MU2C-0028SZ20 R0604 4
R4343D, R4343E
TECHNISCHE DATEN
MODELLE:
SPANNUNG: 115 Vac, 230 Vac (+10% bis -15%)
50/60Hz
KONTAKTE: Zwei getrennte Wechselkontakte.
Schaltvermögen 2A, cos ϕ 0.65
ZULÄSSIGE UMGEBUNGSTEMPERATUR:
- 10° C / + 60° C.
RELATIVE LUFTFEUCHTE:
90% max. bei + 40° C.
SCHUTZART: IP40
ANSPRECHZEIT BEI FLAMMENAUSFALL (Ffrt*):
< 1 s (andere Ansprechzeiten auf
Anfrage)
KLASSIERUNG:OOOOON
EINBAU
WICHTIG
1. Befolgen Sie die Anweisungen des Brenner-
bzw. Kesselherstellers.
2. Liegen solche nicht vor, so ist gemäss folgen-
den Anweisungen vorzugehen.
NUR FÜR R4343E: Die haben eine interne Sicherung, um
den Flammenfühler zu schützen.
F0.032 A 250V/F
Montage des Sockels
1. Der Sockel kann in jeder Lage eingebaut werden.
Grundsätzlich wird jedoch die Befestigung an einer
senkrechten Fläche empfohlen.
2. Es ist darauf zu achten, dass genügend Platz für die
Montage des Flammenwächters vorhanden ist.
Verdrahtung des Sockels
1. Alle elektrischen Anschlüsse sowie die des
Überlastungsschutzes müssen den Vorschriften des
VDE sowie des zuständigen Elektrizitätsversorgungs-
unternehmens entsprechen.
2. Vor Aufstecken des Flammenwächters auf den Sockel
ist die komplette Verdrahtung auf ihre Richtigkeit zu
überprüfen.
12
11
10
9
8
7
6
5
4
3
2
1
0,2A
L
N
12
11
10
9
8
7
6
5
4
3
2
1
0,2A
L
N
PRÜFUNG NACH DER MONTAGE
Vergewissern Sie sich vor der Inbetriebsetzung,
dass
• der Überlastungsschutz richtig ist.
• alle Anschlüsse richtig angeschlossen sind und alle
Klemmenschrauben festgezogen sind.
• der Flammenfühler einwandfrei installiert ist, und dass
der richtige Flammenfühler verwendet wird.
• der Brenner betriebsfertig montiert und Brenner und
Brennstoffleitungen gut durchlüftet sind.
• die Verbrennungskammer und die Züge frei von Brenn-
stoff bzw. gut durchlüftet sind.
• dass Spannung am Hauptschalter anliegt.
R4343D (Empfehlung)
Netz
Flammenfühler
auf Gleich-
richterbasis
Kontakte
F (blau)*
G (gelb)*
* nur für C7012A/C/G
R4343E (Empfehlung)
UV-Flammen-
fühler
Kontakte
blau
gelb
Netz

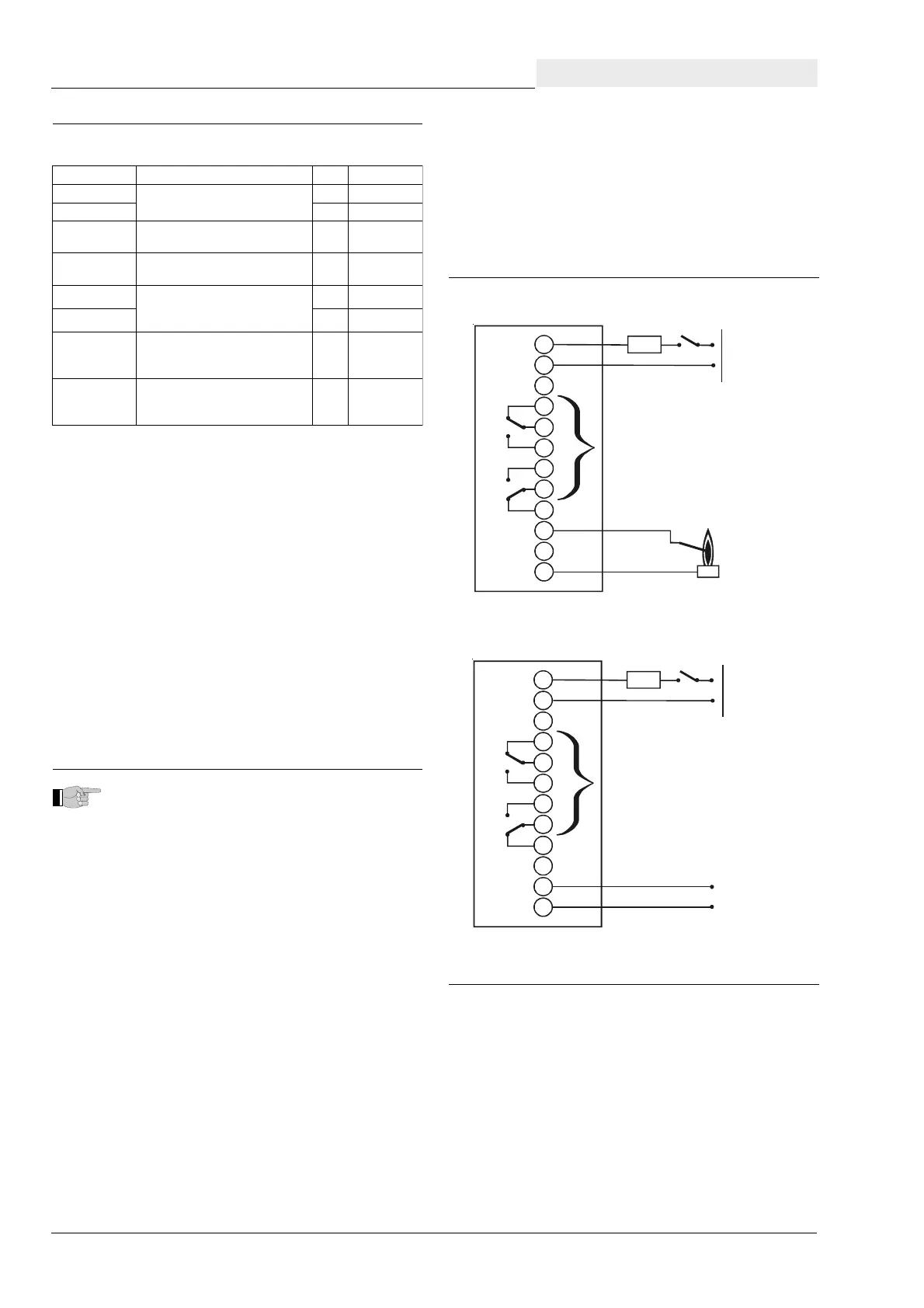

TYPISCHE ANSCHLUSSSCHALTBILDER
deutsch
Montage des Flammenwächters
1. Schalten Sie die Versorgungsspannung ab, bevor Sie
den Flammenwächter auf den Sockel aufstecken.
2. Flammenwächter bis zum Anschlag in den Sockel ein-
schieben.
3. Flammenwächter auf festen Sitz prüfen und beide
Befestigungsschrauben gleichmässig anziehen.
pyTnegnukremeB*trfFgnunnapS
9001D3434R
nednethcirhcielgtim
nrelhüfnemmalF
.ces1caV511
7101D3434R.ces1caV032
1401D3434R
-nemmalFnednethcirhcielgtim
"ogolgnilleH"lleizeps,nrelhüf
.ces2caV032/511
-1401D3434R
500TS
nednethcirhcielgtim
nrelhüfnemmalF
.ces2
caV032/511
6001E3434R
nednehcawrebütsblesthcintim
nrelhüfnemmalFVU
)repeeP-iniM(
.ces1caV511
4101E3434R.ces1caV032
8401E3434R
nednehcawrebütsblesthcintim
-iniM(nrelhüfnemmalFVU
"ogolgnilleH"lleizeps,)repeeP
.ces2caV032/511
-8401E3434R
500TS
nednehcawrebütsblesthcintim
nrelhüfnemmalFVU
)repeeP-iniM(
.ces2caV032/511
