5

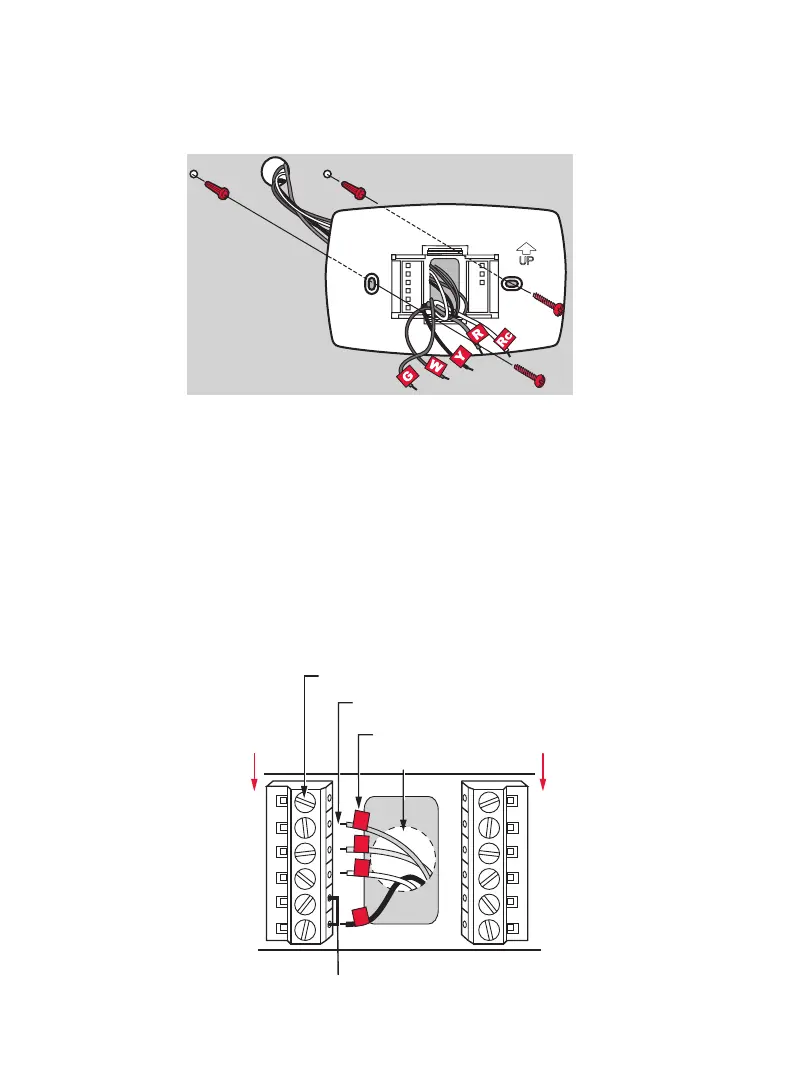

5 Installer la plaque
Installer la nouvelle plaque murale à l’aide des vis et des chevilles d’ancrage
fournies.
Percer des trous de 3/16 po si le mur est en placoplâtre
Percer des trous de 3/32 po si le mur est en plâtre
6 Raccorder les fils
Il suffit ensuite de faire correspondre les fils avec les étiquettes.
Si les étiquettes ne correspondent pas aux lettres du thermostat, consulter
“Câblage alternatif (systèmes classiques)” au page 6 (voir les notes
dessous).
Composer le 1-800-468-1502 pour obtenir de l’aide au cours du raccordement.
MCR28094
Retirer le cavalier en métal s’il y a à
la fois les fils « R » et « Rc ».
MFCR28070
W2
Y2
C
G
Y
W
RC
R
FILS ÉTIQUETÉS
VIS
CONVENTIONNEL
INSÉRER LES FILS
PUIS SERRER LES VIS
OUVERTURE POUR LES FILS
Y
G
R
W
CONVENTIONNEL
