6

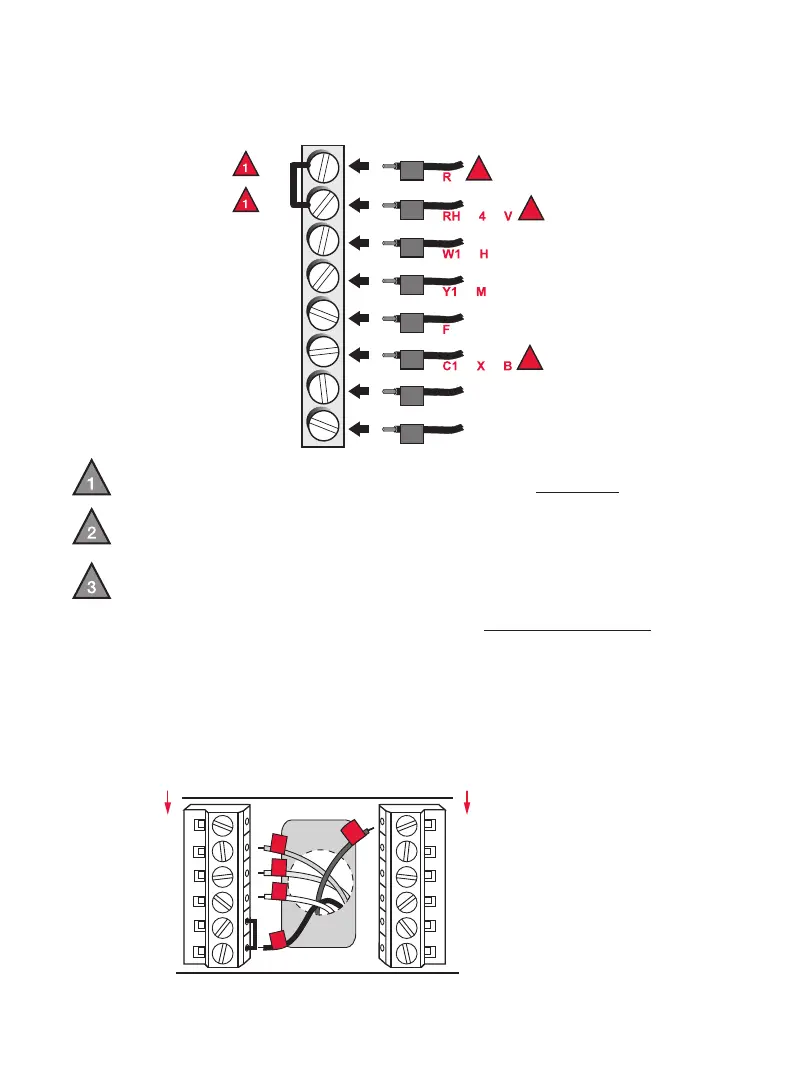

Câblage alternatif (systèmes classiques)
Si les étiquettes ne correspondent pas aux bornes, les raccorder comme
l’indique l’explication ci-dessous (voir les notes ci-dessous).
Autre option de câblage (Thermopompe)
Si les étiquettes ne correspondent pas aux lettres marquées sur le thermostat,
se reporter à la page 7.
Enlever le cavalier en métal en métal entre R et Rc seulement si les fils R
et Rc doivent être raccordés.
Si l’ancien thermostat avait les deux fils R et RH, retirer le cavalier de
métal. Raccorder le fil R à la borne Rc et le fil RH à la borne R.
Si l’ancien thermostat avait seulement un fil C ou C1, le raccorder à la
borne C. Si l’ancien thermostat avait 2 fils C ou C1, enrubanner chacun
des fils séparément avec du ruban isolant et ne pas les raccorder.
RC
R
W
Y
G
C
Y2
W2
ou
ou
ou
ou
ou
ou ou ou
ou
ou
ou ou
Rc
R
W
Y
G
C
Y2
W2
MFCR28076
2
3
2
REMARQUE : Si les
bornes E et Aux ne sont
raccordées à aucun fil,
utiliser un bout de fil
pour les raccorder l’une
à l’autre.
MFCR33552
Aux
E
L
C
G
Y
O/B
RC
R
THERMOPOMPE
Y
G
R
Aux
O
THERMOPOMPE
