12 Réglez la position du contacteur R et insérez le ou les fils R
Placez le contacteur R en position haute ou basse en fonction des notes de
câblage prises lors de l’étape 7.
Insérez les fils dans les trous internes des bornes du système UWP. Les
languettes resteront abaissées lorsque le fil est inséré.

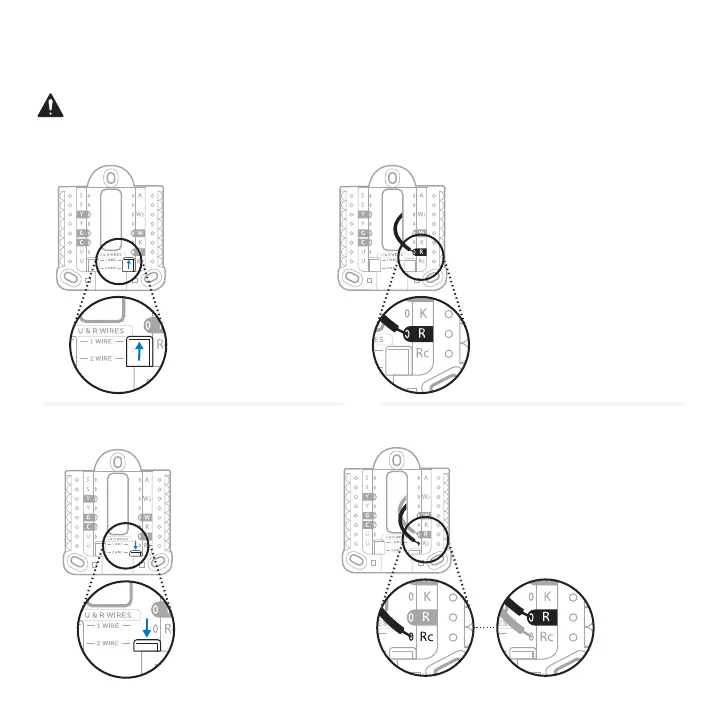

Si vous avez un fil R (R, Rh, ou Rc)
Si vous avez deux fils R (R ou Rh, et Rc).
ou
1. Mettez le con-
tacteur R en
position haute.
1. Mettez le con-
tacteur R en
position basse.
2. Insérez le fil R (R,
Rh ou Rc) dans la
borne R.
2. Insérez le fil Rc dans
la borne Rc.
3. Insérez le fil R ou Rh
dans la borne R.
