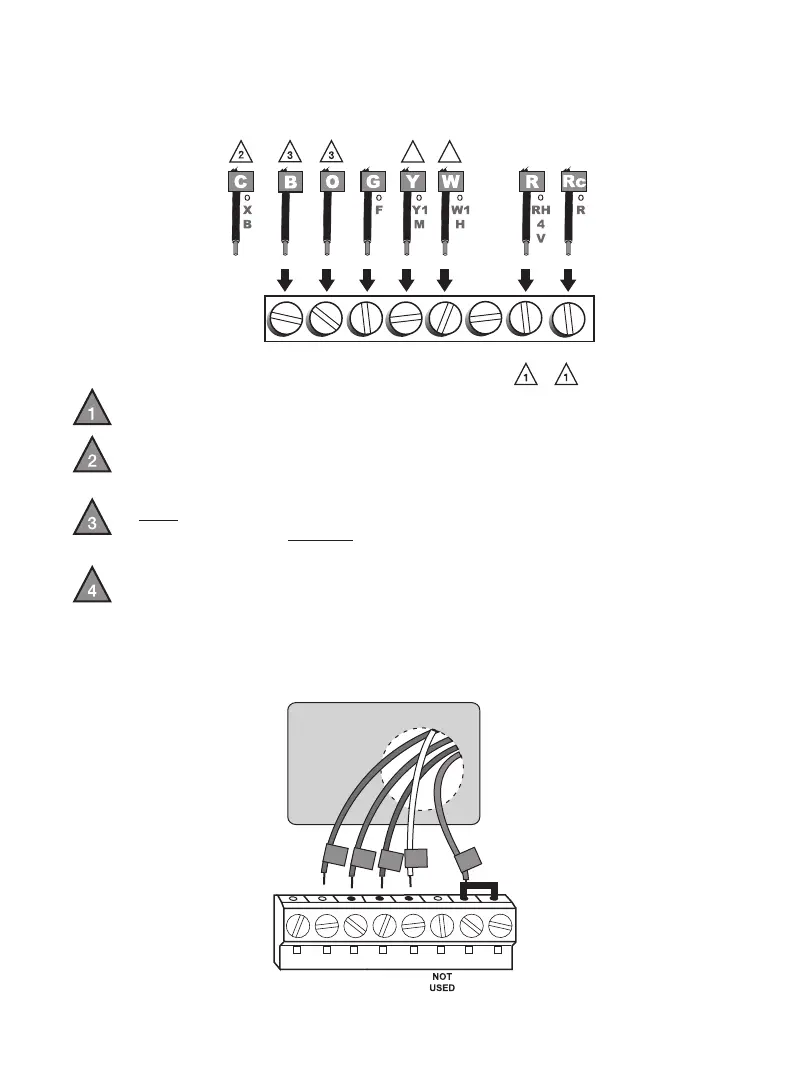

Conexión alternativa (Sistema convencional)
Si las etiquetas no corresponden con las letras del termostato, revise la tabla
que sigue y conecte al terminal como se indica aquí (refiérase a las notas que
siguen).
Si los cables se conectarán a los terminales R y Rc, retire el puente
metálico.
No utilice C o X. Envuelva los extremos pelados del cable con cinta
aislante.
Si tiene una bomba de calor sin calefacción auxiliar/de reserva conecte
O o B, no ambos. Si no tiene una bomba de calor, no conecte B.
Envuelva los extremos pelados del cable con cinta aislante.
Coloque un puente (trozo de cable) entre Y y W/Aux si está utilizando
una bomba de calor sin calefacción auxiliar/de reserva.
B O G Y
W/
AUX
NOT
USED
R Rc
MS32726
44
No
Conect
e
M32727
GW/
AUX
OBY
Y
G
O
R
R
Rc
Aux
Cableado (bomba de calor)
Si los rótulos no coinciden con las letras de los terminales en el termostato,
consulte la página 7.
