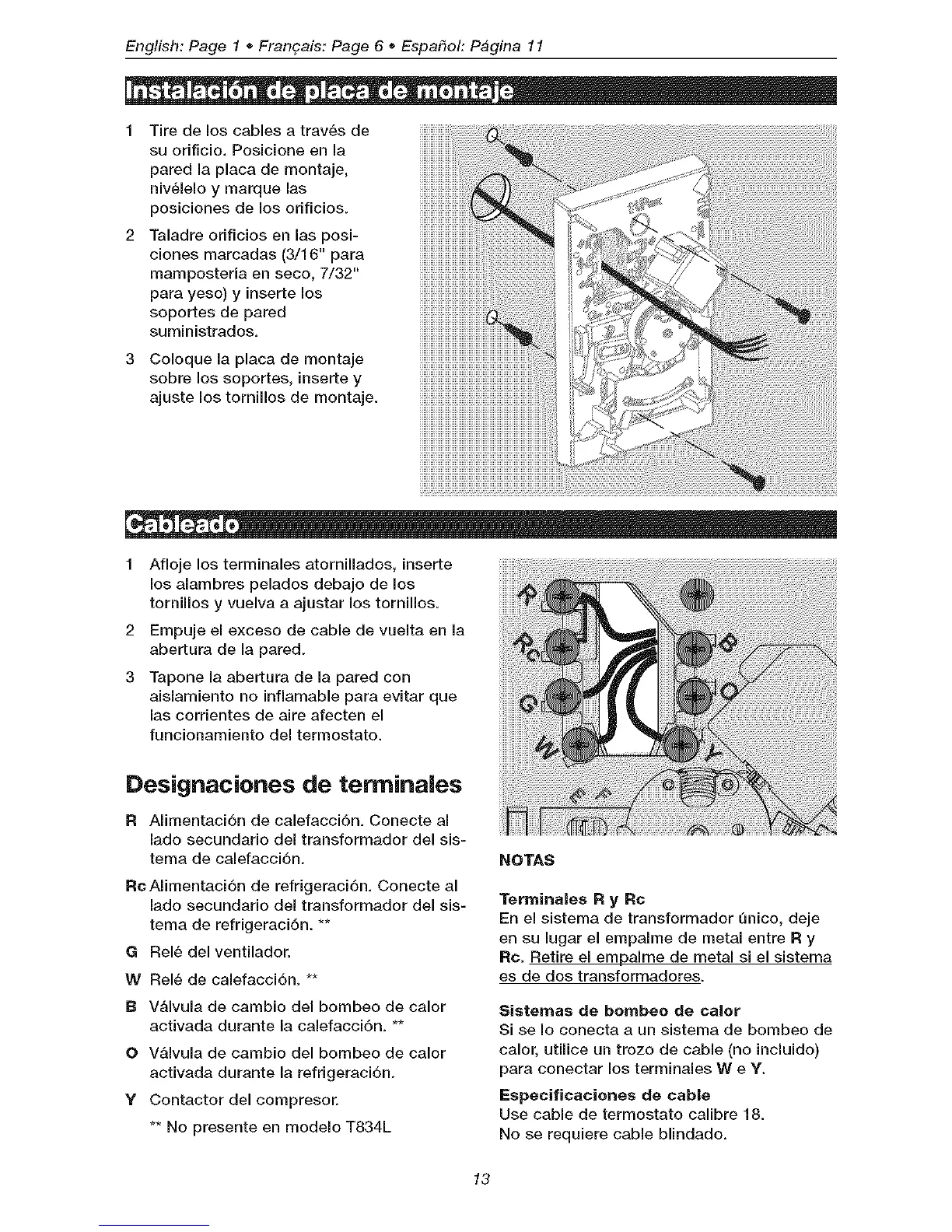

English:Page1o Fran_ais: Page 6 o Espa#oh Pagina 11
1 Tire de los cables a tray,s de
su orificio. Posicione en la
pared la placa de montaje,
niv_lelo y marque las
posiciones de los orificios.
2 Taladre orificios en las posi-
ciones marcadas (3/16" para
mamposteria en seco, 7/32"
para yeso) y inserte los
soportes de pared
suministrados.
3 Coloque la placa de montaje
sobre los soportes, inserte y
ajuste los tornillos de montaje.
1 Afioje los terminales atomillados, inserte
los alambres pelados debajo de los
tornillos y vuelva a ajustar los tornillos.
2 Empuje el exceso de cable de vuelta en la
abertura de la pared.
3 Tapone la abertura de la pared con
aislamiento no infiamable para evitar qua
las corrientes de aire afecten el
funcionamiento del termostato.
Designaciones de terminales
R Alimentaci6n de calefacci6n= Conecte al
lade secundario del transformador del sis-
tema de calefacci6n.
Rc AlimentaciSn de refrigeraciSn. Conecte al
lade secundario del transformador del sis-
tema de refrigeraci6n. **
G Rel_ del ventilador.
W Rel_ de calefacci6n. **
B V&lvula de cambio del bombeo de calor
activada durante la calefacci6n. **
O V&lvula de cambio del bombeo de calor
activada durante la refrigeraci6n.
Y Contactor del compresor.
** No presente en modelo T834L
NOTAS
Terrninales R y Rc
En el sistema de transformador unico, deje
en su lugar el empalme de metal entre R y
Re. Retire el empalme de metal si el sistema
es de dos transformadores.
Sistemae de bembeo de calor
Si se Io conecta a un sistema de bombeo de
calor, utilice un trozo de cable (no incluido)
para conectar los terminales W e Y.
Espeeifieacienes de cable
Use cable de termostato calibre 18.
No se requiere cable blindado.
13
