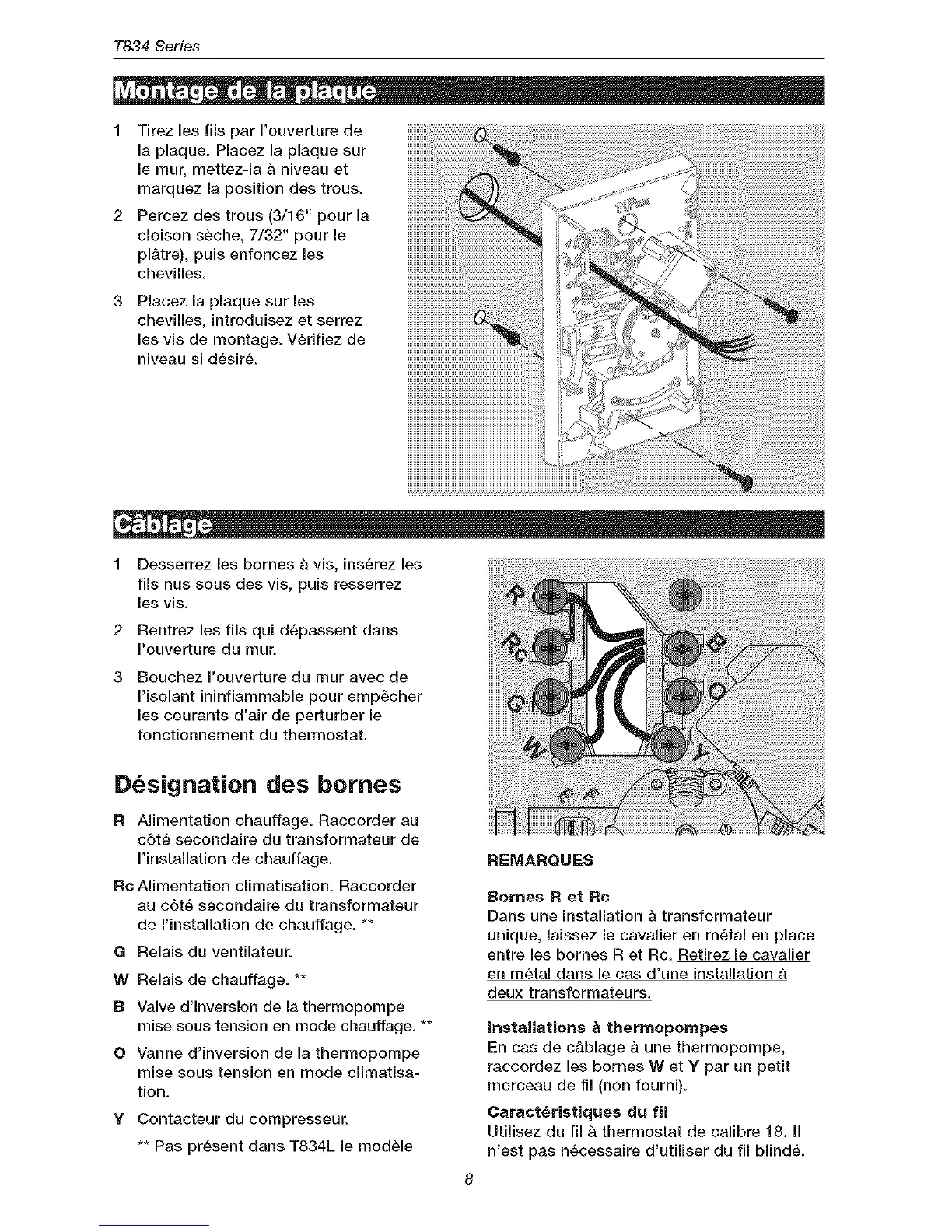

T834 Series
Tirez les ills par I'ouverture de
la plaque. Placez la plaque sur
lemur, mettez-la & niveau et
marquez la position des trous.
Percez des trous (3/16" pour la
cloison seche, 7/32" pour le
pl&tre), puis enfoncez les
chevilles.
Placez la plaque sur les
chevilles, introduisez et serrez
les vis de montage. V_dfiez de
niveau si d_sir_.
1 Desserrez les bornes & vis, ins_rez les
ills nus sous des vis, puis resserrez
les vis.
2 Rentrez les ills qui d_passent dans
I'ouverture du mur.
3 Bouchez I'ouverture du tour avec de
Hsolant ininflammable pour emp_cher
les courants d'air de perturber le
fonctionnement du thermostat.
D_signation des bornes
R Alimentation chauffage. Raccorder au
cSt_ secondaire du transformateur de
I'installation de chauffage.
RcAlimentation climatisation. Raccorder
au cSt_ secondaire du transformateur
de Hnstallation de chauffage. **
G Relais du ventilateur.
W Relais de chauffage. **
B Valve d'inversion de la thermopompe
mise sous tension en mode chauffage. **
O Vanne dqnversion de la thermopompe
mise sous tension en mode climatisa-
tion.
Y Contacteur du compresseur.
** Pas present dans T834L le module
REMARQUES
Bomes R et Rc
Darts une installation & transformateur
unique, laissez le cavalier en m_tal en place
entre les bornes R et Rc. Retirez le cavalier
en m_tal darts le cas d'une installation &
deux transformateurs.
Installations _ thermepompes
En cas de c&blage & une thermopompe,
raccordez les bomes Wet Y par un petit
morceau de fil (non fourni).
Ceract_ristiques du fil
Utilisez du fil & thermostat de calibre 18. II
n'est pas n_cessaire d'utiliser du fil blind&
