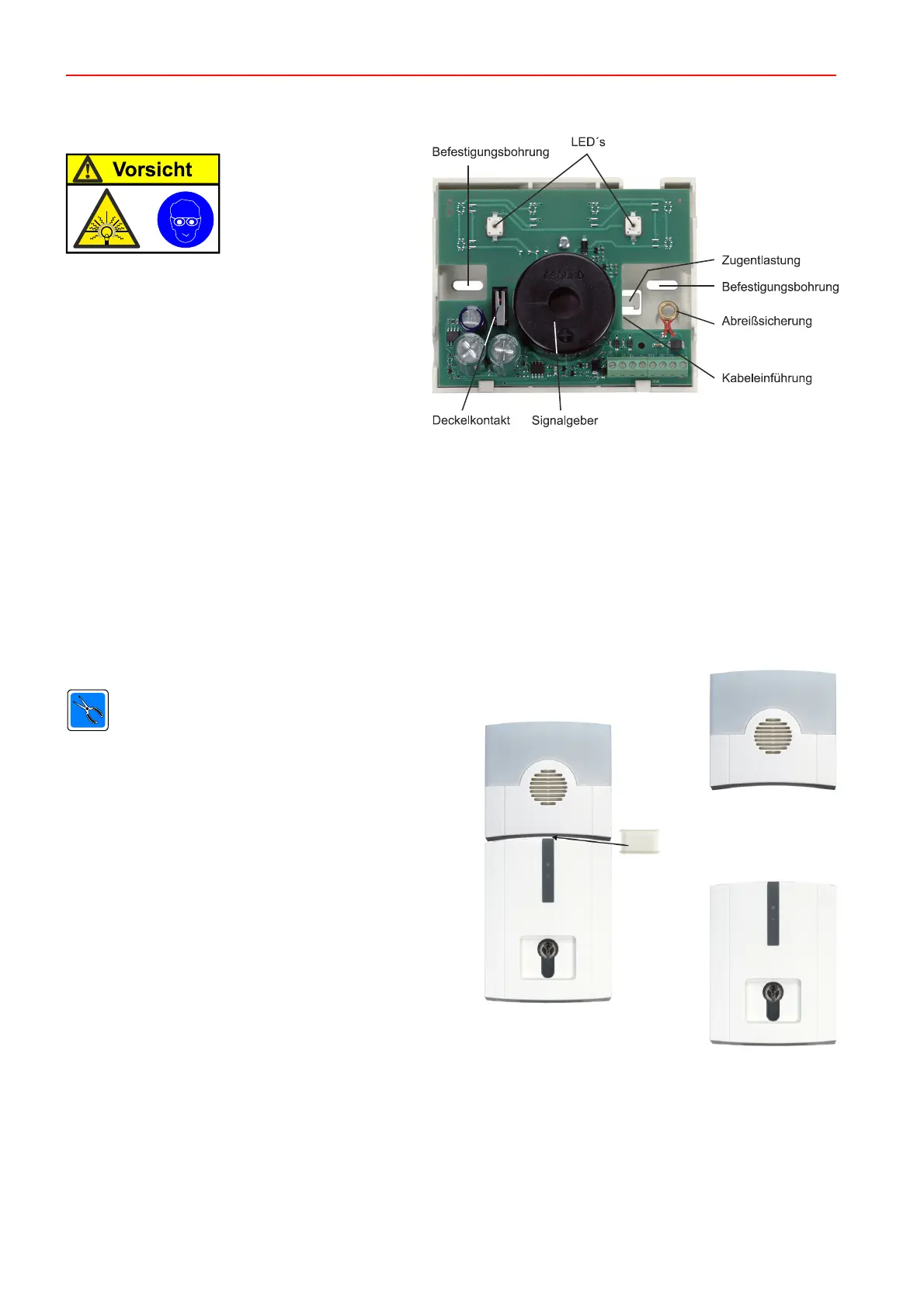

Montage- und Bedienungsanleitung Tagalarm-Plus BUS-210
3.2 Alarmierungseinheit
BLENDGEFAHR
durch starkes Licht!
AUGENVERLETZUNGEN VERMEIDEN!
Das Gerät besitzt Leuchtdioden der Klasse 1M
(EN 60825-1).
Nicht absichtlich direkt in den Lichtstrahl der Blink-
LED´s schauen - Gefährdung der Augen. Es dürfen
keine optisch stark bündelnden Instrumente
(Linsen) zur Betrachtung des Lichtstrahls
verwendet werden. Alarmierungseinheit nur mit
Gehäuseoberteil (Blend/ Diffusorschutz) betreiben.
4. Montage
4.1 Montagevarianten
Das Gehäuse des Tagalarm-Plus besteht aus einer Bedien- und einer Alarmierungseinheit. Die Montage kann
zusammen oder getrennt voneinander (z. B. Bedieneinheit neben der Tür, Alarmierungseinheit über der Tür)
erfolgen. Zum Öffnen des Gehäuses sind die Gehäuseschrauben an der Ober-, bzw. Unterseite der Gehäuse zu
lösen, anschließend kann jeweils das Geäuseoberteil abgenommen werden.
Das beiliegende Verbindungsteil muss bei der kom-
binierten Montage zwischen den beiden
Gehäuseböden eingesetzt werden. Es bestimmt
den richtigen Abstand der Gehäuse zueinander.
Bei abgesetzter Montage kann ein beliebiger
Kabelkanal die Verbindung zwischen den
Gehäusen herstellen.
Zwischen Bedieneinheit und Alarmeinheit muss
eine Verbindungsleitung verlegt und angeschlossen
werden. Vier Adern werden für die Alarmierung,
sowie zwei weitere Adern für die
Sabotageüberwachung benötigt (siehe
Anschlussplan).
