ISTRUZIONI DI INSTALLAZIONE
31-00275M-01
Moduli a parete touchscreen
TR120
DESCRIZIONE DEL
PRODOTTO
I moduli a parete TR120 sono touchscreen e compatibili
con i controller Spyder, Stryker, Lynx e CIPer Model 30. Per
ulteriori informazioni, consultare “Compatibilità” a
pagina 4. Il modulo a parete comunica ed è alimentato dal
bus SYLK, in tal modo non è necessario alcun cablaggio
aggiuntivo. Contiene sensori di temperatura e umidità
integrali (in base al modello) per il controllo del comfort. Il
dispositivo consente la configurazione del controller
locale tramite un'interfaccia touchscreen di facile utilizzo
con selezioni basate su menu.
Dimensioni
TR120 è composto da una piastra posteriore e da un
coperchio anteriore che contiene una scheda del circuito.

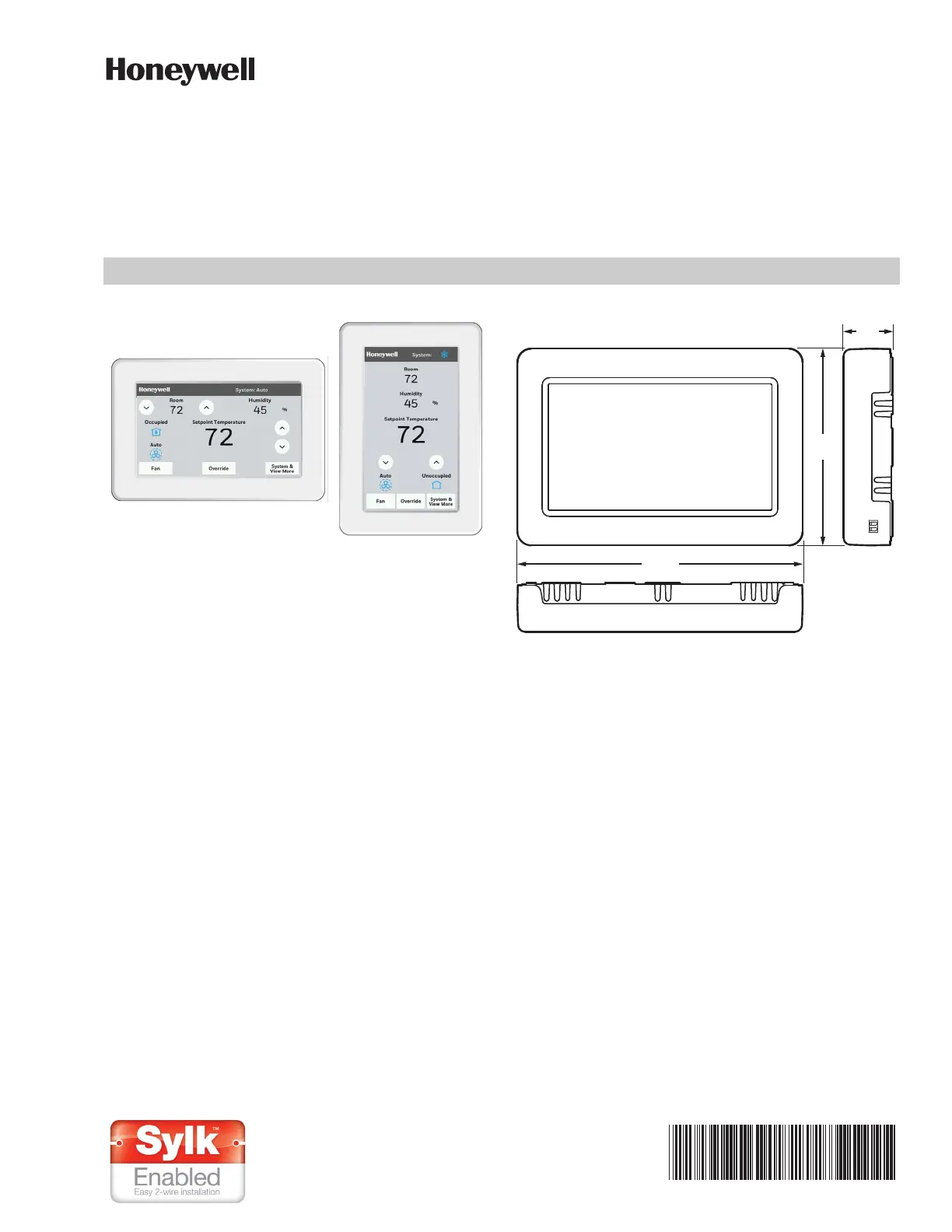

Fig. 1. Dimensioni espresse in mm (pollici).
INSTALLAZIONE
1. Leggere attentamente queste istruzioni.
L'inosservanza di tale misura potrebbe danneggiare
il prodotto o causare condizioni di pericolo.
2. Controllare i valori nominali riportati nelle istruzioni
e sul prodotto per assicurarsi che il prodotto sia
adatto per la propria applicazione.
3. L'installazione deve essere effettuata da un tecnico
qualificato.
4. Dopo il completamento dell'installazione, verificare
il funzionamento del prodotto secondo quanto
indicato dalle istruzioni.
MONTAGGIO
Montare il modulo a parete su una parete interna a circa
1,2 m (48 pollici) dal pavimento (o nella posizione
specificata) per consentire l'esposizione alla temperatura
media della zona. Non montare il dispositivo su una parete
esterna, su una contenente tubature dell'acqua o in
prossimità di condotti dell'aria. Evitare luoghi esposti
all'aria di scarico proveniente da bocchette o alle
radiazioni provenienti da elettrodomestici, luci o sole.
M36282
4-49/64
(121)
3-5/16
(84)
53/64
(21)
