INSTRUCTIONS D'INSTALLATION
31-00275M-01
Modules muraux à écran tactile
TR120
DESCRIPTION DU PRODUIT
Les modules muraux TR120 sont des modules muraux à
écran tactile compatibles avec les régulateurs Spyder,
Stryker, Lynx et CIPer modèle 30. Reportez-vous à la
section « Compatibilité » à la page 4 pour plus
d'informations. Le module mural communique et est
alimenté par le bus Sylk, donc aucun câblage
supplémentaire n'est nécessaire. Il contient des capteurs
de température et d'humidité intégrés (selon le modèle)
pour contrôler le confort. L'appareil permet la
configuration locale du régulateur via une interface à
écran tactile facile à utiliser avec des menus de sélection.
Dimensions
Le TR120 se compose d'une plaque arrière et d'un
couvercle avant qui contient une carte de circuits
imprimés.

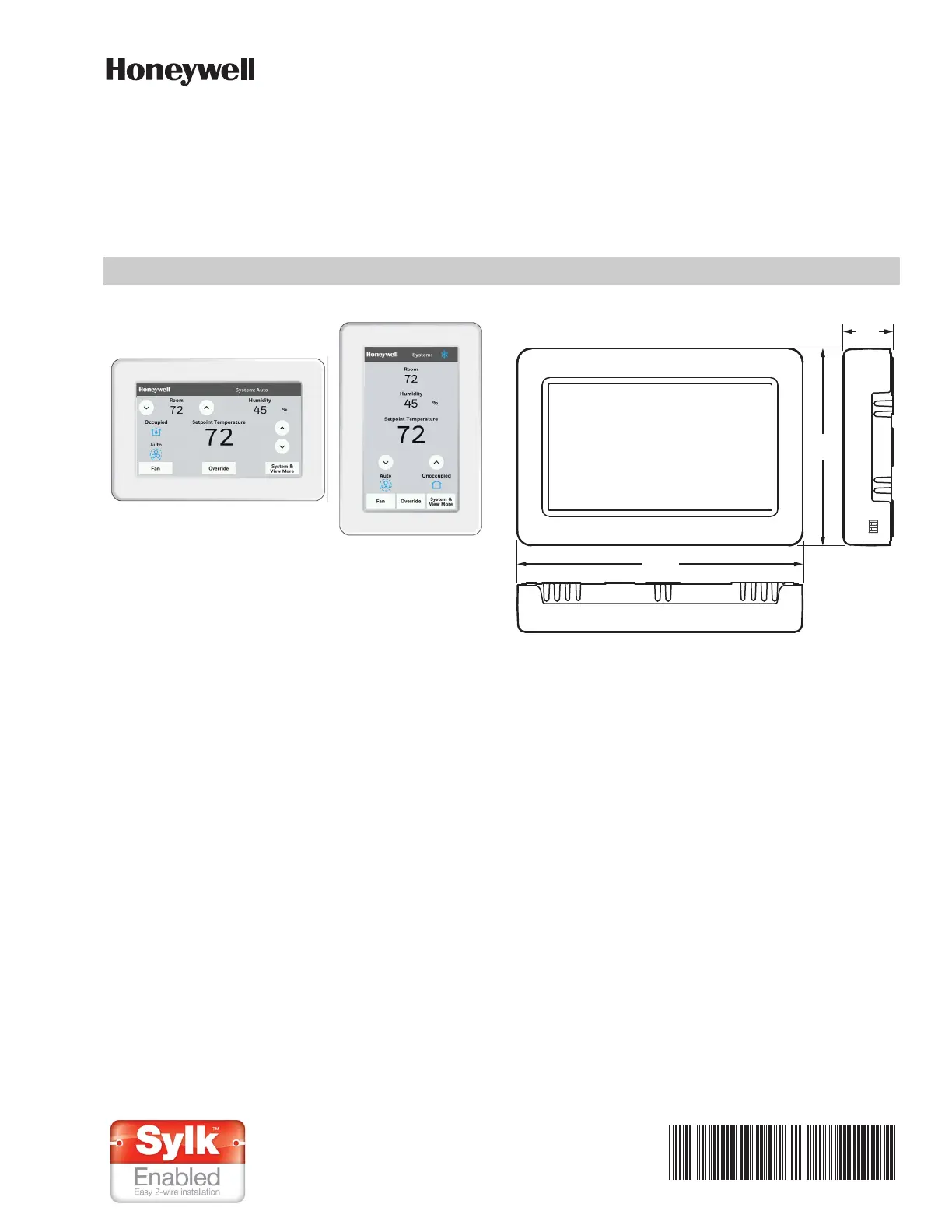

Fig. 1. Dimensions en po (mm).
INSTALLATION
1. Lisez ces instructions attentivement. Leur non-
respect pourrait endommager le produit ou causer
une situation dangereuse.
2. Vérifiez les caractéristiques nominales indiquées
dans les instructions et sur le produit pour vous
assurer que le produit convient à l'application.
3. L'installateur doit être un technicien de service
formé et expérimenté.
4. Une fois l'installation terminée, vérifiez le
fonctionnement du produit comme indiqué dans ces
instructions.
MONTAGE
Montez le module mural sur un mur intérieur à environ
1,2 m (48 po) du sol (ou à l'emplacement spécifié) pour
permettre une exposition à la température moyenne de la
zone. Ne montez pas l'appareil sur un mur extérieur, sur un
mur contenant des tuyaux d'eau ou à proximité de
conduits d'aération. Évitez les endroits exposés à l'air de
décharge des registres ou à des radiations émises par des
appareils, des lampes ou le soleil.
M36282
4-49/64
(121)
3-5/16
(84)
53/64
(21)
