INSTRUCTIONS D’INSTALLATION
Modules muraux à écran tactile
TR120
DESCRIPTION DU PRODUIT
Les modules muraux à écran tactile TR120 sont
compatibles avec les régulateurs Spyder, Stryker, lynx et
CIPer Model 30. Pour en savoir plus, consultez la section
« Compatibilité » à la page 4. Le module mural est
alimenté par le bus Sylk, sur lequel il communique
également, ce qui élimine le besoin d'un câblage
supplémentaire. Afin d'assurer le confort, il est doté de
capteurs de température et d'humidité intégrés (selon le
modèle). Le dispositif permet de configurer un régulateur
local grâce à une interface tactile facile à utiliser et à des
sélections présentées sous forme de menus.
Dimensions
Le TR120 est constitué d’une plaque arrière et d’un
couvercle comprenant une carte de circuits imprimés.

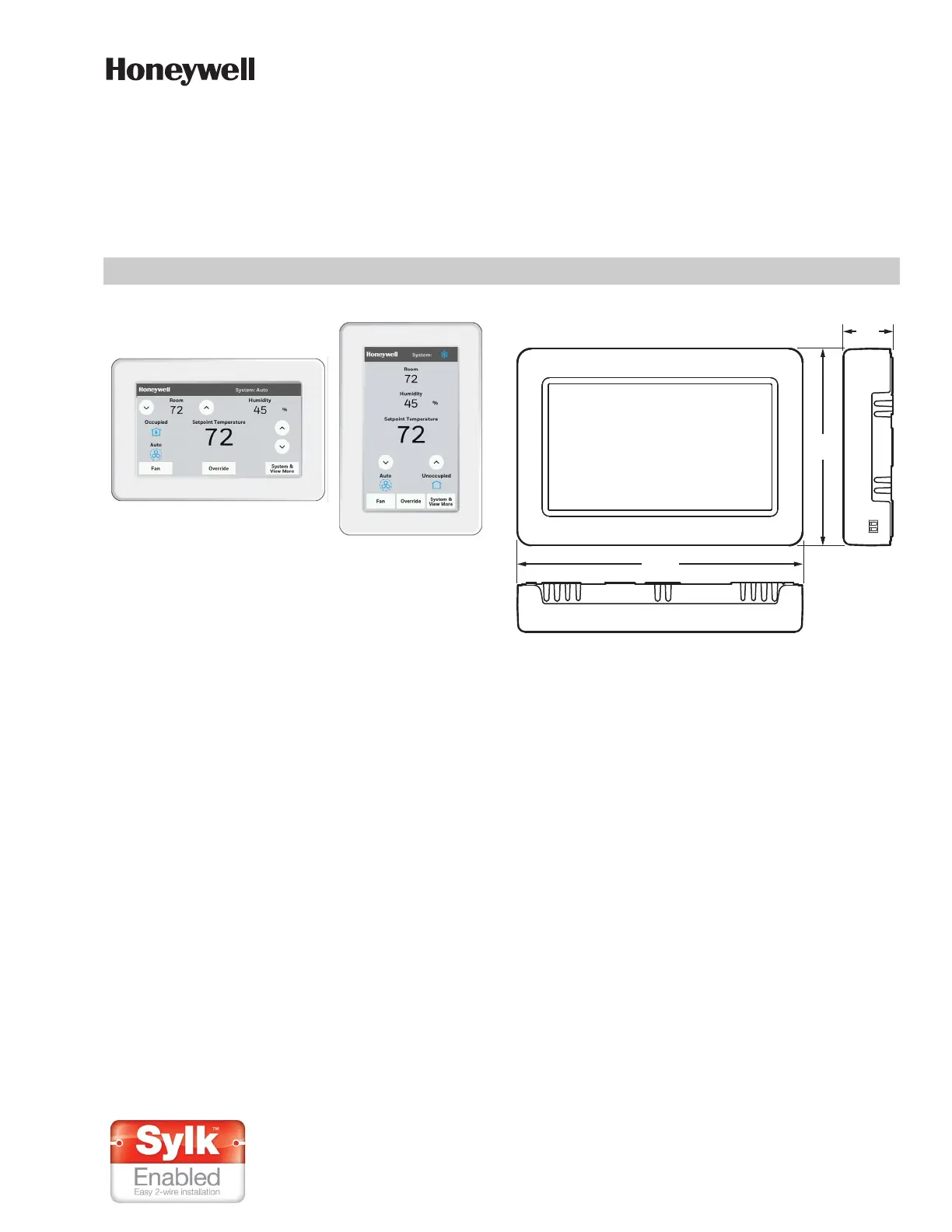

Fig. 1. Dimensions en po (mm).
INSTALLATION
1. Lisez ces instructions attentivement. Le non-respect
de ces consignes peut entraîner l’endommagement
du produit ou causer une condition dangereuse.
2. Vérifiez les caractéristiques nominales indiquées
dans les instructions et sur le produit pour vous
assurer que le produit convient à l’application.
3. L’installateur doit être un technicien en entretien
formé et expérimenté.
4. Une fois l’installation terminée, vérifiez le
fonctionnement du produit de la manière décrite
dans ces instructions.
MONTAGE
Installez le module mural sur un mur intérieur à
approximativement 1,2 m (48 po) du plancher (ou à
l’emplacement précisé) pour permettre une exposition à la
température moyenne de la zone. N’installez pas le
dispositif sur un mur extérieur, sur un mur renfermant des
conduites d’eau ou à proximité de conduites d’air. Évitez
les emplacements exposés à l’air de sortie de registres ou
à la radiation des appareils, des luminaires ou du soleil.
M36282
4-49/64
(121)
3-5/16
(84)
53/64
(21)
