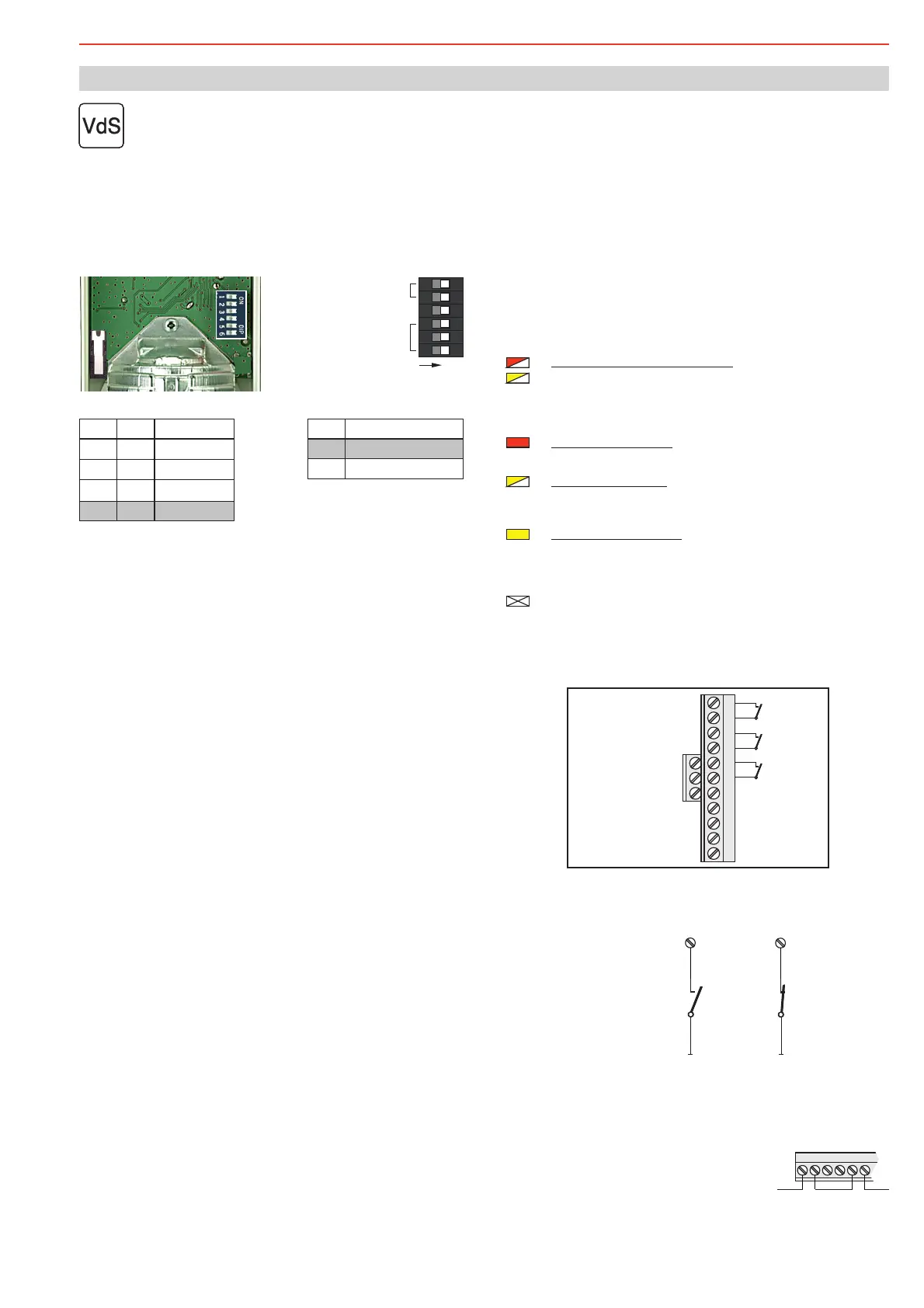

5Montage-Anschluss-Anleitung Viewguard DUAL / AM EMK
8.2 Installation
Die Zuleitung ist als abgeschirmte, paarweise verseilte Leitung
auszuführen.
Die Anschlussklemme arbeitet nach dem Lift-Prinzip und hat einen
Untersteckschutz für die Anschlussdrähte. Es kann ein Querschnitt bis
2,5 mm² geklemmt werden.
Die Anschlussdrähte sind auf eine Länge von 7 mm ±1 mm abzuisolie-
ren. Sind mehrere Adern pro Klemme erforderlich, ist darauf zu achten,
dass deren Durchmesser gleich groß sind, um eine sichere Klemmung
zu gewährleisten (evt. verdrillen).
8. Betriebsart Easy Logic
Diese Betriebsart ist nicht gemäß VdS
8.1 Programmierung
DIP-Schalter Einstellung bei Auslieferung:
- Alle DIP-Schalter in Stellung "ON".
Reichweite und Empfindlichkeit können bei Bedarf mit S1 bis S3
verändert werden, S4 bis S6 müssen in Stellung "ON" bleiben.
S3 Empfindlichkeit
ON Normal
OFF Hoch
S1 S2 Reichweite
OFF OFF 8 m
ON OFF 11 m
OFF ON 13 m
ON ON 15 m
PIR und MW gemeinsam
ON
Reichweite
Empfindlichkeit
1
ON
2
3
4
5
6
Nicht verändern im
Easy Logic Modus
8.3 Inbetriebnahme
8.3.1 Überprüfen der Installation
8.3.2 Betriebsspannung anlegen, Gehtest
Voraussetzung für eine sichere Funktion ist die einwandfreie Installati-
on aller Anlagenteile. Messen Sie alle Leitungen durch, um eventuelle
Leitungsunterbrechungen oder Kurzschlüsse zu erkennen.
Achten Sie darauf, dass kein Erdschluss besteht.
Nach dem Anlegen der Betriebsspannung führt der Melder eine
Initialisierung durch. Die beiden LEDs blinken. Während der Initialisie-
rung darf sich niemand im Bereich der Abdecküberwachung des
Melders aufhalten.
Nach spätestens 60 Sekunden ist die Initialisierung abgeschlossen.
Danach darf in der unmittelbaren Umgebung (bis 50 cm) nichts mehr
verändert werden, was die reflektierte Lichtmenge beeinflussen könnte.
Nach Abschluss der Initialisierung befindet sich der Melder automa-
tisch für ca. im . Führen Sie innerhalb
dieser Zeit den Gehtest durch.
Der PIR-Sensor erkennt Bewegungen anhand der Temperaturdifferenz
zwischen einer Person und dem Hintergrund.
Beim Gehtest ist zu beachten, dass sich abhängig von den
Umgebungsbedingungen unterschiedliche Reichweiten / Erfassungs-
bereiche ergeben können. Der Gehtest sollte unter realitätsnahen
Bedingungen durchgeführt werden, hierbei haben die Kleidung der
Person und die Raumtemperatur den größten Einfluss.
Um etwas Reserve für sehr ungünstige Bedingungen zu haben, sollte
die Reichweite im Zweifelsfall höher eingestellt werden und falls dies
nicht ausreichend ist, ein weiterer Melder installiert werden.
Nach Ablauf der 10 Minuten ist der Melder betriebsbereit (voraus-
gesetzt, der Eingang "Gehtest" ist nicht gegen 0 V geschaltet, siehe
Kap. 8.5).
10 Minuten Gehtestmodus
Führen Sie grundsätzlich bei Melder einen Gehtest durch.
Überprüfen Sie den Überwachungsbereich des Melders.
jedem
8.4 LED-Anzeige
8.5 Anschlussplan
- Bei Inbetriebnahme
- Betriebszustand "Gehtest"
- Normalbetrieb
nach dem Anlegen der Betriebsspannung während der Initia-
lisierung (ca. 30 Sekunden).
erkannt
Die LED-Anzeige ist dunkelgesteuert
Die rote und gelbe LEDs blinken:
Die rote LED leuchtet:
Die gelbe LED blinkt:
Die gelbe LED leuchtet:
AM-Melder)
Bewegung
Es liegt eine vor (ausgelöst vom Selbsttest oder der
Betriebsspannungsüberwachung, siehe Kap. 4.2 und 4.3).
erkannt (nur
Störung
Abdeckung
Kontakte:
Alarm Kontakt geöffnet bei Alarm
Störung Kontakt geöffnet bei Störung
Wenn die Zentrale keinen Stö-
rungseingang besitzt, können die
Kontakte "Alarm" und "Störung"
im Melder in Reihe geschaltet
werden.
Sabotage Kontakt geöffnet bei Sabotage
Abreißsicherung und Deckelkontakt sind gemeinsam
auf den Sabotageausgang geschaltet.
Fault Tamper Alarm
0 V
Normalbetrieb
0 V
Eingang Gehtest (T)
Funktion Gehtest:
Gehtest
Fault Tamper Alarm T U F
-
+
Störung
Alarm
Sabotage
Gehtest
0 V
+12 V DC
Stützpunkte z. B.
für Abschluss-
widerstände
8.3.3 Plombe einsetzen
8.3.4 Gehtest im laufenden Betrieb
(siehe Abb. 1 - ).
Stellen Sie sicher, dass das Gehäuse richtig verschlossen ist.
Setzen Sie nun die Plombe ein. Das Gehäuse ist jetzt verriegelt und
lässt sich nur durch Entfernen der Plombe wieder öffnen.
a) Verwenden Sie den Gehtesteingang gemäß Kap. 8.5
b) Unterbrechen Sie kurzzeitig die Betriebsspannung. Verfahren Sie
anschließend nach Kap. 8.3.2 "Betriebsspannung anlegen".
6
oder
