3
2 Monte la placa de pared como se
ilustra.
Monte la nueva placa de pared
con los tornillos y tarugos que se
incluyen con el termostato.
Taladre agujeros de 3/16 in
(4.8 mm) en paneles de yeso.
Taladre agujeros de 7/32 in
(5.5 mm) en yeso.
3 Cablee el termostato.
Refrase a la tabla y a los
diagramas de cableado de la
página siguiente.
a Conecte la energía
de 24 V CA AHORA. Se
necesita energía de 24 V CA
(cable C).
Placa
de pared
S1
S1
W
Y
G
W2
Y2
A
C
K
R
C
R
U1
U1
U2
U2
S1
S1
O/B
Y
G
AUX
-E
Y2
L/A

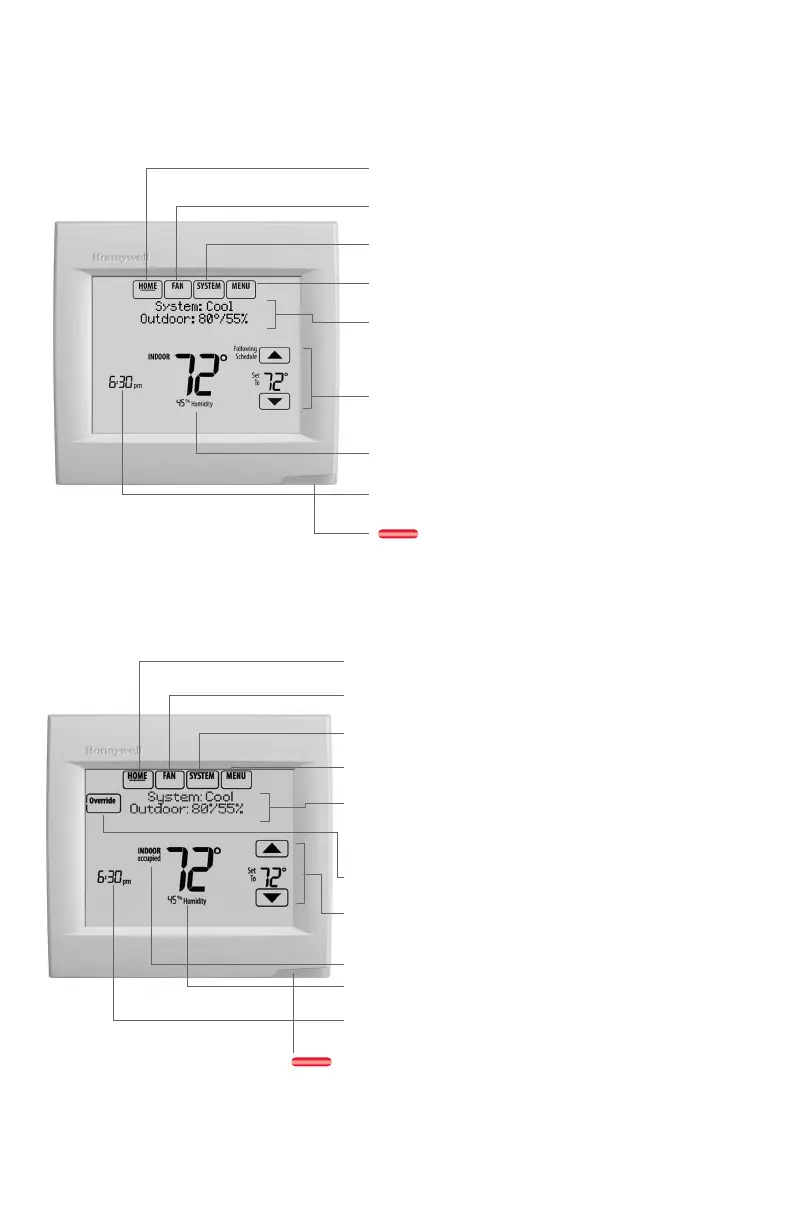

4 Monte el termostato en la placa
de pared.
Si su termostato tiene bisagras en
la parte inferior y un botón en la
parte superior, alinee el termostato
en la parte inferior y encájelo en
su lugar como se muestra. Si tiene
el modelo sin bisagras, alinee el
termostato de manera uniforme
con la placa de pared y empuje el
termostato uniformemente por los
lados y la parte inferior para que
encaje en su lugar.
S1
S1
W
Y
G
W2
Y2
A
S1
S1
O/B
Y
G
AUX
-E
Y2
L/A
K
RC
R
U1
U1
U2
U2
C
CONVENCIONAL
BOMBA DE CALOR
Termostato
Placa de pared
