5

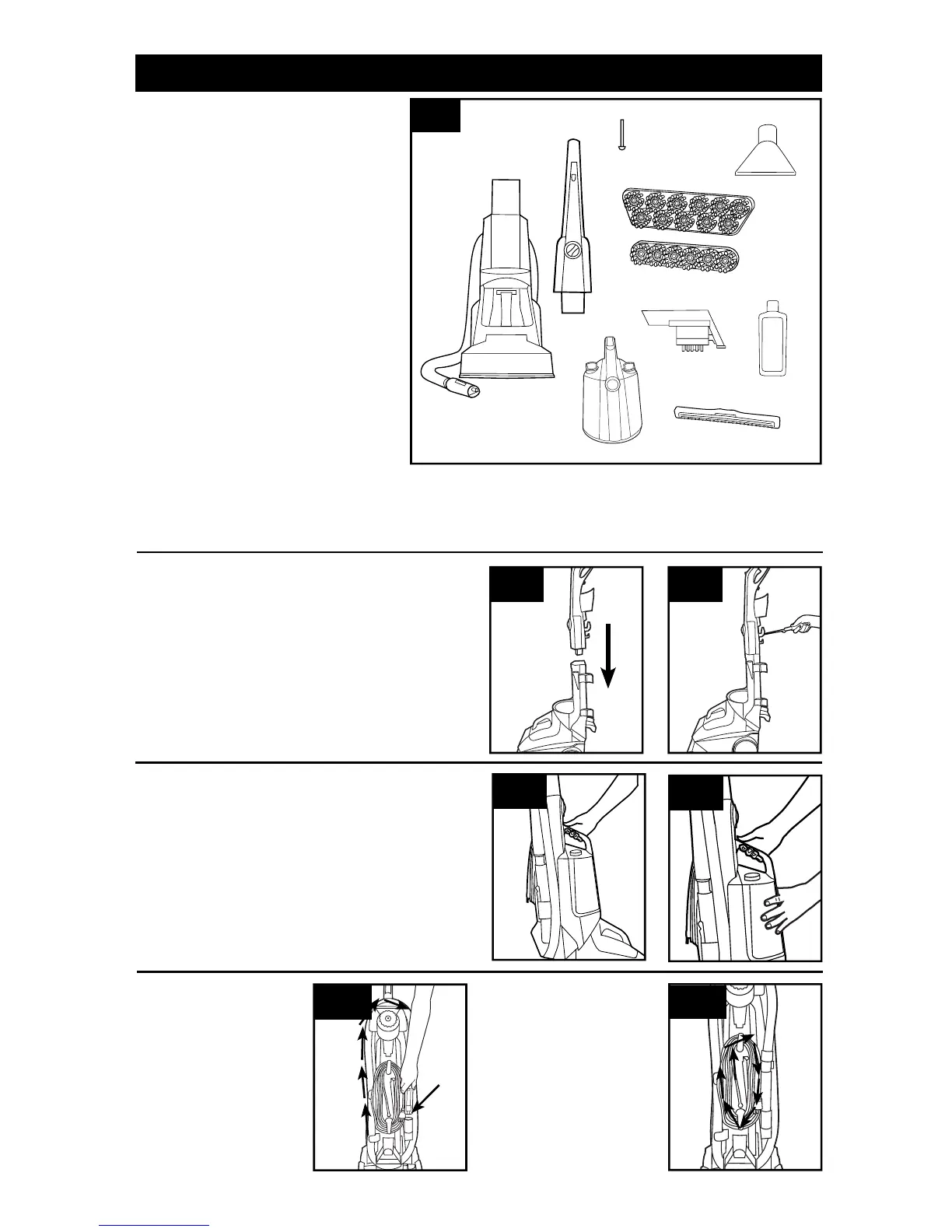

A. Base, tuyau et réservoir d’eau sale
amovible.
B. Poignée supérieure
C. Boulon du manche (situé dans la
poignée de l’appareil)
D. Assemblage de la brosse 66
SpinScrub
MD
/ Assemblage de la
brosse 70 SpinScrub
MD
(assemblé à l’appareil)
E. Buse pour escaliers/meubles
(assemblé à l’appareil)
F. Accessoire portatif SpinScrub
®
*
G. Réservoir d’eau propre supérieur /
Poignée de transport
H. Plancher* (assemblé à l’appareil)
I. Bouteille de détergent
Retirer toutes les pièces de l’emballage.
Avant d’éliminer les matériaux
d’emballage, s’assurer qu’aucune des
pièces illustrées ne manque.
Le modèle d’aspirateur peut varier de
celui illustré.
1. ENSAMBLADO DE LA ASPIRADORAN
CONTENU DE L’EMBALLAGE
Le manche est livré avec le boulon vissé en place.
Retirer le boulon.
1.2 Insérer le manche dans la base de l’aspirateur.
Appuyer fermement.
1.3 Insérer le boulon.
Resserrer avec un tournevis.
FIXER LE MANCHE
1.4
REPLACER LE RÉSERVOIR
SUPÉRIEUR
1.4 Placer le bas du réservoir sur l’aspirateur.
1.5 Pousser la partie supérieure du réservoir pour la
verrouiller en place.
RANGER LE
TUYAU
1.6 Enrouler le tuyau
derrière l’appareil. In-
sérer la poignée du
tuyau dans l’orifice.
1.7
1.6
STOCKAGE DE
CORDE
1.7 Enrouler le cordon
autour des crochets pour
le ranger facilement.
Fixer l’extrémité de la
fiche au cordon.
1.2
1.3
NOTA : Utiliser un tournevis cruciforme (Philips) pour
effectuer l’assemblage.
1.5
1.1
