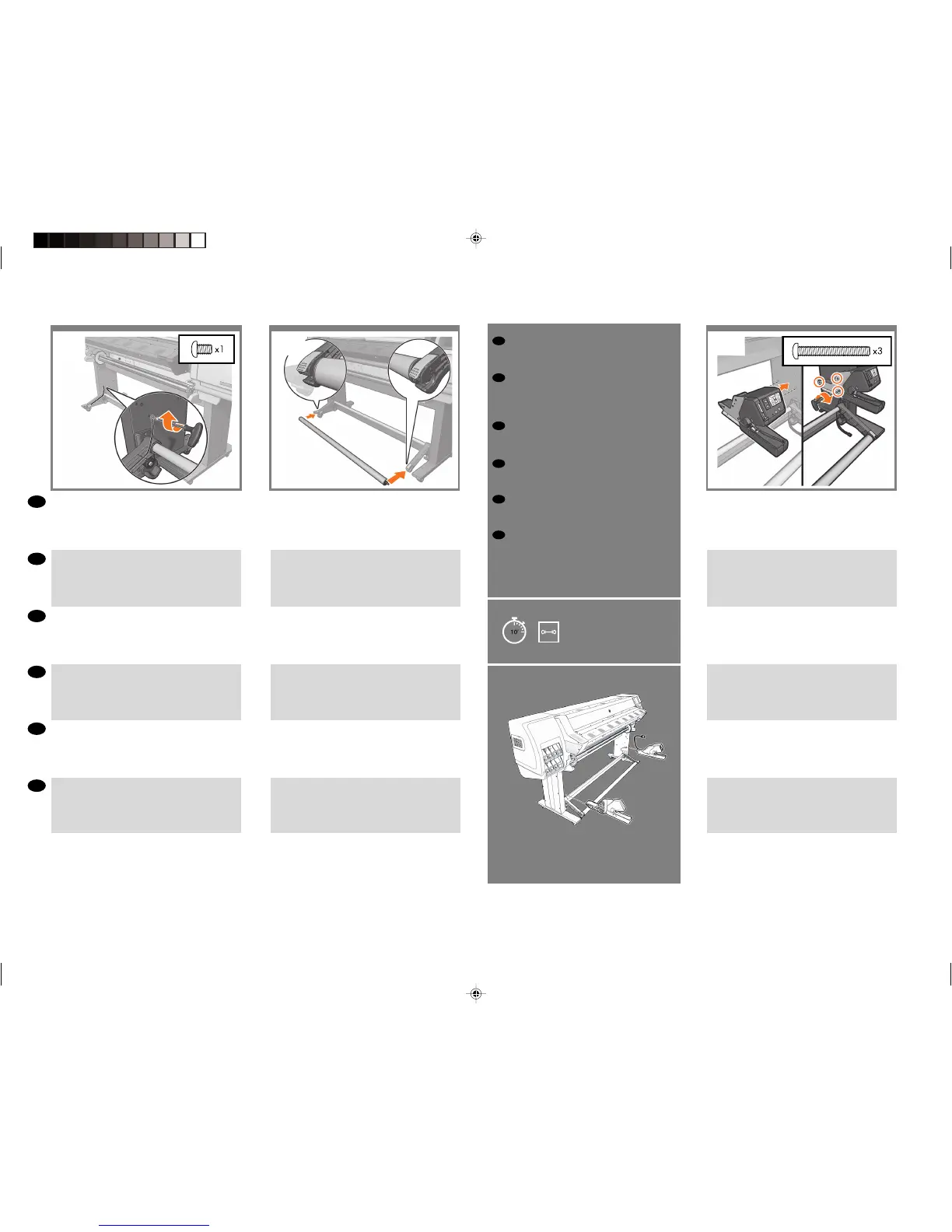

Slot the loop shaper bar into place.
Placez la barre du formateur de boucles.
Schieben Sie die Schleifenbinderstange in Position.
Alloggiare la barra del modellatore in posizione.
Introduzca la barra de la guía de bucle en su posición.
Posicione corretamente a barra do formador do laço.
Attach the right part of the take-up reel module (the one
with the cable) to the right leg with the 3 longest screws.
Fixez la partie droite du module enrouleur (celui avec un
câble) au montant droit avec les 3 vis les plus longues.
Bringen Sie den rechten Teil des
Aufwickelvorrichtungsmoduls (der mit dem Kabel) mit
den 3 längsten Schrauben am rechten Standbein an.
Fissare la parte destra del modulo del rullo di tensione
(quella con il cavo) alla gamba destra con le tre viti più
lunghe.
Fije la parte derecha del rodillo de recogida de papel (la
que tiene el cable) en la pata derecha con los 3 tornillos
más largos.
Encaixe a parte direita do módulo do rolo de
recolhimento (que tem o cabo) à perna direita com os 3
parafusos mais longos.
Fix the grounding cable to the leg with 1 screw.
Fixez le câble de raccordement à la terre avec 1 vis.
Befestigen Sie das Erdungskabel mit 1 Schraube am
Standbein.
Fissare il cavo di messa a terra alla gamba con una vite.
Fije el cable de conexión a tierra a la pata con 1 tornillo.
Fixe o cabo de aterramento na perna com 1 parafuso.
EN
ES
DE
IT
FR
PT
HP Designjet 360 and 330 Printers only
(or accessory for the 310): Assemble
the Take Up Reel
Imprimantes HP Designjet 360 et
330 uniquement (ou accessoire pour
le modèle 310) : Assemblage de
l’enrouleur
Nur HP Designjet 360- und 330-Drucker
(oder Zubehör für 310): Montieren der
Aufwickelvorrichtung
Solo stampanti HP Designjet 360 e 330
(o accessorio per la 310): Installazione
del rullo di avvolgimento
Solo para impresoras HP Designjet
360 y 330 (o el accesorio para la 310):
Montaje del rodillo de recogida de papel
Somente para as impressoras HP
Designjet 360 e 330 (ou acessório para
a impressora 310): Monte o Rolo de
recolhimento
