o
Soupape de sécurité
à sens unique
Trou de libération
de pression
(

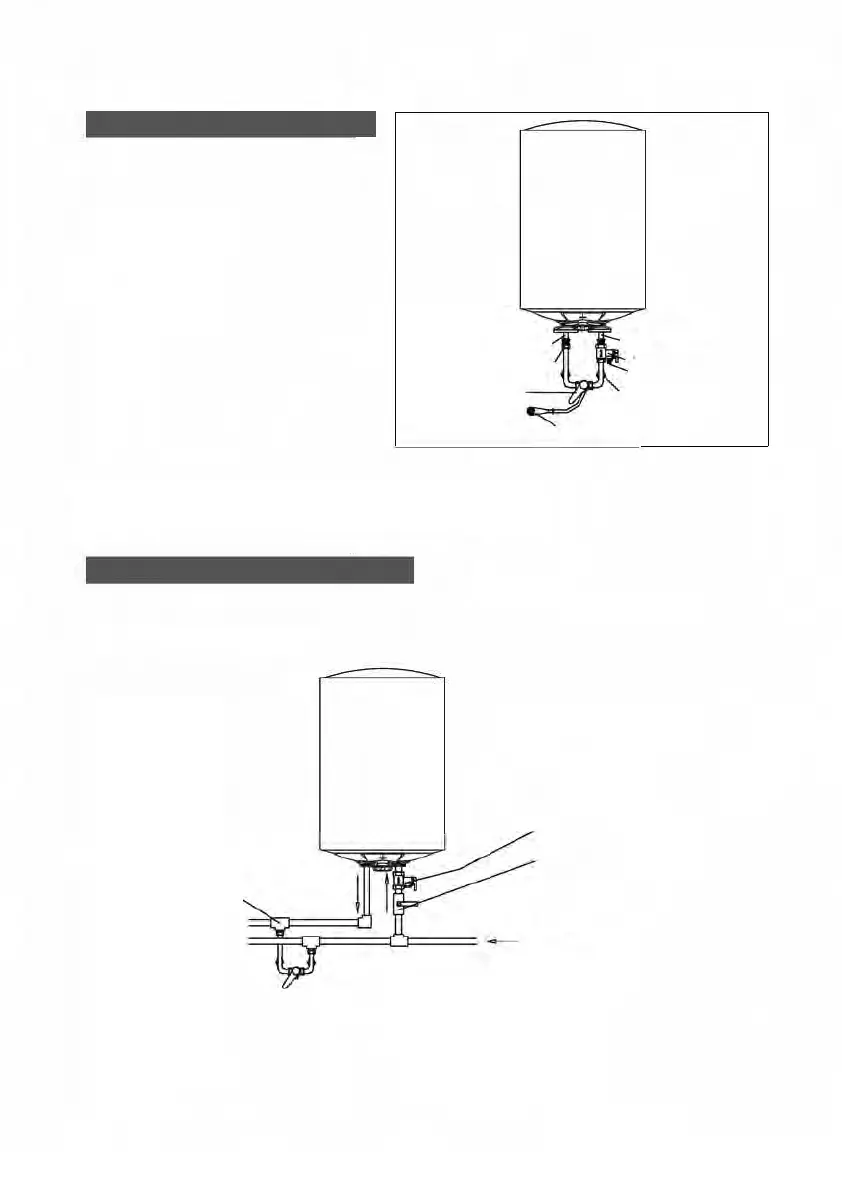

Fig.
3
)
Raccordement des tuyaux
Les dimensions des vannes
multifonctions et des tuyaux
d'entrée et de sortie sont de
1/2 "BSP.
Le raccordement des vannes
multifonctions avec le
thermos dans
l'
entrée d
'
eau
chaude.
Afin d'éviter les fuites lors du
raccordement des tuyaux,
les joints d'étanchéité en
caoutchouc fournis avec le
thermos doivent etre ajoutés
a l'extrémité du filetage (voir
fig.3).
Connexion de sortie multiple
Si les utilisateurs souhaitent utiliser plusieurs systèmes d'alimentation en
eau, la figure 4 montre comment procéder.
o
Joint de départ
Soupape de sécurité
à sens unique
Vanne d'entrée d'eau
(
Fig.
4
)
Entrée d'eau froide
Vis commune pour
l'admission d'eau
froide
Pomme de douche
Manche d'ajus-
tage pour la
soupape
Vis pour sortie d'eau chaude
Sortie d'eau chaude
Sortie
d'eau
chaude
Alimentation en eau froide
