o
Fig. 3

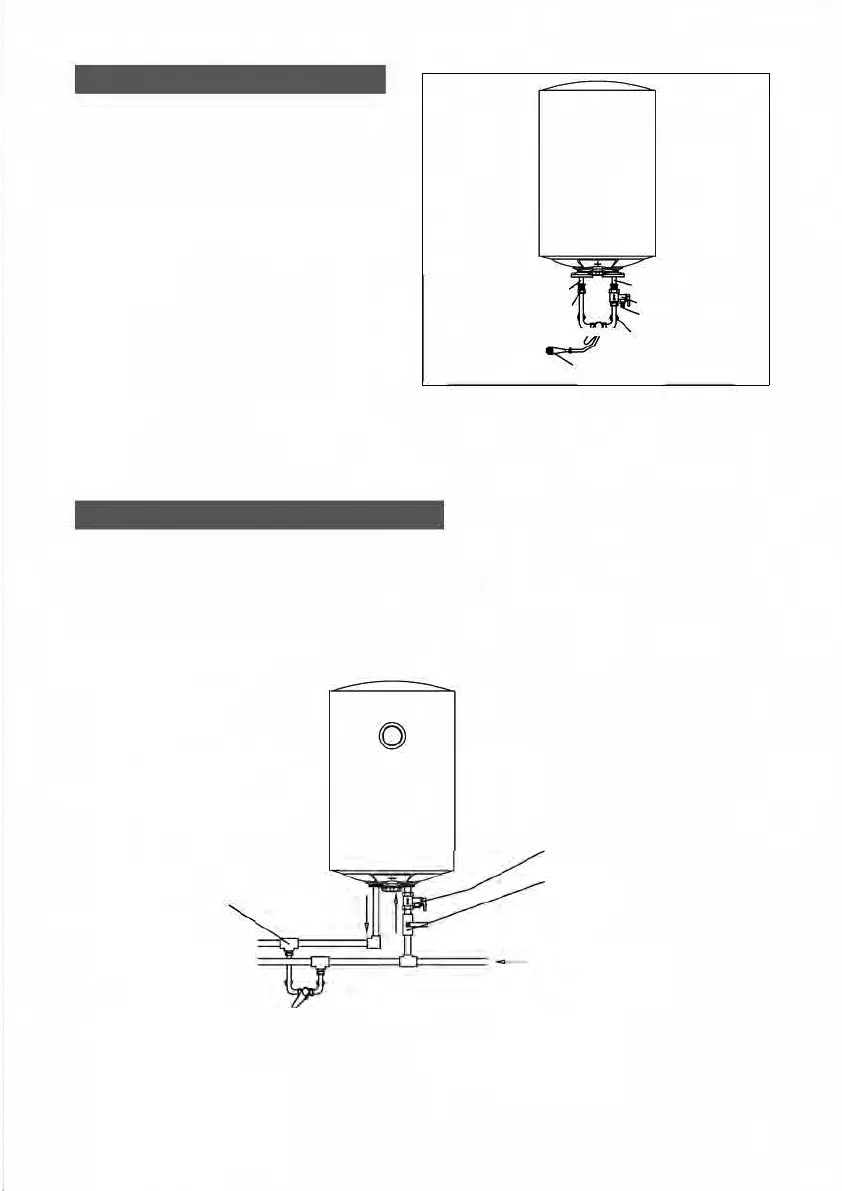

Conexión de tuberías
•
Las dimensiones de válvulas de
multifunción y tuberías de en-
trada y salida son de 1/2" BSP.
•
•
La conexión de válvulas de
multifunción con el termo en la
entrada de agua caliente.
Con el fin de evitar fugas al
conectar las tuberías, las juntas de
sellado de goma provistas con el
termo deben añadirse al final de los
hilos (ver fig.3.) Asegurar las juntas
a prueba de fugas.
Conexión de salida múltiple
•
Si los usuarios desean realizar un sistema de suministro de agua múltiple, la
forma de hacerlo se muestra en la fig.4 con las conexiones de tuberías.
Orificio de liberación de presión
Entrada de agua fría
Válvula de seguridad
unidireccional
Tornillo de unión para la
entrada de agua fría
Boquilla de ducha
Salida de agua caliente
Tornillo para la salida
de agua caliente
Mango de ajuste
para la válvula
mezcladora
Junta
Salida
de agua
caliente
Válvula de seguridad
unidireccional
Válvula de entrada
de agua
Suministro de agua fría
(
Fig.
4
)
