14
Come mostrato nella figura sottostante, serrare le viti di espansione per fissarle, appendere l'unità
in verticale e avvitarla con dadi, inserire i tappi di plastica sotto di essa e avvitare le viti
autofilettanti.

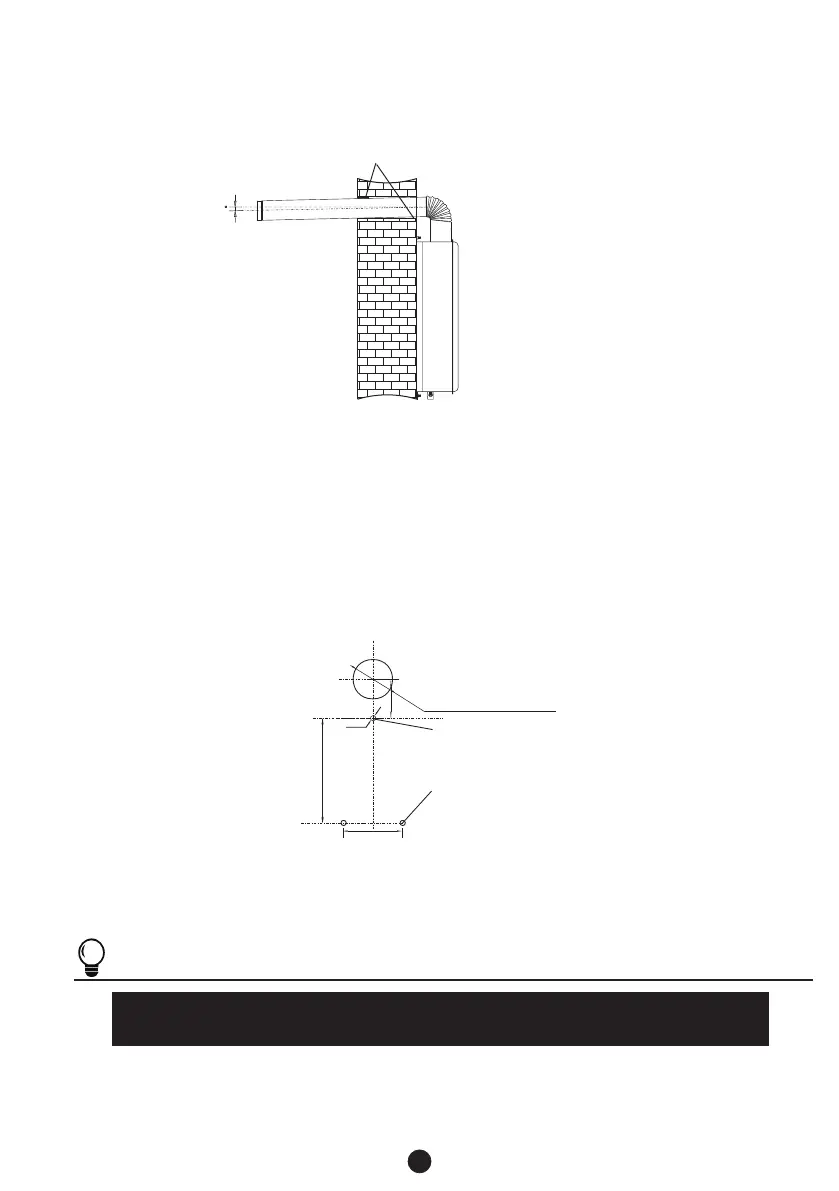

b. Modalità di installazione dello scarico posteriore superiore.
Inclinazione in
basso di 3°.
Sigillo di imballaggio
3-Ф8
Ф 90~ Ф 100 foro circolare
attraverso il muro
140
90
595,3
1 foro di montaggio per
vite a espansione
2 fori di montaggio per
spina in plastica con vite
autofilettante
NOTA
Lo scaldacqua a gas B22 deve essere installato e utilizzato in un'area ben ventilata
all'esterno del bagno.
