Instalación de la unidad:
Monte la unidad en posición vertical sin inclinación de acuerdo con la dimensión que se muestra
en la siguiente ilustración.
●

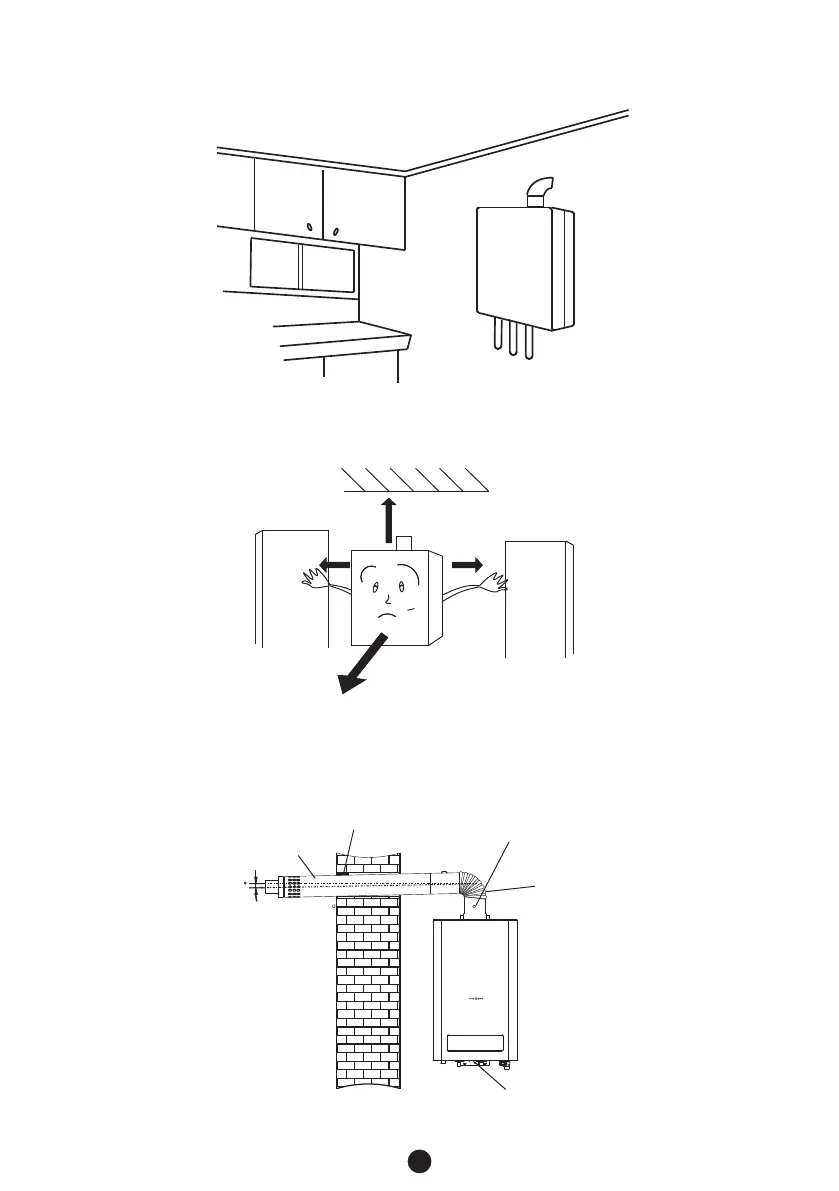

Instalación del tubo de suministro y escape obligatorio de la unidad:
●
Más de 600mm
Más de 300mm
Más de 150 mm Más de 150 mm
a. Modo de instalación del escape superior.
Tornillo autorroscante
Codo
Tornillo autorroscante ST4.2×6.5(tres)
Sello de empaque
Tubo de suministro y escape
Inclinación hacia
debajo de 3°
●
Tipo de instalación (C12)
