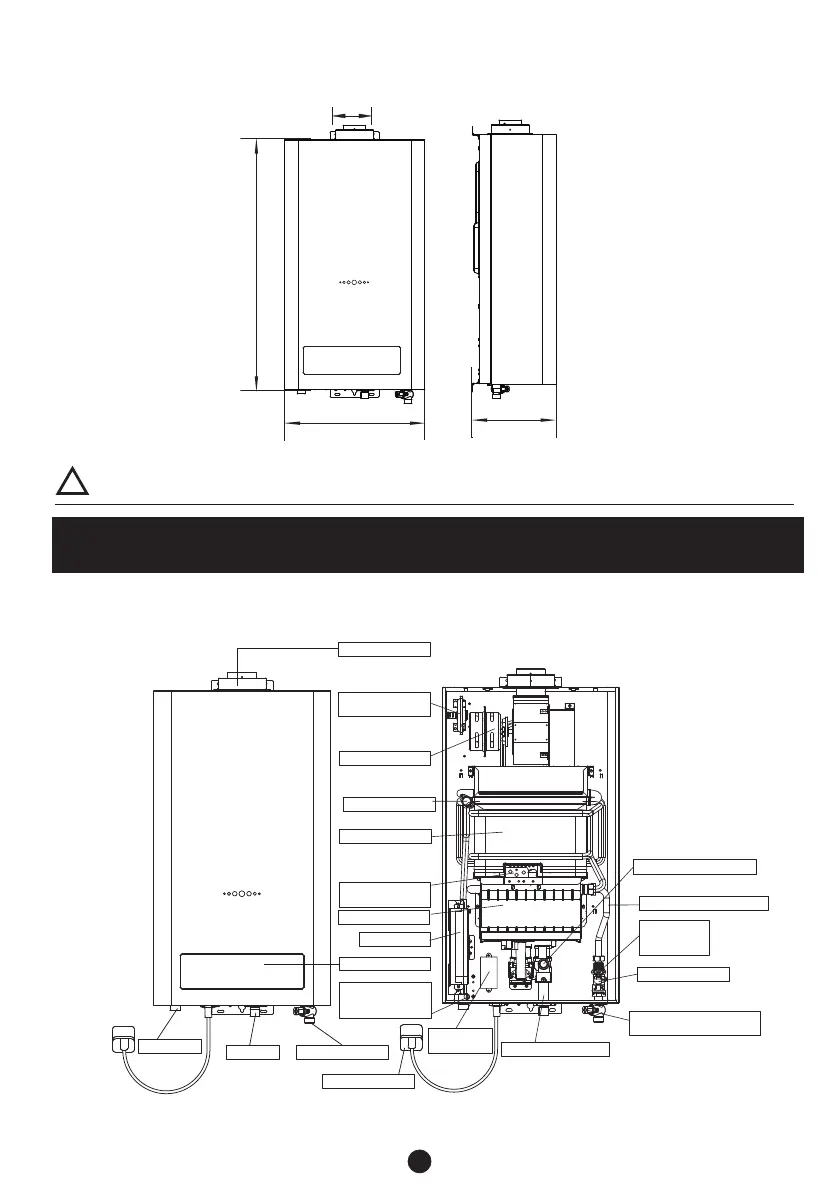

2.3 Schéma structurel interne
Tuyau d'échappement
Echangeur de chaleur
Pressostat d'air
Installation du ventilateur
Thermostat
Manette
Panneau de contrôle
Capteur de débit d'eau
Raccord d'entrée de gaz
Tuyau de raccordement affluent
Entrée d'eau
Prise d'alimentation électrique
Sortie d'eau
Entrée de gaz
Brûleur
Valve de décharge de pression /
Valve de décantation de l'eau
Assemblage
d'aiguille d'allumage
Valve à gaz proportionnelle
Transformateur
de tension
Capteur de
température à la
sortie de l'eau
ATTENTION
Les spécifications figurant sur la plaque doivent être considérées comme standard pour la catégorie
de gaz spéciale. Le rééquipement ou l'échange pour d'autres types de gaz n'est pas autorisé !
!
D
L
W
Alt
Capteur de
température à
l'entrée de l'eau
