7
532594-2_A
DU MONTAGE DE TABLEAU DE BORD DE LA SÉRIE SOLIX®
Δ Percez un trou d’entrée à l’écart de la ligne de coupe principale, de telle sorte qu’il soit
suffisamment grand pour que vous puissiez insérer la lame de votre outil de coupe.
OU
Δ En utilisant un foret de 11.11 mm (7/16 po), percez les 4 trous d’angles (à l’intérieur de
la ligne de coupe principale), comme illustré sur le gabarit. Utilisez l’un des trous d’angle
comme un trou d’entrée, ou percez un trou d’entrée supplémentaire à l’écart de la ligne de
coupe principale.
4. Commencez par découper soigneusement en direction de la ligne de coupe, puis suivez
l’intérieur de cette ligne tout autour du gabarit.
5. Vérifier le trou de montage : Installez la tête de commande dans le trou de montage pour
vérifier qu’elle s’insère correctement. Ajustez le trou de montage selon le besoin. Écartez le
gabarit une fois la découpe terminée.
6. Nettoyez et ébavurez soigneusement le trou de montage.
3
|
Installer les plots de contact
1. Placez la tête de commande sur une serviette ou un chiffon, avec l’écran tourné vers le bas,
sur une surface plane et stable.
2. Déterminez la taille du plot de contact à utiliser selon l’épaisseur de votre tableau de bord.
Le sac de quincaillerie comprend quatre plots de contact de 51 mm (2 po) et quatre plots de
contact de 63,5 mm (2,5 po). Les plots de contact ne doivent pas dépasser de plus de 7 mm
(1/4 po) de la surface du support.
3. Installez les 4 plots de contact (n° 10-24) dans les trous filetés situés sur la tête de commande
jusqu’à ce qu’ils soient en contact avec le bas du trou.
4. Dévissez chaque plot de contact de 3 tours complets pour éviter qu’il n’entre en contact avec
l’arrière du boîtier de la tête de commande.
5. Installez une rondelle plate (n° 10) et un écrou hexagonal strié (n° 10-24) sur chaque plot de
contact. Voir l’illustration Installation des plots de contact. Maintenez chaque plot de contact
en place et serrez à la main l’écrou assemblé jusqu’à ce qu’il soit fixé. Puis utilisez une clé de
9,5 mm (3/8 po) pour serrer l’écrou assemblé de 1/2 tour supplémentaire. Serrez à la main
seulement!

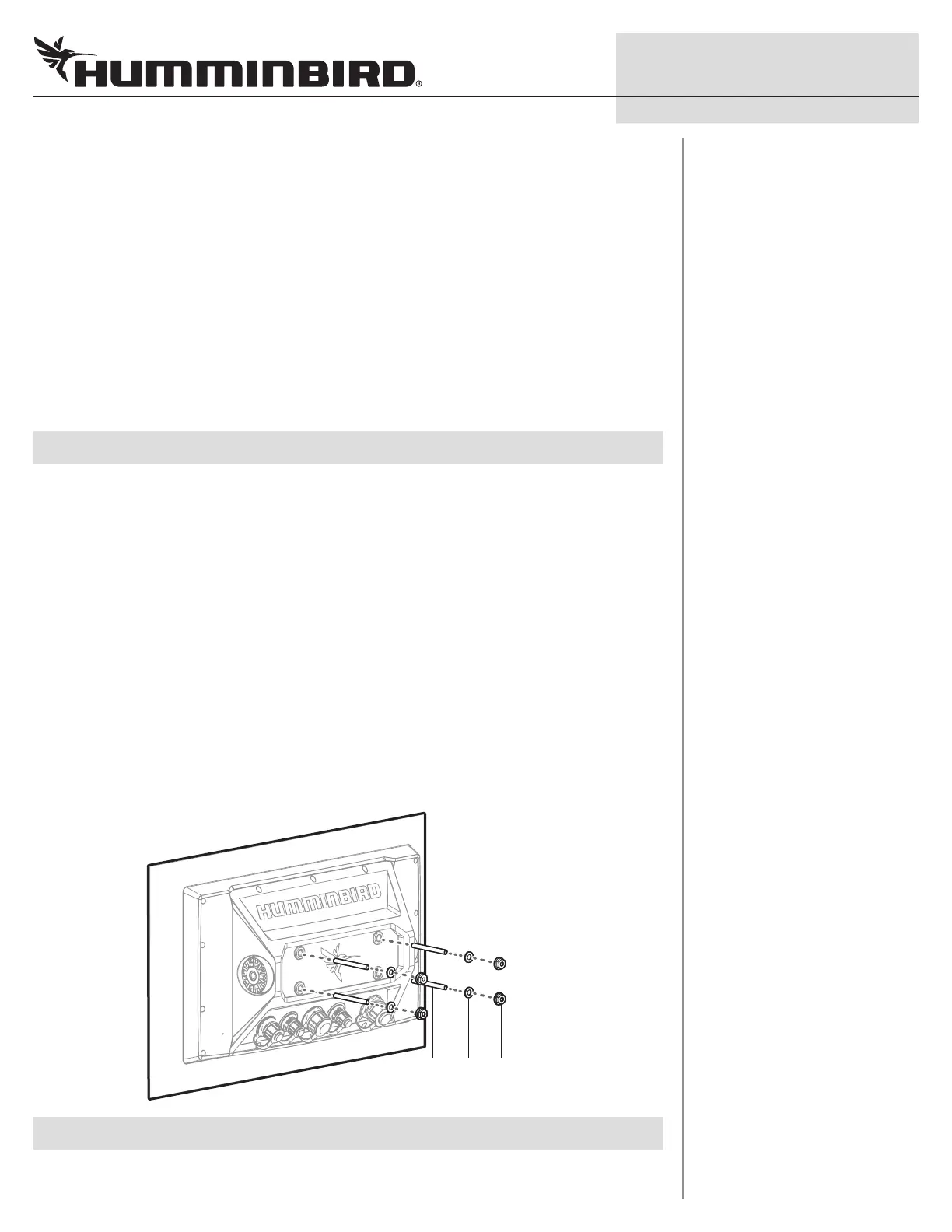

Installation du plot de contact
écrou
hexagonal
strié
rondelle
plate
plot de
contact
4
|
Installer le support
1. Depuis l’avant de la tête de commande, avec l’écran de tête de commande tourné vers
l’extérieur, abaissez soigneusement la tête de commande dans le trou de montage.
