10
42626-02 • 05/05/11 • Hunter Fan Company
ADVERTENCIA: Si no completa los pasos siguientes podría causar la
caída del ventilador.
Nota: Se recomienda que utilice un destornillador de punta magnética para
los pasos siguientes.

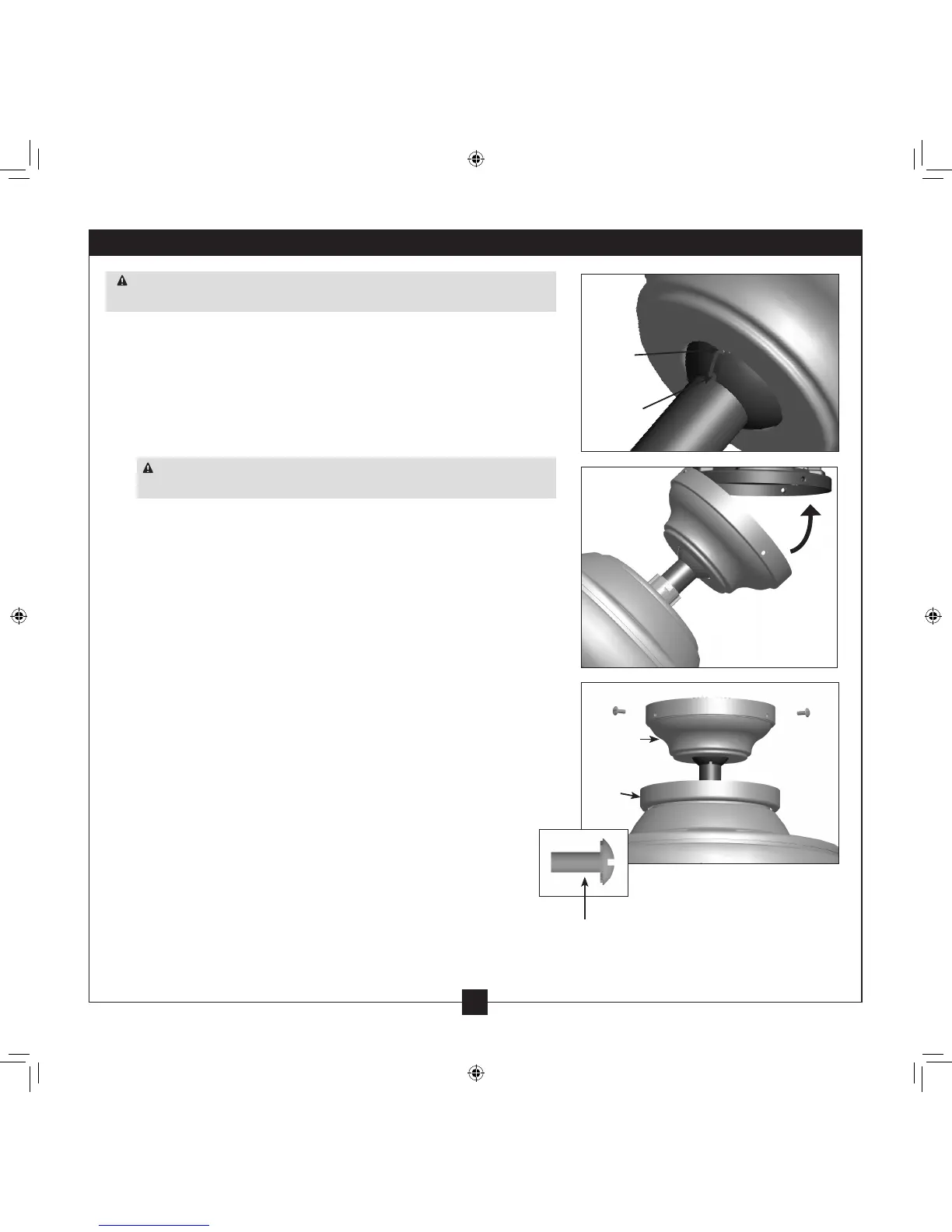

5-1. Gire la bola de suspensión de modo que la pestaña en la campana esté
asegurada en la ranura de la bola de suspensión. Nota: Su ventilador
puede tener varias pestañas y ranuras que deben estar alineadas.
5-2. Gire el ventilador hacia arriba y alinee los agujeros de los tornillos de la
campana con los agujeros de montaje en la placa de techo.
ADVERTENCIA: Las ranuras en la campana deben permanecer
enganchadas mientras se gira la campana para la alineación.
5-3. Mientras sostiene la campana con los agujeros de los tornillos de alineados,
instale parcialmente dos tornillos de campana en los agujeros opuestos
a las pestañas de la placa de techo.
5-4. Instale parcialmente un tornillo de campana entre las ranuras en la
campana. Cuando los agujeros estén bien alineados, apriete rmemente
los tres tornillos de la campana.
5-5. Verique que las pestañas en la campana están todavía en las ranuras de
la bola de suspensión.
5-6. Alinee las pestañas en el anillo de moldura opuestas a las ranuras en la
bola de suspensión. Con las dos manos empuje el anillo de la moldura
de campana hasta la parte superior de la campana. Escuchará un clic
y el anillo de la moldura de campana quedará asegurado en posición.
Nota: Si necesita retirar el anillo de la moldura, presione rmemente
en los lados opuestos del anillo directamente encima de la ranura en la
bola de suspensión. Las pestañas se exionarán liberando el anillo de la
moldura de campana.
Paso 5-1
Paso 5-2
Ranura
Pestaña
Paso 5-3
Tornillo de la campana
Anillo de la
moldura de
campana
Campana
5 • Instalación de la campana y del anillo de la moldura de campana
