ADVERTENCIA: El ventilador puede caer si no se ensambla como se
indica en estas instrucciones de instalación.
3-1. Desenrolle los alambres del ventilador.
Para montaje estándar o en ángulo:
3-2. Introduzca la varilla a través de la campana y del anillo de la moldura de
campana. Pase los alambres del ventilador por la varilla en un lado del
pasador en la bola.
3-3. Aoje el tornillo de jación de cabeza cuadrada en el adaptador para
instalar el conjunto de tubo y bola. Nota: Cuando esté instalado el
conjunto de tubo y bola, se verán 2-3 hilos de rosca en el tubo; esto es
normal. Apriete rmemente el tornillo de jación con una llave de tuercas
o unos alicates. Avance al paso 3-7.
PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la
parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.
Para montaje de perfil bajo:
Nota: Para un montaje de perl bajo, la varilla se reemplaza con la roseta
de perl bajo.
3-4. Retire el tornillo de jación del adaptador.
3-5. Coloque la arandela de perl bajo en la campana con el labio hacia abajo.
3-6. Alinee los agujeros en la arandela con los agujeros en el adaptador.
Ensamble rmemente con tres tornillos de perl bajo.
Suspensión del ventilador:
Nota: Para colgar el ventilador, debe inclinar la campana a una posición casi
vertical para que las ranuras de la campana se asienten en los ganchos de la
placa de techo.
3-7. Levante el ventilador y alinee las ranuras en la campana con los ganchos
en la placa de techo.
3-8. Coloque las ranuras sobre los ganchos para colgar el ventilador.

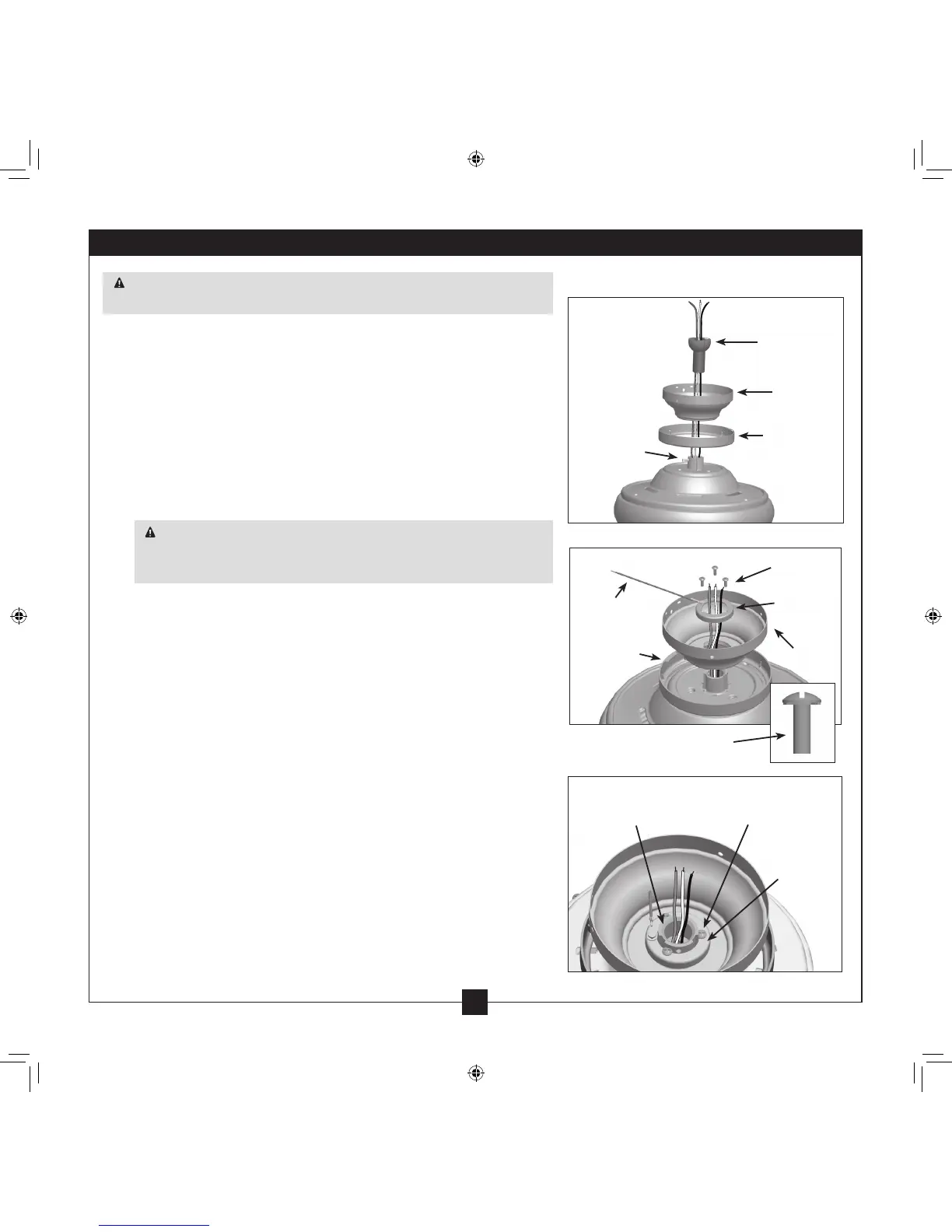

Pasos 3-2 – 3-3
Roseta de
perl bajo
Varilla
Campana
Tornillo
de jación
Tornillo de perl bajo
Anillo de la
moldura de
campana
Cable
verde
de tierra
Montaje estándar o en ángulo
Montaje de perfil bajo
Tornillos de
perl bajo
Campana
Anillo de la
moldura de
campana
Adaptador
Roseta de
perl bajo
Tornillo de perl bajo
Pasos 3-5 – 3-6
Paso 3-6 (Detalle)
3 • Montaje y suspensión del ventilador
