7
42626-02 • 05/05/11 • Hunter Fan Company
PRECAUCIÓN: Para evitar posibles choques eléctricos, antes de instalar
su ventilador, desconecte la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida y al interruptor de pared
asociado. Si no puede bloquear los interruptores automáticos en la posición
de apagado, asegure rmemente una forma destacada de advertencia, como
una etiqueta de seguridad, en el tablero de servicio.

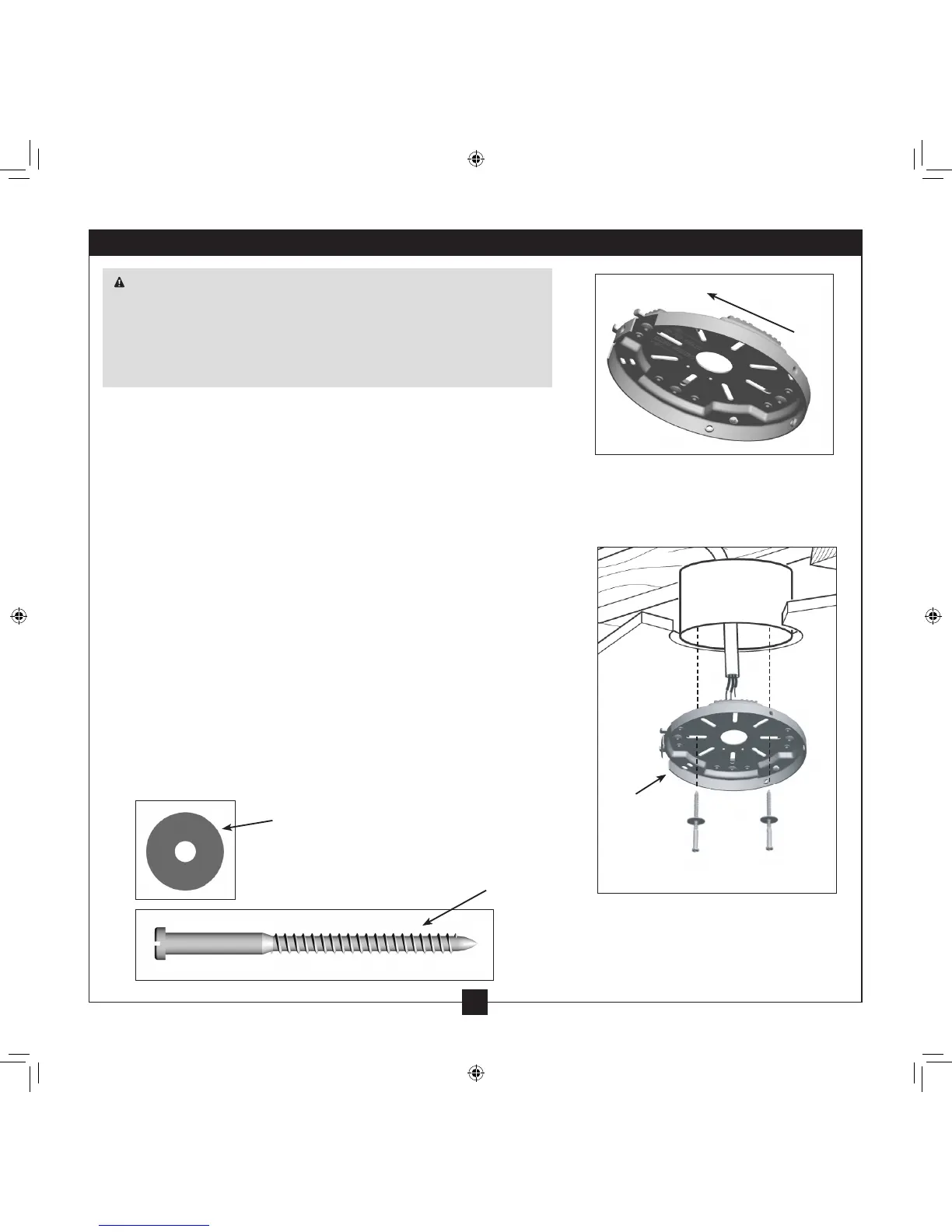

2-1. Taladre dos agujeros pilotos en la estructura de soporte de madera a través
de los agujeros más exteriores en la caja de salida. Los agujeros pilotos
deben tener 9/64” de diámetro.
Para techos inclinados: Asegúrese de orientar la placa de techo de modo
que las dos pestañas estén señalando hacia el punto más alto del techo.
2-2. Su ventilador incluye cuatro aisladores de ruido preinstalados. Verique
que los cuatro aisladores estén en su lugar y que no hayan sido retirados
durante el despacho.
2-3. Coloque una arandela plana en cada uno de los dos tornillos de madera
de 3”.
2-4. Pase los alambres de alimentación de la caja de salida en el techo a través
del agujero en el centro de la placa de techo.
2-5. Alinee los agujeros ranurados en la placa de techo con los agujeros pilotos
que taladró en la estructura de soporte de madera. Para un correcto
alineamiento, use los agujeros ranurados directamente uno frente al otro.
Nota: Los aisladores deben estar a nivel con el techo.
2-6. Pase los tornillos a través de los agujeros ranurados en la placa de techo
dentro de los agujeros pilotos que usted taladró.
Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes
en los tornillos. No apriete demasiado.
Arandela plana
Tornillo para
madera de 3”
Pasos 2-3 – 2-6
Placa
de techo
Para techos inclinados: Asegúrese de
orientar la placa de techo de modo que
las dos pestañas estén señalando hacia el
punto más alto del techo.
Hacia el punto
más alto del
techo
2 • Instalación de la placa de techo
