ADVERTENCIA: Use sólo el artefacto de iluminación suministrado
con este modelo de ventilador.
7-1. Para jar la caja superior del interruptor, instale parcialmente dos
tornillos de montaje #6-32 x 3/8” en la placa de montaje de la caja del
interruptor.
7-2. Alinee las ranuras de bocallave en la caja con los tornillos de montaje.
7-3. Gire la caja contra el sentido de las agujas del reloj hasta que los tornillos
de montaje están rmemente colocados en el extremo angosto de las
ranuras de bocallave. Instale el tornillo #6-32 x 3/8” restante en la caja.
Apriete los tres tornillos rmemente.
PRECAUCIÓN: Asegúrese de que la caja superior del interruptor esté
jada rmemente a la placa de montaje. La jación y el ajuste incorrectos
de los tres tornillos de montaje del conjunto pueden causar que el
accesorio de la caja del interruptor caiga.
7-4. Para jar la caja inferior del interruptor, conecte el conector superior del
motor al conector inferior en el conjunto de la caja inferior del interruptor.
Nota: Ambos conectores están polarizados y sólo encajan juntos de una
manera. Asegúrese de que los conectores estén correctamente alineados
antes de conectarlos. Una incorrecta conexión puede causar una operación
inadecuada y dañar el producto.
7-5. Coloque el conjunto de la caja inferior del interruptor sobre la caja superior
del interruptor. Alinee los agujeros de los tornillos laterales en las cajas
superior e inferior del interruptor. Fije la caja inferior a la superior con tres
tornillos #6-32 x 3/8”.

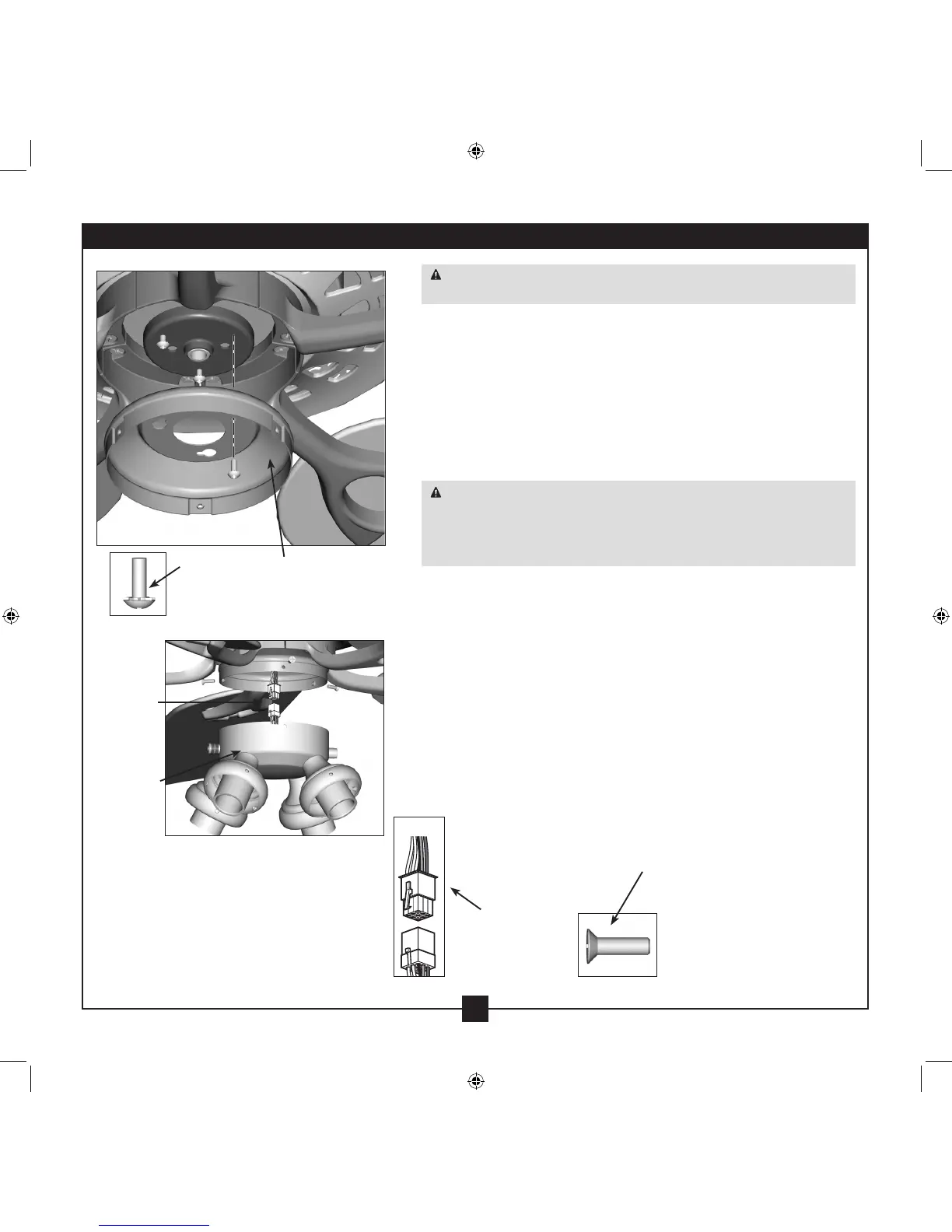

Pasos 7-1 – 7-3
Tornillo
del conjunto
de la caja
Caja superior
del interruptor
Tornillo del conjunto
de la caja
Paso 7-4
Caja
inferior del
interruptor
Conector
7 • Completando su instalación con un artefacto de iluminación
