42671-02 • 09/23/09 • Hunter Fan Company
fsdfsdf
Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calificado.
No se incluyen los interruptores de pared. Seleccione un interruptor de uso
general aceptable que cumpla los códigos eléctricos nacionales y locales.
4-1. Antes de intentar la instalación, asegúrese de que la alimentación sigue
apagada.
4-2. Para conectar los alambres, sostenga los extremos desnudos de los
alambres juntos y coloque un empalme plástico sobre ellos; luego tuerza
en el sentido horario hasta que queden apretados. Para todas estas
conexiones, use los empalmes plásticos provistos.
4-3. Conecte el alambre desnudo o verde (de puesta a tierra) desde el
techo al alambre verde de tierra (de puesta a tierra) de la placa de
techo y al alambre verde de tierra del ventilador, o el cable verde de
tierra en la arandela de perl bajo si elige la opción de perl bajo.
4-4. Conecte el alambre blanco (no puesto a tierra) del techo al alambre blanco
(no puesto a tierra) del ventilador.
4-5. Conecte los alambres restantes de la manera siguiente:

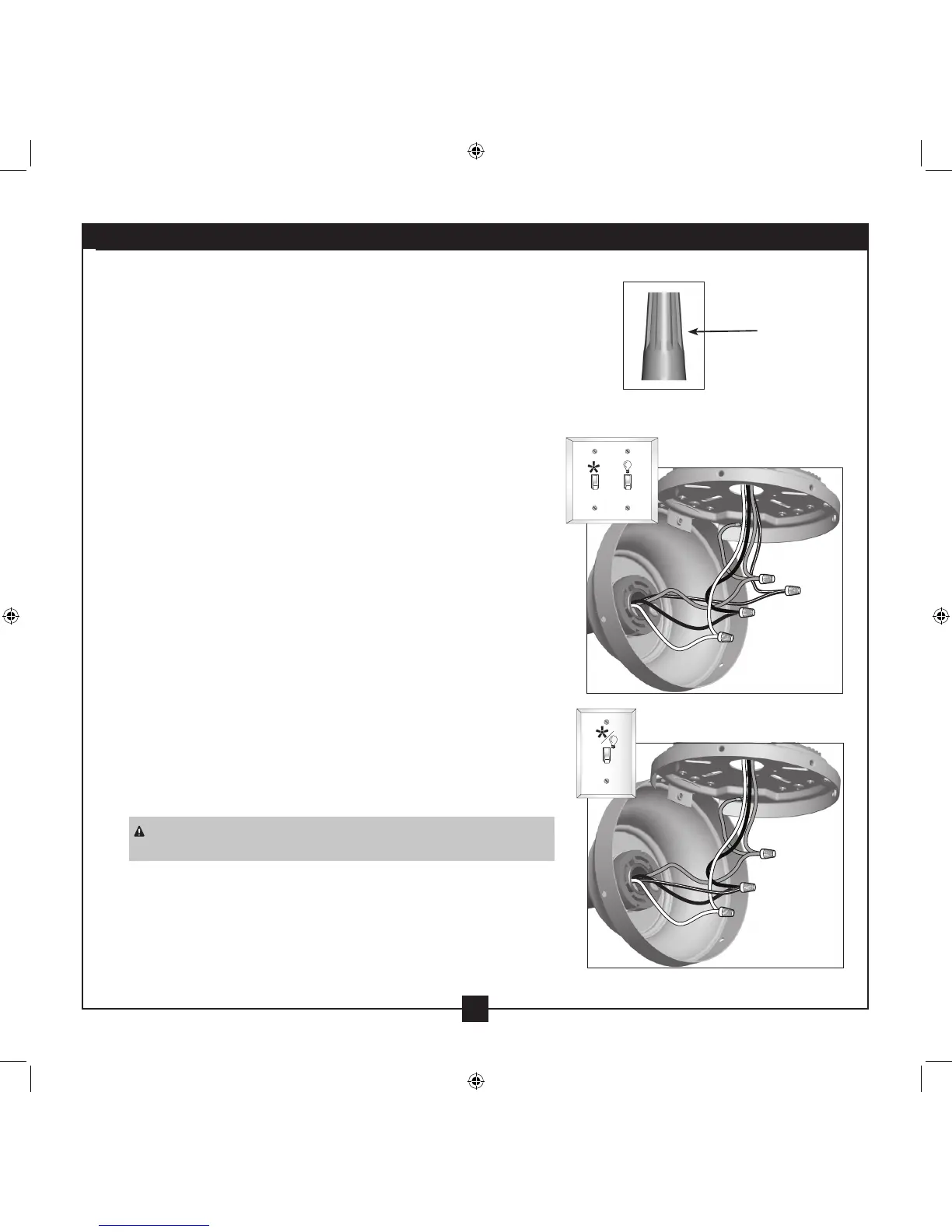

Cableado para dos interruptores:
• El alambre negro (no puesto a tierra) del techo al alambre negro
(no puesto a tierra) del ventilador
• El alambre negro/blanco (no puesto a tierra) del ventilador al
alambre (no puesto a tierra) para el interruptor de pared
Cableado para un solo interruptor:
• El alambre negro del techo (no puesto a tierra) al alambre negro
(no puesto a tierra) y al alambre negro/blanco (no puesto a tierra)
del ventilador
PRECAUCIÓN: Asegúrese de que no haya alambres pelados ni
trenzados visibles después de hacer las conexiones.
4-6. Gire los empalmes hacia arriba y presiónelos cuidadosamente hacia atrás
a través de la placa de techo dentro de la caja de salida.
4-7. Separe los alambres, con los alambres puestos a tierra a un lado de la caja
de salida y los alambres no puestos a tierra al otro lado de la caja de salida.
Cableado para un solo interruptor
Cableado para
dos interruptores
Conector
4 • Cableado del ventilador
