43053-02
-
09/14/2011
35
D13
D12
D11
EXISTING FAN
Construcción existente accesible sólo desde abajo
2
1
D14
D15
F1
D16

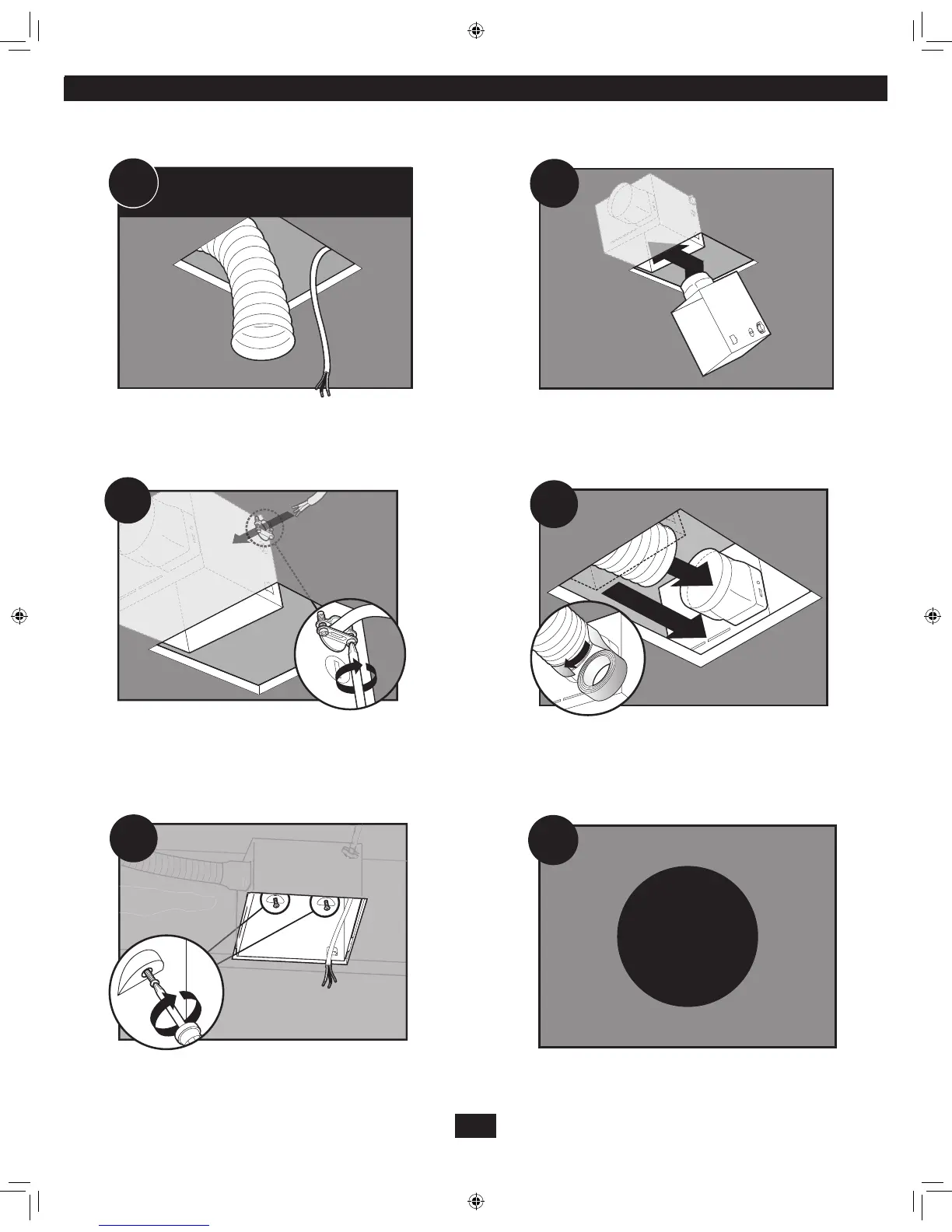

Retire el ventilador existente y asegúrese que la abertura sea
suficientemente grande para acomodar el alojamiento del
motor/soplador nuevo (8 pulg. x 8 1/2 pulg.).
Mueva el alojamiento a su posición encima del techo.
Tienda los cables a través del manguito de alivio de tension.
Conecte el ducto existente con el conector de ducto. Aplique
cinta a las uniones. Si el ducto no se ajusta firmemente, puede
ser necesario comprar un adaptador.
Instale el alojamiento a nivel con la plancha de yeso y asegúrelo
apretando los tornillos precargados en la viga.
Vaya al paso F1 en la página 20 para onnectoer les fils tel
qu’indequé comme indiqué.
