Hunter 83002 Sona - Page 33

41951-02 09/09/2011
33

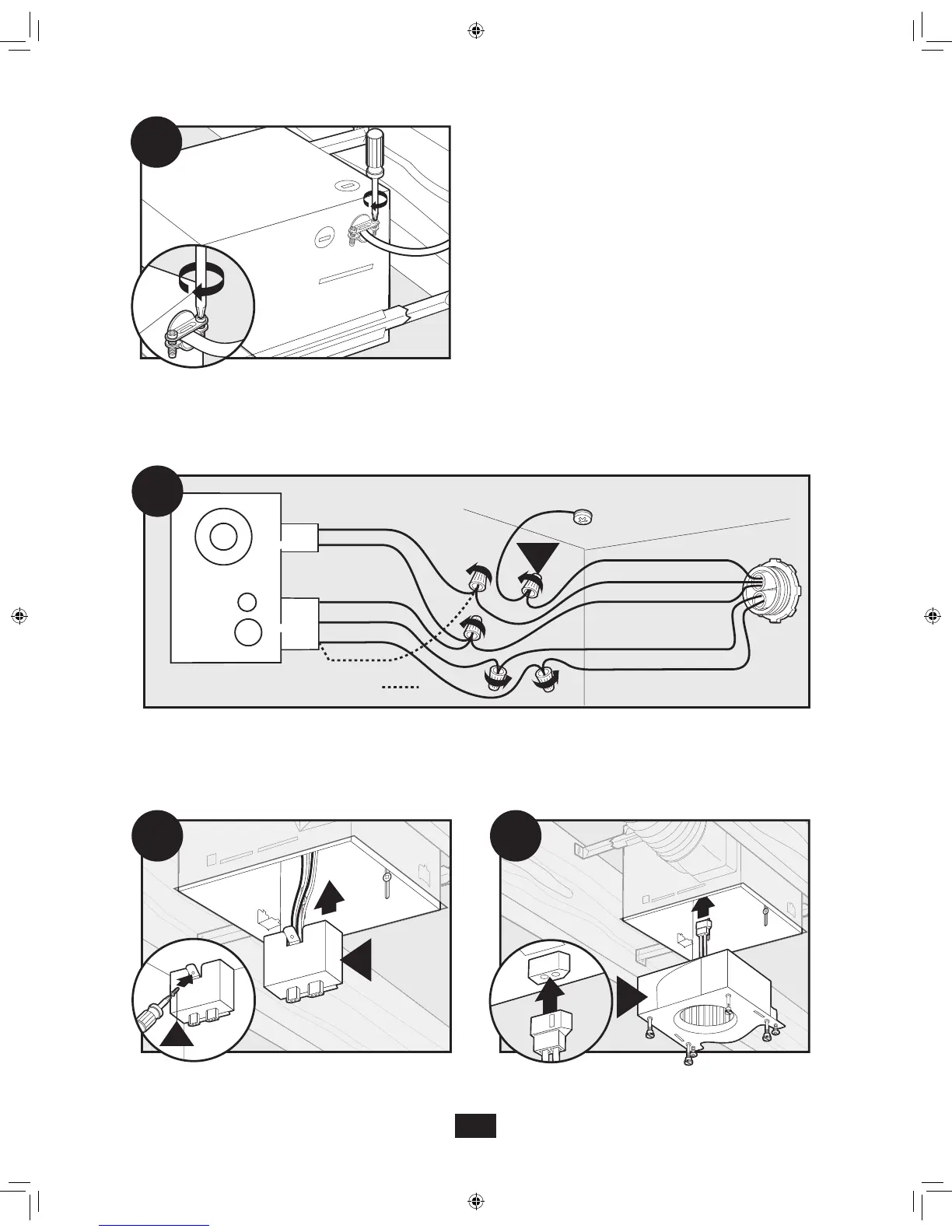

C21
A
Rojo Interruptor 1 (CA)
3
pasadores
3
clavijas
2
pasadores
2
clavijas
Luz
Luz
Verde
Negro Interruptor 2 (CA)
Negro Interruptor principal 1 (CA)
Rojo Luz de noche
Blanco
Negro
Negro
Blanco
Blanco
Cobre desnudo
Tierra
Luz de
noche
*Opción Ventilador y luz principal juntos
*Opción
Motor del ventilador
C22
C24
I
H
C23
G
Apriete los tornillos del aliviador de tensiones.
Conecte los alambres como se muestra.
Instale la placa de cubierta del cableado. Asegúrese que
todas las conexiones de cableado estén dentro de la caja o
debajo de la placa de cubierta del cableado.
Conecte el mazo de cables. NO PERMITA QUE EL MOTOR
CUELGUE DEL MAZO DE CABLES.
