Rojo Interruptor 1 (CA)
3
pasadores
3
clavijas
2
pasadores
2
clavijas
Luz
Luz
Verde
Negro Interruptor 2 (CA)
Negro Interruptor principal 1 (CA)
Rojo Luz de noche
Blanco
Negro
Negro
Blanco
Blanco
Cobre desnudo
Tierra
Luz de
noche
*Opción Ventilador y luz principal juntos
*Opción
Motor del ventilador
D16
I
D18
I
D19
D20
J
H
D17
G

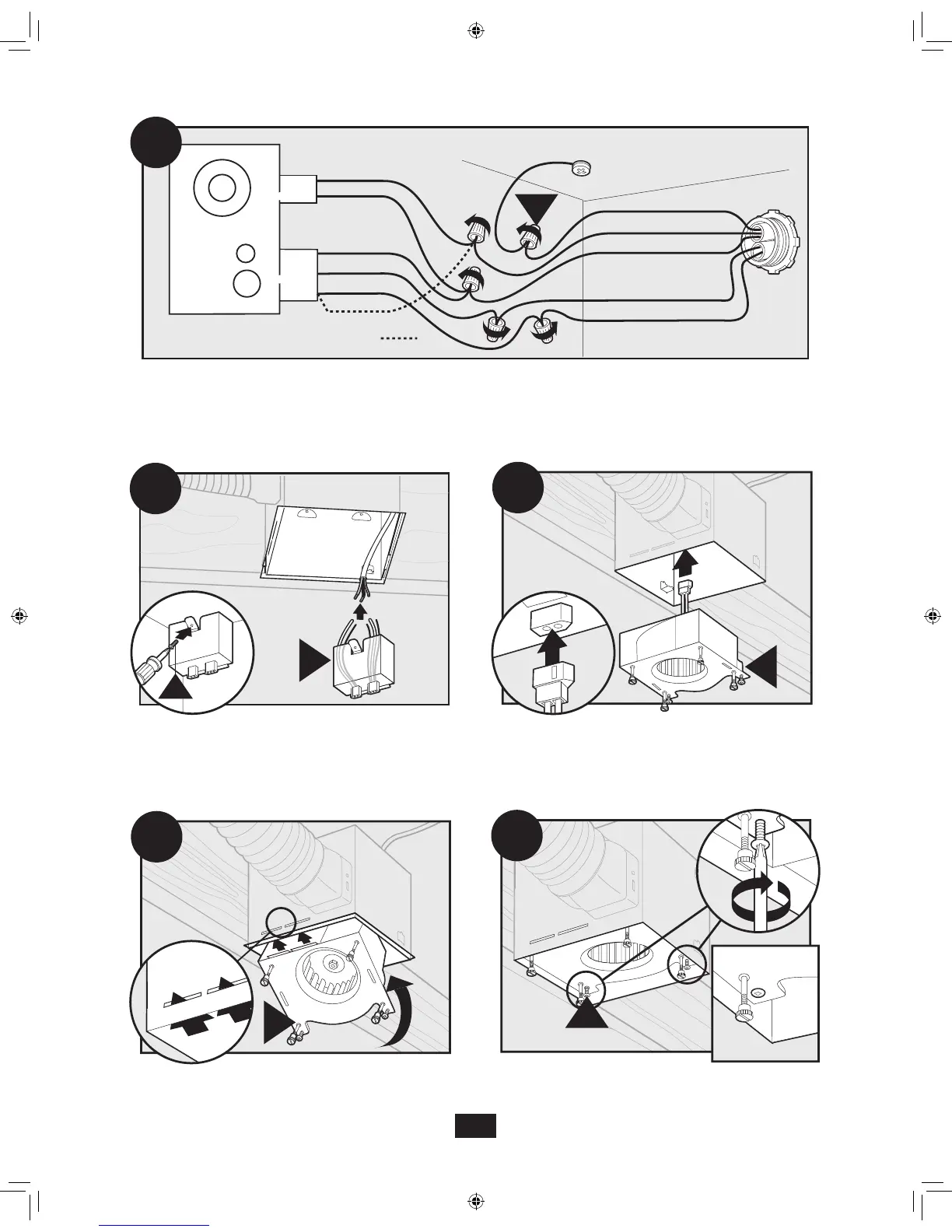

Conecte los alambres como se muestra.
Vuelva a instalar el motor introduciendo las pestañas y
levantando a su posición. Asegúrese que los alambres no se
pellizquen entre el motor y el alojamiento.
Conecte el mazo de cables. NO PERMITA QUE EL MOTOR
CUELGUE DEL MAZO DE CABLES.
Asegure el motor apretando los 2 tornillos.
Instale la placa de cubierta del cableado. Asegúrese que
todas las conexiones de cableado estén dentro de la caja o
debajo de la placa de cubierta del cableado.
