Parts List
MODEL #
52080 52081 52082
Lista de piezas
MODELO #
DRAWING #
K1668-01 K1668-02 K1668-03
ESQUEMA #
Weight ±2 lbs
16.1 lbs (7.3 kg) 16.1 lbs (7.3 kg) 16.1 lbs (7.3 kg)
Peso ±2 lb
FINISH Snow White Brushed Nickel New Bronze
FINISH Blanco nieve Níquel Cepillado Bronce nuevo
Item# Item Name Qty. Part# Part# Nombre del Item
1 Hanging System Kit 1 K0065-01 K0065-01 K0065-01 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
7
Canopy
1
Campana
11
Downrod Assembly
1
Conjunto de varilla
13
Setscrew
1
Tornillo de jación
18
Canopy Screw
3
Tornillo de la campana
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
30
Hanger Pipe
1
Tubo de suspensión
50 Hardware Kit 1 K1668-00-860 K1668-00-861 K1668-00-862 Kit de materiales
53
Machine Screw 6-32
3
Tornillo mecánico 6-32
55
Switch Housing Assembly Screw
3
Tornillo de montaje de la caja del interruptor
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
66 Switch Housing Assembly 1 K0375-01 K0375-01 K0375-01 Montaje de la caja de interruptor
68 Dummy Terminal, Male 1 08198-01 08198-01 08198-01 Terminal simulado, macho
69 Dummy Terminal, Female 1 08200-01 08200-01 08200-01 Terminal simulado, hembra
71 Switch Housing Cap 1 K0538-01 K0538-01 K0538-01 Tapa de la caja del interruptor
76 Light Kit Assembly 1 K0532-08 K0532-08 K0532-08 Conjunto del kit de luz
79 Wire Harness (not shown) 1 K0089-03 K0089-03 K0089-03 Mazo de alambres (no se muestra)
80 Globe/Shade 1 G2568-01-045 G2568-01-142 G2568-01-219 Pantalla
83 Candelabra Bulb 2 77646-08 77646-08 77646-08 Bombilla po candelabro
88 Globe Retainer 1 K0194-01 K0194-01 K0194-01 Cerrojo po globo
90 Finial Cap 1 K0511-01 K0511-01 K0511-01 Tapa de cubierta ornamental
92 Finial 1 64350-02 64350-02 64350-02 Cubierta ornamental
96 Blade Iron Set 1 K0420-05 K0420-05 K0420-05 Juego de soporte de paletas
98 Blade Set 1 K1670-05-004 K1670-05-021 K1670-05-022 Juego de paletas
131 Fan Pull Chain Pendant 1 K0143-01 K0143-01 K0143-01 Pendiente del rador de cadena del venlador
132 Light Pull Chain Pendant 1 K0144-01 K0144-01 K0144-01 Pendiente del rador de cadena de luz
133 Pull Chain Extension 1 K0139-03 K0139-03 K0139-03 Extensión del rador de cadena
140 Balancing Kit 1 K0118-01 K0118-01 K0118-01 Kit de equilibrado
5
11
98
96
7
20
28
24
18
88
80
66
76
55
13183 140
30
132
92
Included Accessories / Accesorios incluidos
Optional Accessories / Accesorios opcionales
These parts are used only if removing the light kit from the fan.
71 57 69 68
Estas partes se usan solamente si se retira el kit de iluminación del ventilador.
Pre-installed Parts / Partes preinstaladas
13
26
53
133
#
Item# in Parts List
Artículo# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
90

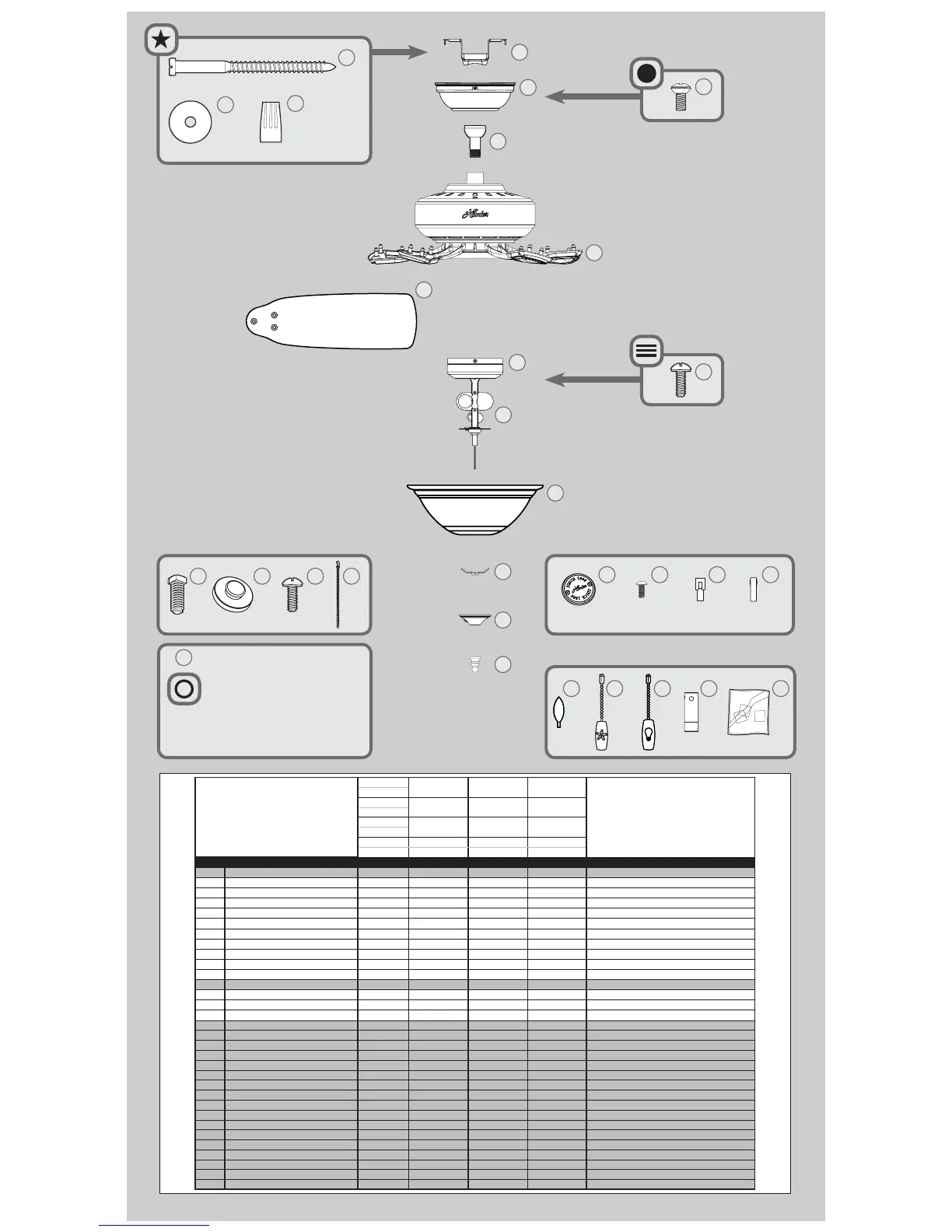

PARTS GUIDE
