Hunter Savoy User Manual

Hunter Fan Company • 7130 Goodlett Farms Parkway #400 • Memphis, TN 38016 • www.HunterFan.com • 98000-03-144 • 03-04-2013 • ©2013
Parts List
MODEL #
53102 53103 53104 53105
Lista de piezas
MODELO #
DRAWING #
K0896-01 K0896-02 K0896-03 K0896-03
ESQUEMA #
Weight ±2 lbs
16.8 lbs (7.6 kg) 16.8 lbs (7.6 kg) 16.8 lbs (7.6 kg) 16.8 lbs (7.6 kg)
Peso ±2 lb
FINISH Anque Pewter White Mae Black Anque Brass
FINISH Peltre anguo Blanco Negro mate Latón anguo
Item# Item Name Qty. Part# Part# Part# Part# Nombre del Item
1 Hanging System Kit 1 K0065-01 K0065-01 K0065-01 K0065-01 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
7
Canopy
1
Campana
11
Downrod Assembly
1
Conjunto de varilla
13
Setscrew
1
Tornillo de jación
18
Canopy Screw
3
Tornillo de la campana
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
30
Hanger Pipe
1
Tubo de suspensión
50 Hardware Kit 1 K0896-00-860 K0896-00-861 K0896-00-862 K0896-00-863 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
6
Tornillo mecánico 6-32
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
63
Blade Grommet
16
Arandela de la paleta
66 Switch Housing Assembly 1 K0375-01 K0375-01 K0375-01 K0375-01 Montaje de la caja de interruptor
71 Switch Housing Cap 1 K0538-01 K0538-01 K0538-01 K0538-01 Tapa de la caja del interruptor
79 Wire Harness (not shown) 1 K0089-01 K0089-01 K0089-01 K0089-01 Mazo de alambres (no se muestra)
96 Blade Iron Set 1 K0496-05 K0496-05 K0496-05 K0496-05 Juego de soporte de paletas
98 Blade Set 1 K0604-25-055 K0604-25-054 K0604-25-069 K0604-25-098 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-01 K0064-01 K0064-01 K0064-01 Tornillo de montaje de soporte de paleta
131 Fan Pull Chain Pendant 1 K0143-03 K0143-03 K0143-03 K0143-03 Pendiente del rador de cadena del venlador
140 Balancing Kit 1 K0118-01 K0118-01 K0118-01 K0118-01 Kit de equilibrado
5
11
98
96
7
20
28
24
18
13
26
66
53
63
51
Pre-installed Parts / Partes preinstaladas
71 57
#
Item# in Parts List
Artículo# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
131 140
30
Included Accessories / Accesorios incluidos
104
You will nd these screws in the motor’s shipping blocks.
Encontrará estos tornillos en los bloques para transporte del motor.

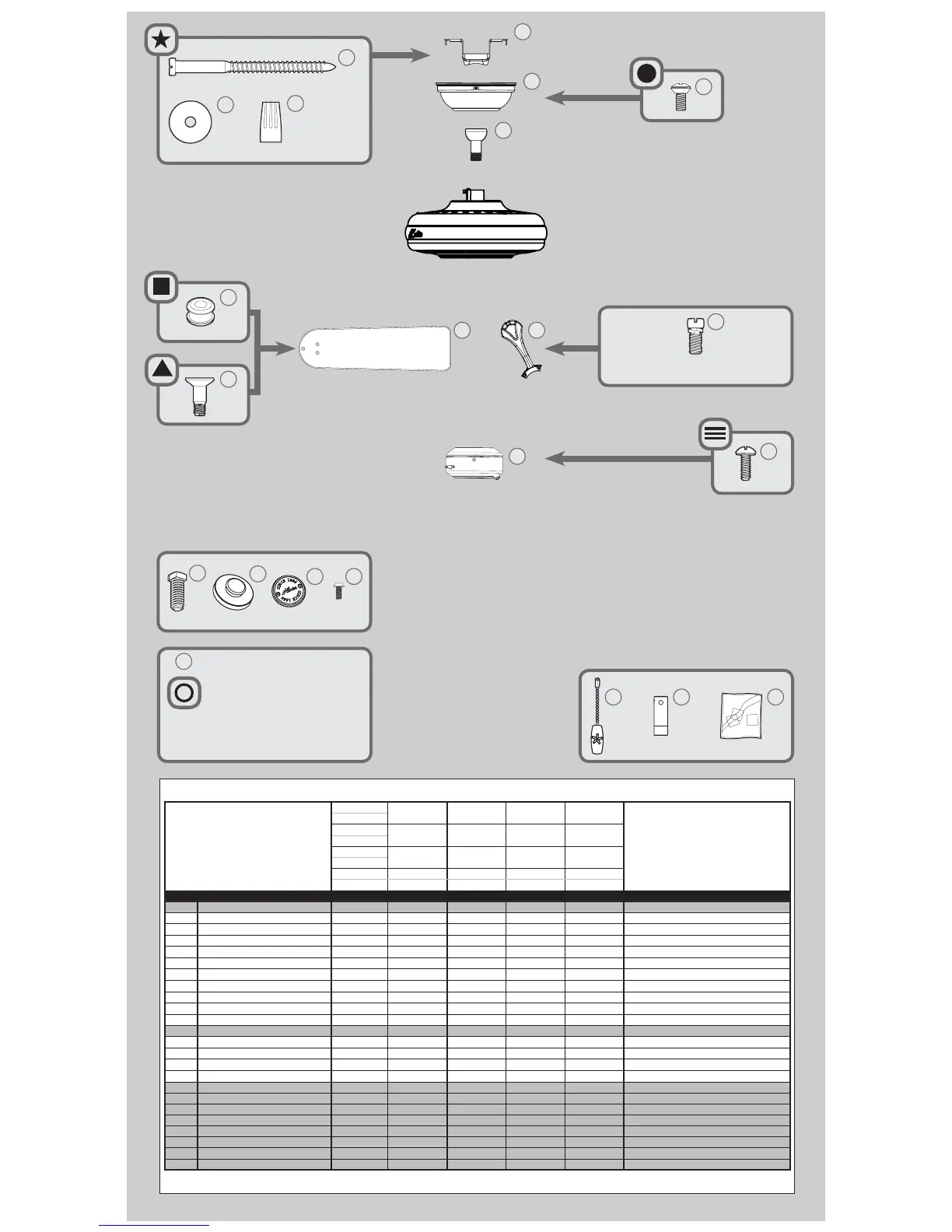

PARTS GUIDE
