Hunter Fan Company • 7130 Goodlett Farms Parkway #400 • Memphis, TN 38016 • www.HunterFan.com • 98000-03-271 • 11-20-2013 • ©2013

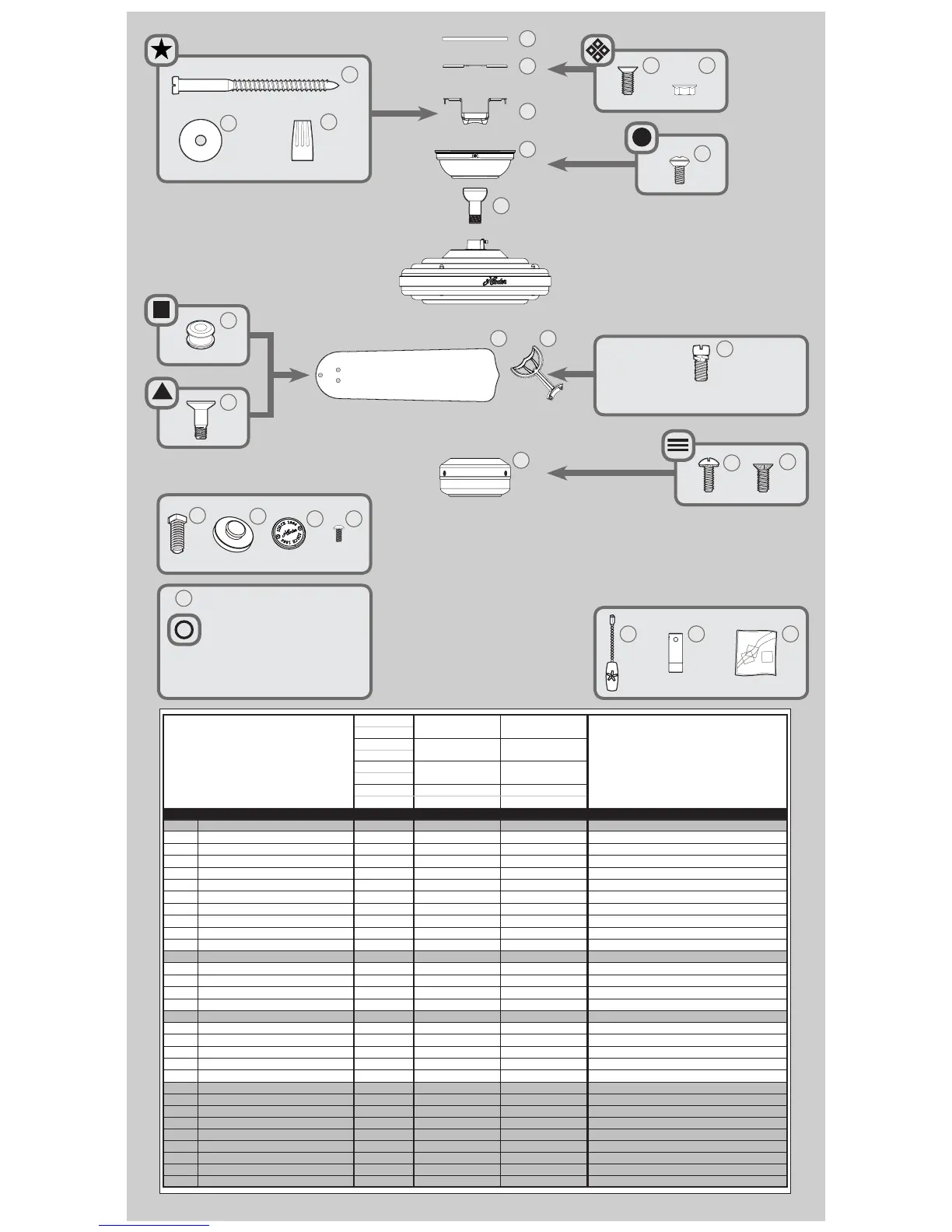

Parts List
MODEL #
53060 53061
Lista de piezas
MODELO #
DRAWING #
K2482-03 K2482-04
ESQUEMA #
Weight ±2 lbs
16.5 lbs (7.5 kg) 16.5 lbs (7.5 kg)
Peso ±2 lb
FINISH Mae Textured Black New Bronze
FINISH Negro texturado mate Bronce nuevo
# Item Name Qty. / Cant. Part# / No. de la pieza Part# / No. de la pieza Nombre del Item
1 Hanging System Kit 1 K0065-02 K0065-02 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
7
Canopy
1
Campana
11
Downrod Assembly
1
Cunjunto de varilla
13
Setscrew
1
Tornillo de jación
18
Canopy Screw
3
Tornillo de la campana
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
30
Hanger Pipe
1
Tubo de suspensión
41 Plate/Gasket Kit 1 K0272-01 K0272-01 Kit de placa/empaquetadura
42
Ceiling Plate
1
Placa de techo
43
Ceiling Plate Gasket
1
Empaquetadura de placa de techo
45
Ceiling Plate Screw
4
Tornillo de la placa de techo
46
Flange Nut
4
Tuerca de brida
50 Hardware Kit 1 K2482-00-862 K2482-00-863 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
3
Tornillo mecánico 6-32
55
Switch Housing Assembly Screw
3
Tornillo de montaje de la caja del interruptor
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
63
Blade Grommet
16
Arandela de la paleta
66 Switch Housing Assembly 1 K0058-02 K0058-02 Montaje de la caja de interruptor
67 Switch Housing Gasket (not shown) 1 K0401-01 K0401-01 Empaquetadura de la caja del interruptor (no se muestra)
71 Switch Housing Cap 1 K0538-02 K0538-02 Tapa de la caja del interruptor
79 Wire Harness (not shown) 1 K0089-02 K0089-02 Mazo de alambres (no se muestra)
96 Blade Iron Set 1 K0879-05 K0879-05 Juego de soporte de paletas
98 Blade Set 1 K2479-25-260 K2479-25-097 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-02 K0064-02 Tornillo de montaje de soporte de paleta
131 Fan Pull Chain Pendant 1 K0143-04 K0143-04 Pendiente del rador de cadena del venlador
140 Balancing Kit 1 K0118-01 K0118-01 Kit de equilibrado
98
63
51
131 140
30
Included Accessories / Accesorios incluidos
5
11
7
20
28
24
42
43
45 46
66
18
53 55
#
# in Parts List
# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
13
26
Pre-installed Parts / Partes preinstaladas
71 57
96
104
You will nd these screws in the motor’s shipping blocks.
Encontrará estos tornillos en los bloques para transporte del motor.
PARTS GUIDE
GUIA DE PARTES
