Hunter Sontera User Manual

Hunter Fan Company • 7130 Goodlett Farms Parkway #400 • Memphis, TN 38016 • www.HunterFan.com • 98000-03-187 • 04-23-2013 • ©2013
Parts List
MODEL #
53114 53115 53116 53117
Lista de piezas
MODELO #
DRAWING #
K0667-01 K0667-02 K0667-03 K0667-04
ESQUEMA #
Weight ±2 lbs
19 lbs (8.6 kg) 19 lbs (8.6 kg) 19 lbs (8.6 kg) 19 lbs (8.6 kg)
Peso ±2 lb
FINISH White Anque Brass Bright Brass Brushed Nickel
FINISH Blanco Latón anguo Latón brillante Níquel Cepillado
Item# Item Name Qty. Part# Nombre del Item
1 Hanging System Kit 1 K0065-01 K0065-01 K0065-01 K0065-01 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
7
Canopy
1
Campana
11
Downrod Assembly
1
Conjunto de varilla
13
Setscrew
1
Tornillo de jación
18
Canopy Screw
2
Tornillo de la campana
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
30
Hanger Pipe
1
Tubo de suspensión
50 Hardware Kit 1 K0667-00-860 K0667-00-861 K0667-00-862 K0667-00-863 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
6
Tornillo mecánico 6-32
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
63
Blade Grommet
16
Arandela de la paleta
66 Switch Housing Assembly 1 K0375-01 K0375-01 K0375-01 K0375-01 Montaje de la caja de interruptor
68 Dummy Terminal, Male 1 08198-01 08198-01 08198-01 08198-01 Terminal simulado, macho
69 Dummy Terminal, Female 1 08200-01 08200-01 08200-01 08200-01 Terminal simulado, hembra
71 Switch Housing Cap 1 K0538-01 K0538-01 K0538-01 K0538-01 Tapa de la caja del interruptor
76 Light Kit Assembly 1 K0133-02 K0133-02 K0133-02 K0133-02 Conjunto del kit de luz
79 Wire Harness (not shown) 1 K0089-01 K0089-01 K0089-01 K0089-01 Mazo de alambres (no se muestra)
80 Globe/Shade 3 K0446-01-142 K0446-01-146 K0446-01-146 K0446-01-142 Pantalla
83 Candelabra Bulb 3 77646-08 77646-08 77646-08 77646-08 Bombilla po candelabro
96 Blade Iron Set 1 K0609-05 K0609-05 K0609-05 K0609-05 Juego de soporte de paletas
98 Blade Set 1 K0604-25-030 K0604-25-070 K0604-25-070 K0604-25-002 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-01 K0064-01 K0064-01 K0064-01 Receptor de control remoto
106 Remote Control Receiver 1 K0219-01 K0219-01 K0219-01 K0219-01 Receptor de control remoto
108 Remote Control Transmier 1 K0474-02 K0474-02 K0474-02 K0474-02 Transmisor del control remoto
131 Fan Pull Chain Pendant 1 K0143-03 K0143-03 K0143-03 K0143-03 Pendiente del rador de cadena del venlador
132 Light Pull Chain Pendant 1 K0144-03 K0144-03 K0144-03 K0144-03 Pendiente del rador de cadena de luz
140 Balancing Kit 1 K0118-01 K0118-01 K0118-01 K0118-01 Kit de equilibrado
98
#
Item# in Parts List
Artículo# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Pre-installed Parts / Partes preinstaladas
Included Accessories / Accesorios incluidos
13183 140
132
Optional Accessories / Accesorios opcionales
These parts are used only if removing the light kit from the fan.
80
71 57 69 68
66
76
96
53
63
51
5
11
7
20
28
24
18
26
13
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
Estas partes se usan solamente si se retira el kit de iluminación del ventilador.
30
104
You will nd these screws in the motor’s shipping blocks.
Encontrará estos tornillos en los bloques para transporte del motor.
108 106

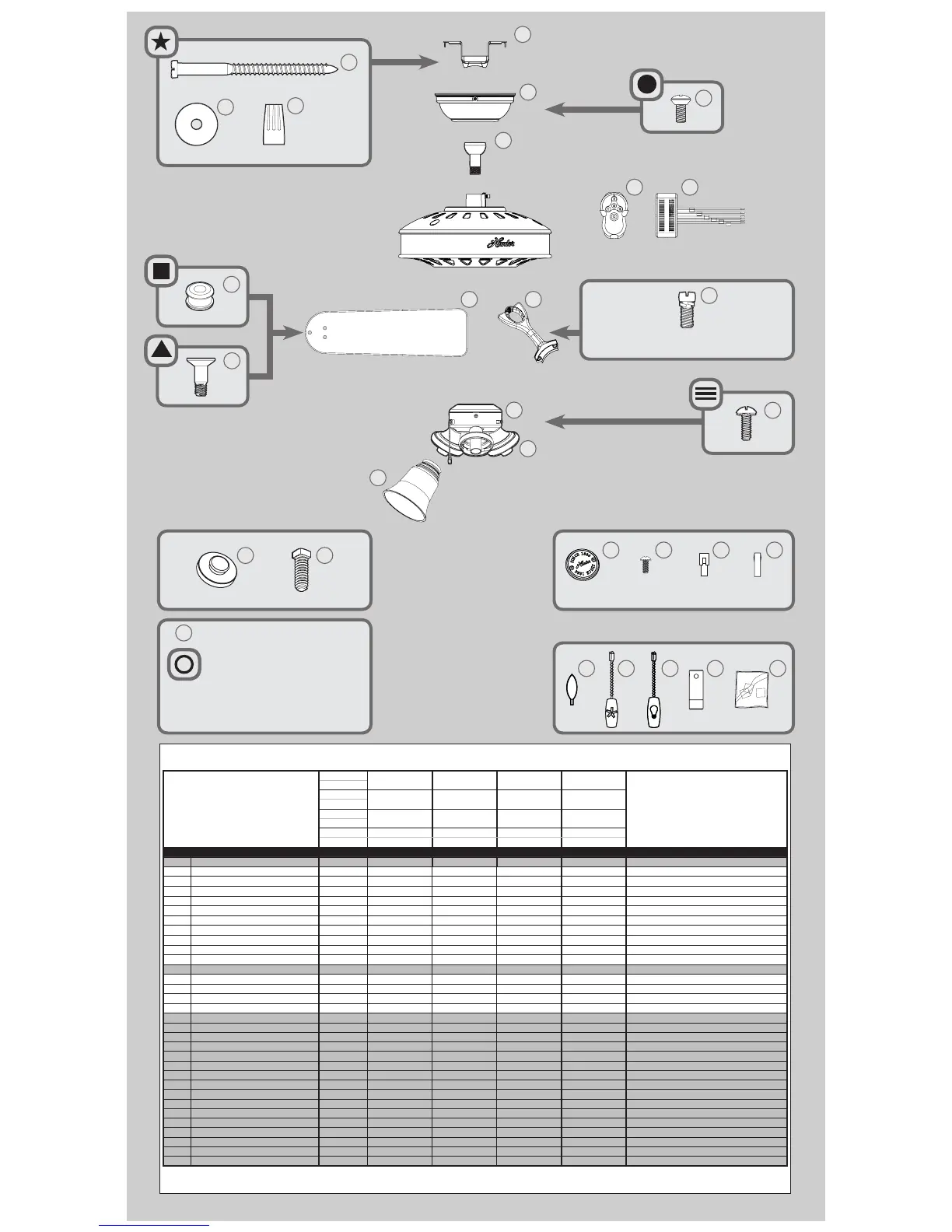

PARTS GUIDE
GUIA DE PARTES
