HunterDouglas Luminette Installation Operation Care

INSTALLATION
16

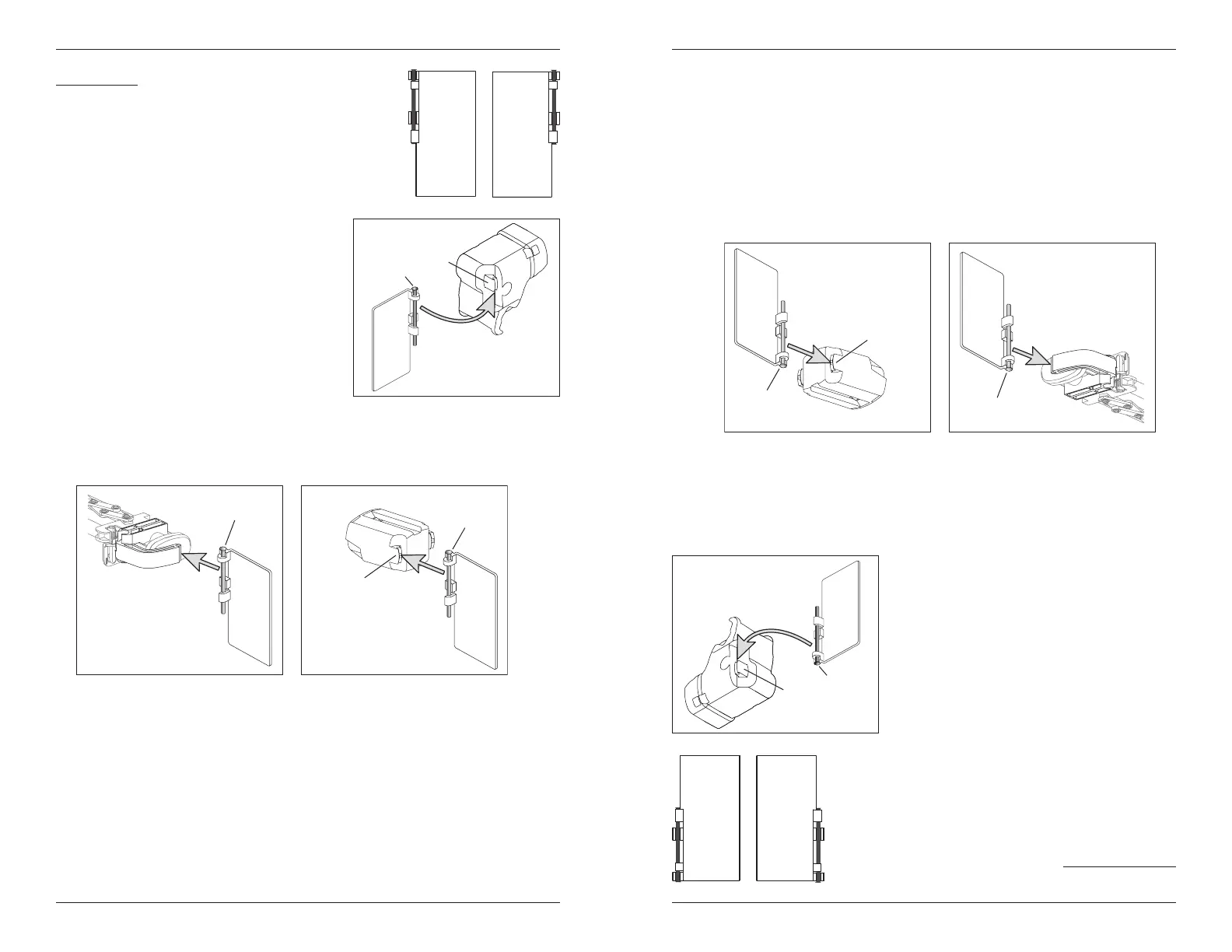

Swivel Plates
Swivel plates are right- and left-specific, marked by an R or
an L. The swivel plates are packaged with the product’s
hardware.
■ Snap the rivet on the swivel plate into the clip
on the front of the control end cap. Swivel plates
attached on the left will have STD L stamped on
the top. Swivel plates attached on the right will
have STD R on the top.
■ Snap the rivet on the other swivel plate onto the swivel arm (side stack) or into the front clip
on the non-control end cap (split stack). Swivel plates attached on the right will have STD R
stamped on the top. Swivel plates attached on the left will have STD L on the top.
STD R STD L
Swivel Plate
Side Stack
Swivel Arm
Rivet
Swivel Plate
Split Stack
Rivet
Front Clip
Non-Control
End Cap
STD
R
STD
R
Clip
Swivel
Plate
Control
End Cap
Rivet
STD L
INSTALLATION
16
Plaques articulées
Les plaques articulées, gauche et droite, sont munies d’une
indication (L=gauche, R=droite) et sont emballées avec la
quincaillerie.
■ Engagez le rivet de la plaque articulée dans
l’attache avant du capuchon de bout, côté
commande. Les lettres STD L seront gravées
en haut des plaques articulées fixées du côté
gauche. Les lettres STD R seront gravées en haut
des plaques articulées fixées du côté droit.
■ Engagez le rivet de la plaque articulée dans le bras articulé (rangement latéral) ou dans
l’attache avant du capuchon de bout sans commande (ouverture au centre). Les lettres
STD R seront gravées en haut des plaques articulées fixées du côté droit. Les lettres
STD L seront gravées en haut des plaques articulées fixées du côté gauche.
STD R STD L
Plaque articulée
Rangement latéral
Bras articulé
Rivet
Plaque articulée
Ouverture au centre
Rivet
Attache avant
Capuchon de bout côté sans commande
STD
R
STD
R
Attache
Plaque
articulée
Capuchon
de bout
côté
commande
Rivet
STD L
