HUROM H-310A - Assemblage

30

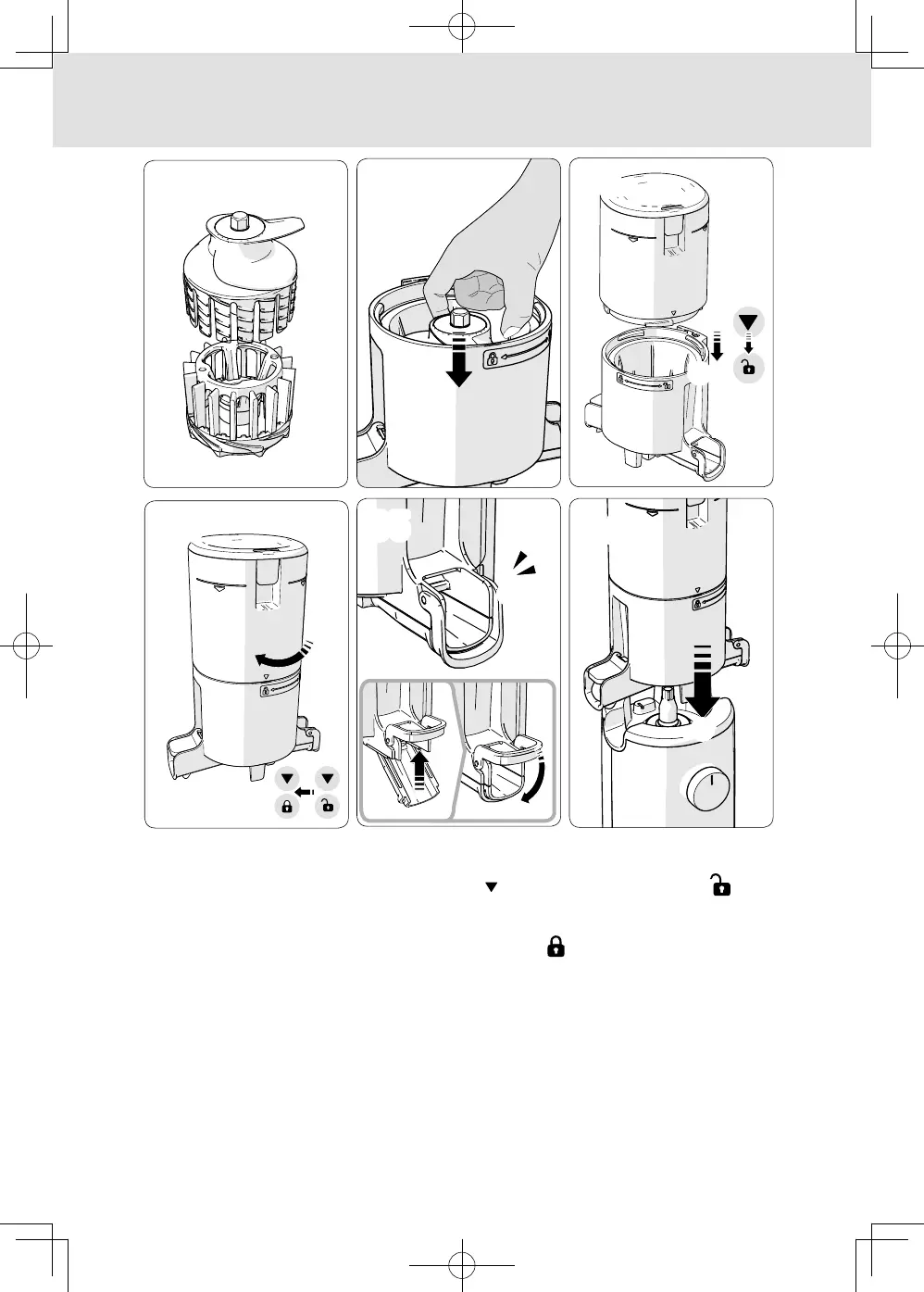

Assemblez le bas de la multi-vis (ΐ) avec son sommet (Ώ) de la manière indiquée par l’illustration.
Enfoncez l’assemblage de la multi-vis dans le récepteur.
Alignez le repère de l’assemblage du réservoir [ ] (΍) avec celui du récepteur [ ] (ΐ)
pour les assembler.
Faites tourner l’assemblage du réservoir dans le sens des aiguilles d’une montre jusqu’à ce que son
repère soit aligné avec celui de l’assemblage du récepteur [ ].
Si les composants internes ne sont pas assemblés correctement, le réservoir ne se fermera pas.
Vérifiez que le couvercle de la sortie d’évacuation et la boucle de fermeture (ΐ) du récepteur
sont bien verrouillés.
1. Fermez le couvercle de la sortie d’évacuation et verrouillez-le avec la boucle de fermeture.
2. Si le joint n’est pas en place ou si le levier n’est pas verrouillé correctement, du jus risque de fuir, ou
le levier risque de s’ouvrir pendant l’extraction.
Placez l’assemblage du récepteur sur le bloc principal de l’appareil (
Α).
Assemblez le récepteur et connectez-le au bloc principal de l’appareil.
01
02
03
04
05
06
5. Assemblage
01
Α
02
03
ΐ
΍
06
0504
ΐ
Α
