HURST EDraulic E3 - 8� Explication des Pictogrammes Dans Les Tableaux de Performance

45
en
es
fr
pt

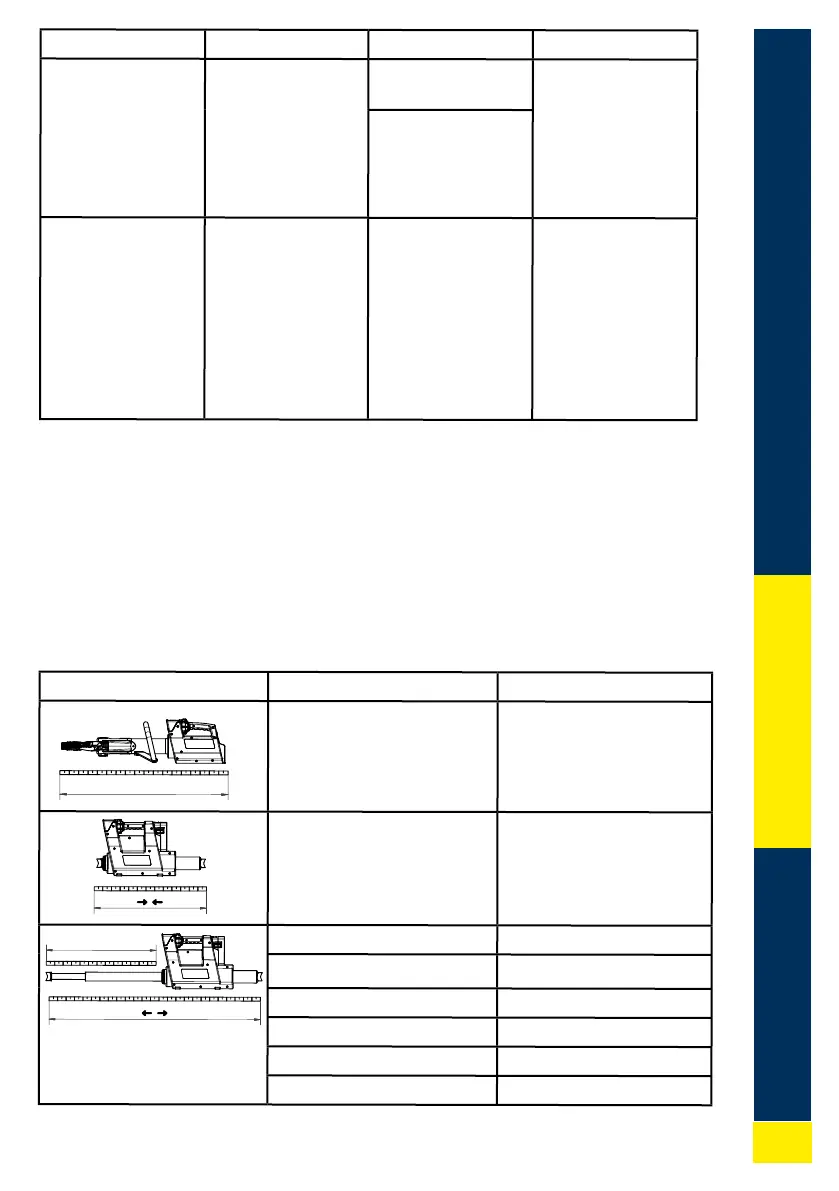

Défaut Contrôle Cause Solution
Fuite du liquide
hydraulique au
niveau de la tige
de piston
Joint de tige
défectueux
Suppression du
défaut par un
distributeur agréé,
par le personnel
formé par HURST
ou directement
par HURST
Piston
endommagé
Le temps de
travail utilisable
entre les di󰀨érents
cycles de charge
est inférieur à
5 minutes malgré
un chargement
conforme aux
prescriptions
Accu défectueux Remplacer l'accu
8. EXPLICATION DES PICTOGRAMMES DANS LES
TABLEAUX DE PERFORMANCE
Toutes les caractéristiques techniques sont soumises à des tolérances, c'est pour-
quoi il peut y avoir de faibles écarts entre les données du tableau et celles de votre
appareil�
8.1 Caractéristiques techniques
Vous trouverez les caractéristiques techniques des appareils à partir de la page 66�
Icône Description Remarque/
abréviationabréviation
Longueur (sans accu)
Longueur rétracté →L←
Longueur déployé ←L→
Course Hg
Course du piston 1 H1
Course du piston 2 H2
Force du piston 1 HSF1
Force du piston 2 HSF2
Ma
ßstab 1:10
Rechtecke für Maßband 50x23, Strich für Teilung 11,5 lang
L
Ma
ßstab 1:10
Rechtecke für Maßband 50x23, Strich für Teilung 11,5 lang
L
Hub
Laus
Ma
ßstab 1:10
Rechtecke für Maßband 50x23, Strich für Teilung 11,5 lang
Hg / H1 / H2
L
