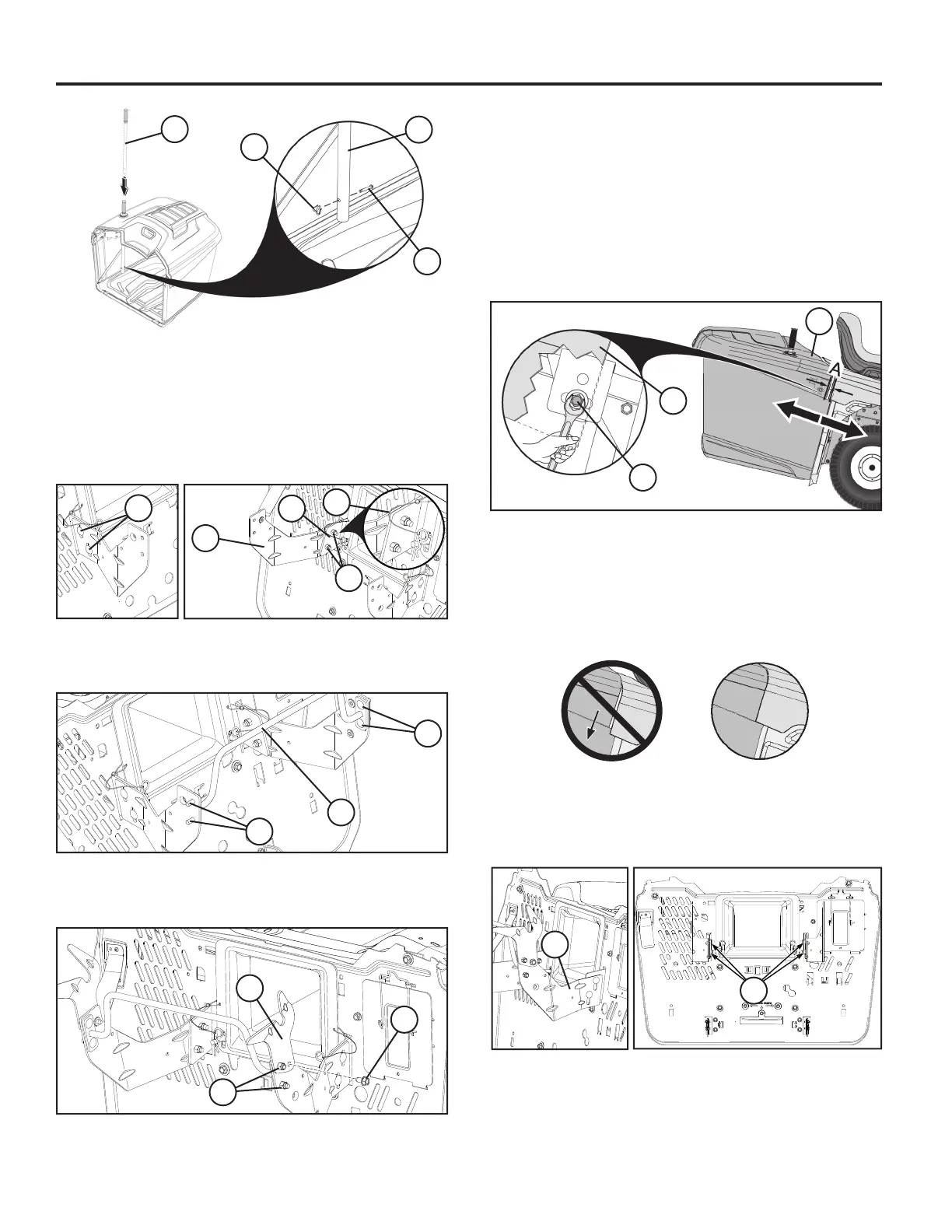

INSTALLATION DES FANGKORBTRÄGERS
• Verwenden Sie die beiden Karosserieschrauben (1) und die
beiden Muttern (2) zum Sichern der linken mittleren Halterung
(3) an der linken vorderen Halterung (4) wie abgebildet. Die
mittleren Halterungen sollten sich außerhalb der vorderen
Halterungen befinden. Wiederholen Sie den Vorgang auf
der gegenüber liegenden Seite.
HINWEIS: Die normale Position (5) ist dann, wenn die Kanten
der Halterungen wie abgebildet aufeinander ausgerichtet sind.
13
13
11
12
• Verbinden Sie die Strebe (6) mit der linken und mit der rechten
mittleren Halterung mit Hilfe der beiden Karosserieschrauben
(7) auf jeder Seite. Setzen Sie in diesem Schritt die Muttern
NICHT ein.
• Installieren Sie das linke Fangkorbgelenk (8) mit der
einzelnen Schraube (9) und der einzelnen Mutter (10) wie
abgebildet. Wiederholen Sie den Vorgang auf der gegenüber
liegenden Seite.
8
9
10
6
7
7
2
3
4
5
1
• Fangkorb wieder auf die Fangkorbträger aufsetzen (4).
• Bei Bedarf neu einstellen.
• Fangkorb abbauen.
• Muttern (3) nur lockern, NICHT entfernen.
• Bringen Sie die Fangkorbträgerhalterungen (4) durch
Anheben oder Absenken in die richtige Position und ziehen
Sie die Muttern wieder fest (3).
• Wenn sich der Fangkorb in der gewünschten Position befin-
det, die Einstellschrauben (2) an beiden Seiten mit 11,2 Nm
festziehen. NICHT zu stark anziehen.
• Bei Bedarf neu einstellen.
VERTIKALE EINSTELLUNG
Bei Bedarf kann die vertikale Position des Fangkorbs verstellt
werden, um den Kotflügel und die Fangkorboberseite korrekt
auszurichten (B).
AUSRICHTEN DES FANGKORBS
HORIZONTALE EINSTELLUNG
Der Traktor wird werkseitig mit fest montiertem Fangkorb geliefert.
Dessen Position kann bei Bedarf so eingestellt werden, dass sich
ein konstanter Abstand (A) zwischen Kotflügel und Fangkorbober-
seite ergibt. Ein idealer Abstand liegt bei ca. 6 mm.
• Einen Schraubenschlüssel (13 mm) unterhalb der Fangkor-
boberseite (1) einführen. Einstellschraube (2) nur lockern,
NICHT entfernen. Den Vorgang auf der gegenüberliegen-
den Seite wiederholen.
• Fangkorb in die gewünschte Position bringen.
1
1
2
B
4
3
2
