60
6
Entfernen Des Mähers
• Die Gerätekupplung auf “DISENGAGED” (LÖSEN) stellen.
• Drücken Sie den Hebel der Gerätehubvorrichtung ganz
nach unten.
• Gehäuseführung (P) aus der Halterung schieben.
• Die Feder (Q) des Kupplungskabels vom Zwischenhebel
(R) abnehmen.
VORSICHT: Die Riemenspannstange ist federgespannt.
Die Stange gut festhalten und langsam loslassen.
• Den Mäherriemen von der Antriebsrolle (M) abnehmen.
• Federklammer (E) ausbauen und Stange abnehmen.
• Federklammer (A) ausbauen und Stange abnehmen.
• Federklammer (D) ausbauen und Stange abnehmen.
VORSICHT: Die Hebel der Gerätehubvorrichtung ist
federgespannt. Die Stange gut festhalten und langsam
loslassen.
• Den Mäher von rechts unter dem Traktor hervorziehen.

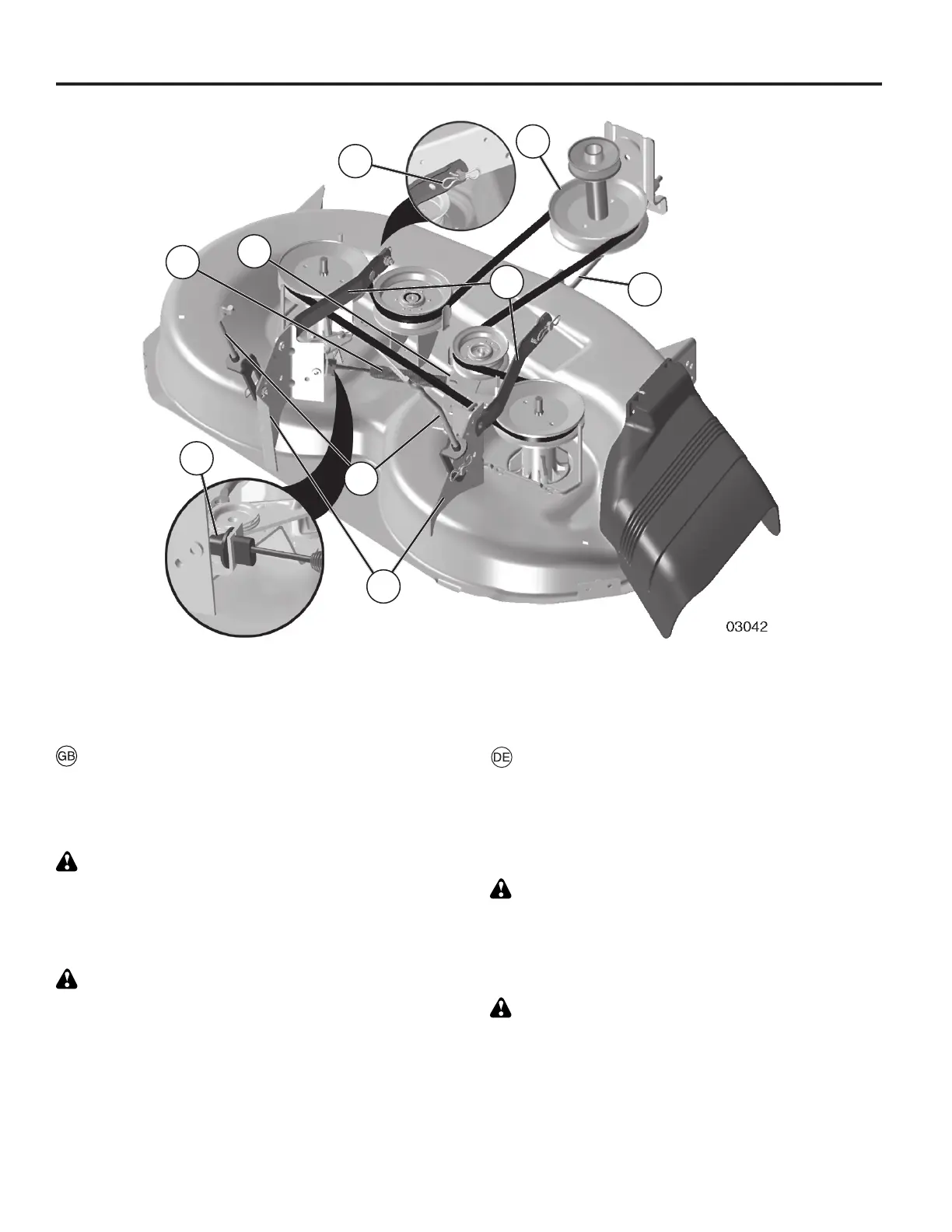

To Remove Mower
• Place attachment clutch in “DISENGAGED” position.
• Lower attachment lift lever to its lowest position.
• Push housing guide (P) and slide out of brack et.
• Remove clutch cable spring (Q) from idler arm (R).
CAUTION: Belt tension rod is spring loaded. Have a tight
grip on rod and release slowly.
• Remove mower belt from clutch pulley (M).
• Dismantle the retainer spring (E) and remove the lever.
• Dismantle the retainer spring (A) and remove the lever.
• Dismantle the retainer spring (D) and remove the lever.
CAUTION: Attachment lift lever is spring loaded. Have a
tight grip on rod and release slowly.
• Slide mower out from under right side of tractor.
E
C
P
M
A
A
Q
R
D
