Ersetzen des Schmelzstreifens (Abb. 4-5):
1. Die Hustler Teilenummer 385603370 bestellen.
2. Das zum Minuspol der Batterie führende Kabel
abklemmen.
3. Die Steckverbindung unterbrechen, die den Draht mit
dem Hauptkabelbaum verbindet.
4. Den alten Schmelzstreifen von der Anlasserklemme
entfernen.
5. Den alten Schmelzstreifen durch den neuen ersetzen,
wobei dieser zuerst mit der Anlasserklemme und
anschließend mit dem Hauptkabelbaum zu verbinden
ist.
WICHTIG: Den Schmelzstreifen stets durch einen für
dieses Fahrzeug geeigneten Schmelzstreifen ersetzen.
Scheinwerfer
Fällt ein Scheinwerfer aus, muss die Glühlampe ersetzt
werden.
Austausch der Glühlampe:
1. Untere Abdeckung nach vorne abziehen. Abb. 4-6
2. Fassung gegen den Uhrzeigersinn drehen und vom
Scheinwerfergehäuse abnehmen.
3. Alte Glühlampe entfernen. Abb. 4-7
4. Neue Glühlampe in die Fassung stecken und Fassung
mit Glühlampe in das Gehäuse einsetzen.
Ersatzglühlampe
Scheinwerferglühlampe Typ. . . . JIS S25 BA15 12V 23W
Armaturentafelbeleuchtung
Austausch einer durchgebrannten Armaturenbeleuchtung:
1. Untere Abdeckung nach vorne abziehen. Abb. 4-7
2. Die vier Schrauben entfernen, mit denen die Front-
platte auf dem Armaturenbrett befestigt ist. Abb. 4-8
3. Die Frontplatte des Armaturenbretts entfernen.
Abb. 4-8
4. Die Glühlampe zusammen mit der Fassung eine halbe
Umdrehung gegen den Uhrzeigersinn drehen und
herausziehen. Abb. 4-9
5. Die alte Glühlampe durch eine neue ersetzen und
Glühlampe und Fassung wieder eindrehen.
6. Die Frontplatte und die untere Abdeckung wieder
anbringen.
Ersatzglühlampen
Anzeigeglühlampe Typ. . JIS T6.4 14V 3W (Anzahl: 5)
Anzeigeglühlampe Typ. . JIS T5 13,5 V 2 W (Anzahl: 1)

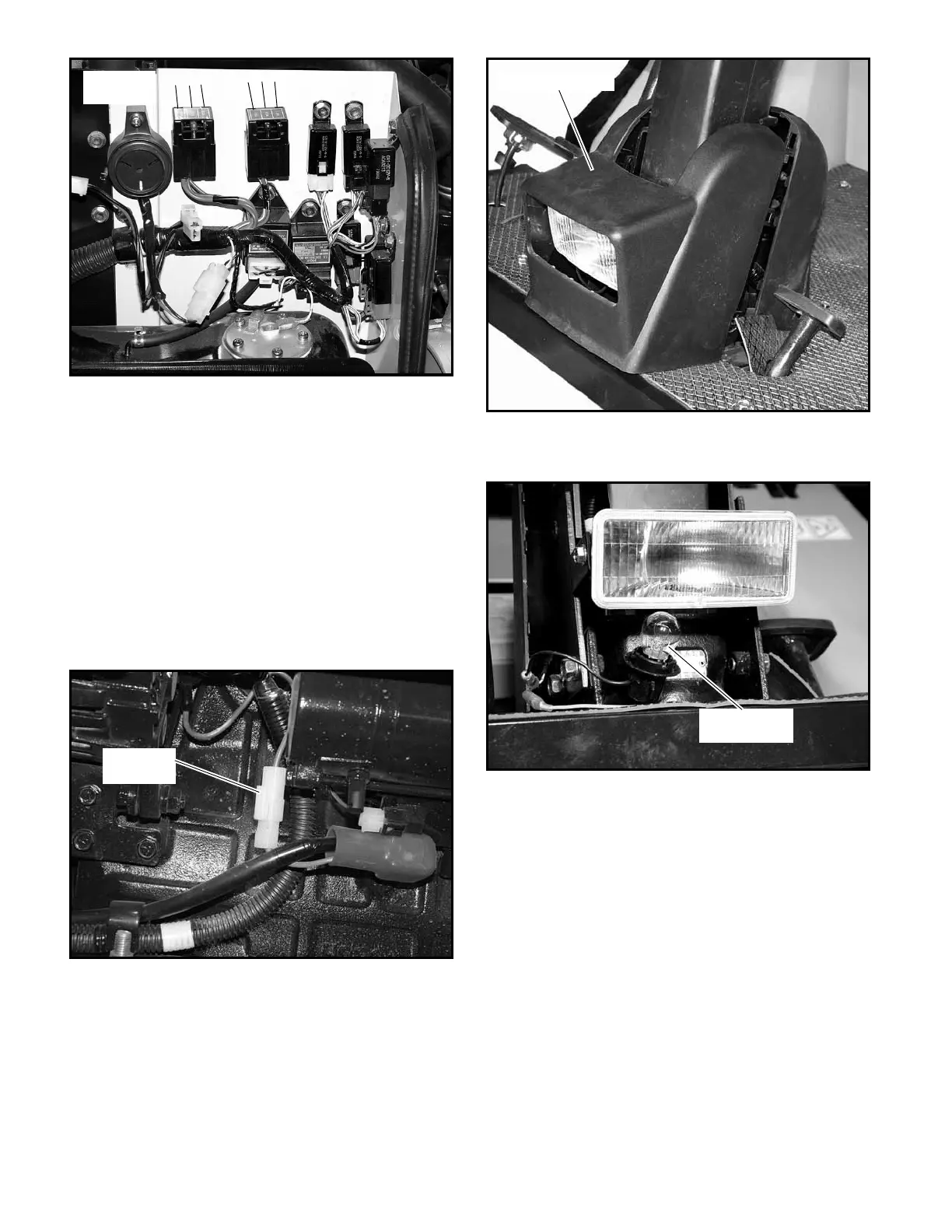

Abb. 4-4
