10 Digitalanzeige

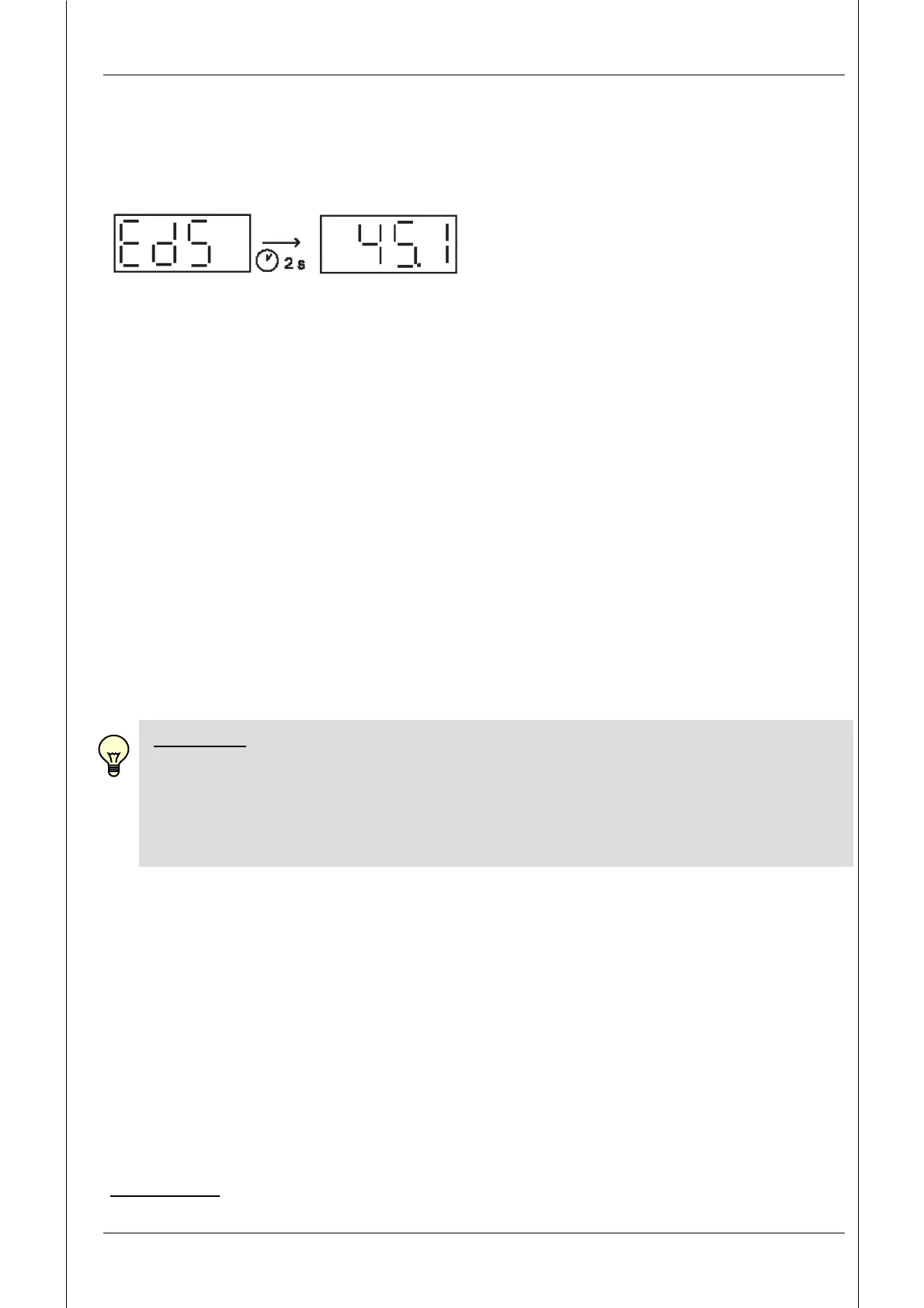

Nach Einschalten der Versorgungsspannung zeigt das Gerät kurz "EdS" an und beginnt
mit der Anzeige des aktuellen Druckes.
In den Grundeinstellungen kann die Anzeige wie folgt geändert werden:
• Anzeige des Maximalwertes "TOP"
Der höchste im System gemessene Druck seit dem Einschalten des Gerätes bzw.
dem letzten Rücksetzvorgang wird permanent angezeigt.
• Anzeige des eingestellten Schaltpunktes "S.P. 1", "S.P. 2"
Je nach Variante kann der Schaltpunkt 1 bzw. Schaltpunkt 2 permanent angezeigt
werden.
• Anzeige dunkel "OFF"
Das Display ist ausgeschaltet.
Je nach Einstellung erscheint nach der Einschaltmeldung kurz "TOP", "S.P. 1",
"S.P. 2" oder "OFF" in der Anzeige. Der aktuelle Druck kann kurzzeitig zur Anzeige
gebracht werden, indem die Taste ◄ oder ► betätigt wird.
• Bei der Einstellung "Anzeige des aktuellen Drucks" besteht die Möglichkeit, durch
Betätigen der Taste ◄ oder ► den Maximalwert anzuzeigen. Dieser wird dann für 3s
dargestellt.
Der Maximalwert kann in jedem Anzeigemodus durch kurzes, gleichzeitiges Drücken
der ◄ und ► Taste zurückgesetzt werden. Dieser Vorgang wird durch die Meldung
"rES" im Display quittiert.
HINWEISE:
• Übersteigt der aktuelle Druck den Nenndruck des Gerätes, so kann er nicht
mehr angezeigt werden und die Anzeige beginnt zu blinken.
• Liegt der aktuelle Druck unterhalb 0,75 % des Nennbereiches, so wird 0 bar
angezeigt.
11 Ausgangsverhalten
11.1 Schaltausgänge
Der EDS 3000 verfügt über 1 bzw.2 Schaltausgänge. In den Grundeinstellungen kann
folgendes Schaltverhalten eingestellt werden:
11.1.1 Einstellung auf Schaltpunkt (SP)
Zu jedem Schaltausgang kann ein Schaltpunkt und eine Hysterese eingestellt werden.
Der jeweilige Ausgang schaltet, wenn der eingestellte Schaltpunkt erreicht wurde und
schaltet zurück, wenn der Rückschaltpunkt unterschritten wurde. Der Rückschaltpunkt
wird durch die eingestellte Hysterese bestimmt (Rückschaltpunkt = Schaltpunkt minus
Hysterese).
Abkürzungen: "S.P.1", "S.P.2" = Schaltpunkt 1 bzw. 2
"H.Y.1", "H.Y.2" = Hysterese 1 bzw. 2
