EDS 3000 11
Stand: 08.10.2021 HYDAC ELECTRONIC GMBH Mat. Nr.: 669851
Lo.1
Hi.1 plus 1% FS
Lo.1 minus 1% FS
P
t
Sicherheitszone
Sicherheitszone
Ein
Aus
Aus
Ein
Ein
Aus
Rückschaltwert
Schaltwert
Rückschaltwert
Schaltwert
hi.1

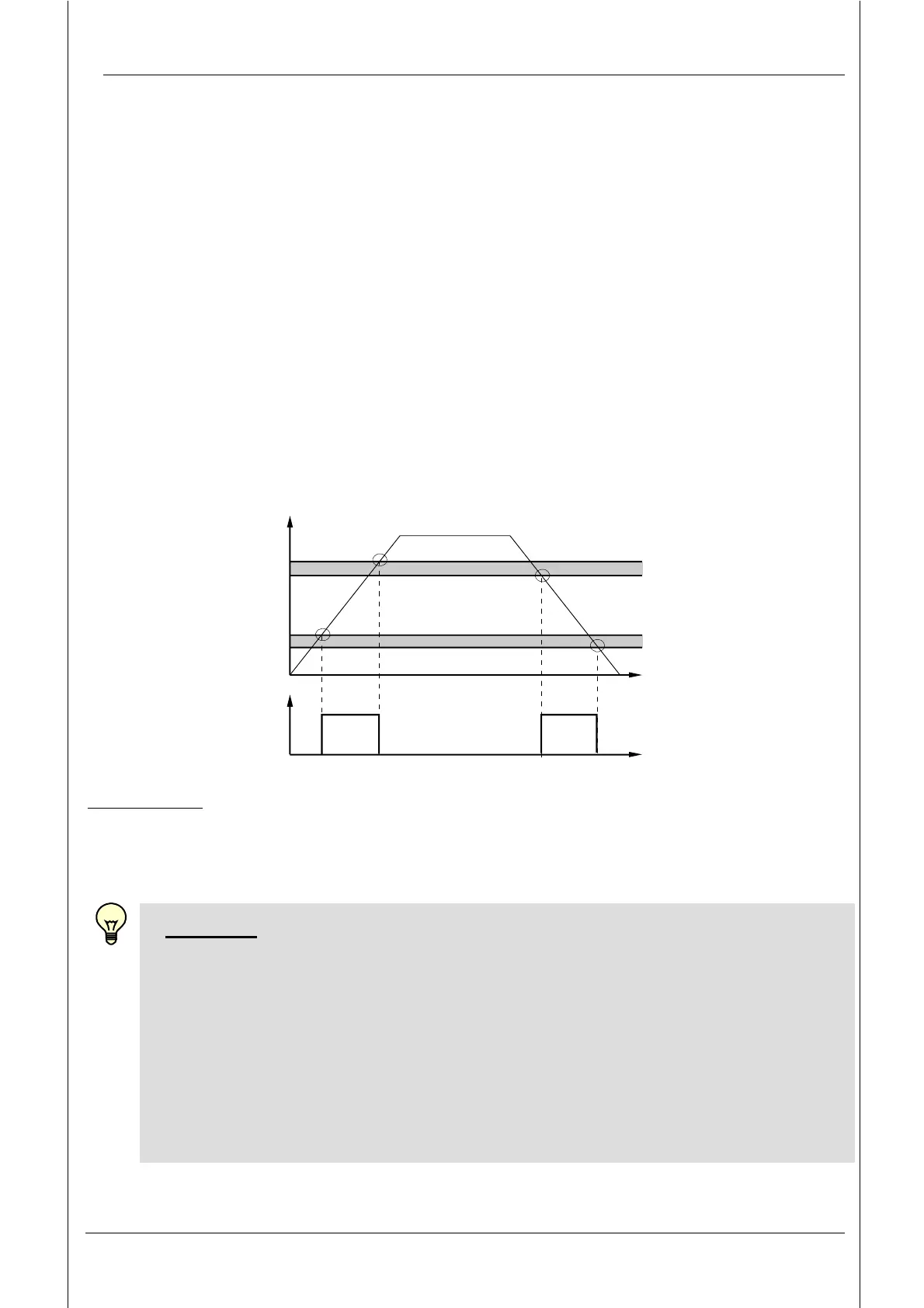

11.1.2 Einstellung auf Fensterfunktion (WIN)
Die Fensterfunktion ermöglicht es, einen Bereich zu überwachen. Zu jedem
Schaltausgang können jeweils ein oberer und ein unterer Schaltwert eingegeben
werden, die den Bereich bestimmen.
Der jeweilige Ausgang schaltet, wenn der Druck in diesen Bereich eintritt. Bei Verlassen
des Bereiches, d.h. wenn der Rückschaltwert über- bzw. unterschritten wird, schaltet
der Ausgang zurück.
Der untere Rückschaltwert liegt knapp unter dem unteren Schaltwert (unterer
Schaltwert minus 3-fache Schrittweite, siehe Kapitel 11.3 Einstellbereiche für die
Schaltausgänge). Der obere Rückschaltwert liegt knapp über dem oberen Schaltwert
(oberer Schaltwert plus 3-fache Schrittweite, siehe Kapitel 11.3 Einstellbereiche für die
Schaltausgänge). Der Bereich zwischen Schalt- und Rückschaltwert bildet eine
Sicherheitszone, die verhindert, dass unerwünschte Schaltvorgänge erfolgen (z.B.
ausgelöst durch Pulsationen einer Pumpe).
Beispiel für Schaltausgang 1 (Schließerfunktion):
Abkürzungen:
"Hi 1", "Hi 2" = High level 1 bzw. 2 = oberer Schaltpunkt 1 bzw. 2
"Lo 1“, "Lo 2" = Low level 1 bzw. 2 = unterer Schaltwert 1 bzw. 2
"FS" (Full Scale) = bezogen auf den vollen Messbereich
HINWEISE:
• Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein-und Ausschalten),
wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 bar, und kleiner
als der Nenndruckbereich liegen.
• Eine Einstellung des oberen Schaltwertes (Hi) ist nur möglich, wenn er
oberhalb des zugehörigen unteren Schaltwertes (Lo) liegt.
• Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein- und Ausschalten),
wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 bar +
Offsetwert, und kleiner als die Messbereichsobergrenze + Offsetwert liegen.
