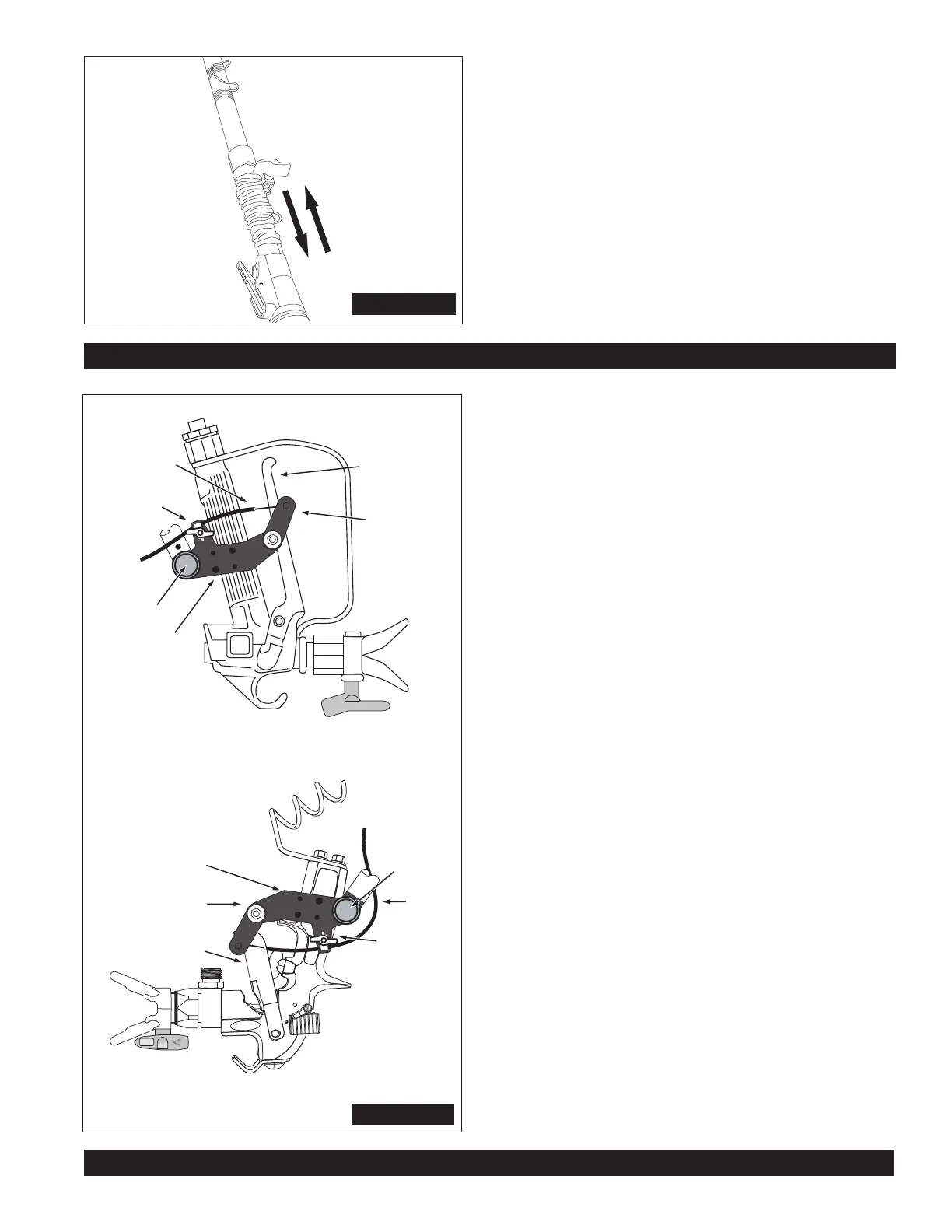

Figura 3
Cómo instalar la pistola atomizadora
Instalación de la
pistola para uso a
dos dedos
Instalación de la
pistola para uso
a cuatro dedos
Abrazadera
de la pistola
(no se muestra)
Separador
(no se
muestra)
Gatillo
Cable
Botón
de liberación
Sujetador
del cable
Abrazadera
de la pistola
Separador
(no se muestra)
Gatillo
Cable
Botón
de liberación
Sujetador
del cable
Cómo ajustar la longitud del tubo
Utilizando la ilustración para uso a dos dedos o a cuatro dedos
como guía (Figura 3), seguir estos pasos para instalar la pistola
atomizadora en el soporte de la pistola:
Instalar la pistola atomizadora
1. Preparar la pistola atomizadora y el sistema de suministro de
líquido para uso.
2. Apagar la bomba del líquido y despresurizar la pistola
atomizadora conforme a las instrucciones de los fabricantes
de la bomba y de la pistola atomizadora.
3. Colocar el mango de la pistola atomizadora en la abrazadera de
la pistola y sujetarla contra el frente de la abrazadera.
4. Deslizar el mango de la pistola hacia arriba o hacia abajo para
ubicar el separador cerca del borde frontal e inferior del gatillo.
5. Apretar el tornillo de orejas de la abrazadera para sujetar el mango
de la pistola rmemente en posición. No apretar el tornillo excesiva-
mente; ello puede doblar el tornillo o dañar las roscas del mismo.
6. Sujetar la manguera para líquidos en los dos sujetadores del tubo
QuickReach
®
para rociado.
Ajustar el separador
1. Aojar la tuerca de orejas que sujeta el cable.
2. Colocar el separador a aproximadamente 1.6 mm (1/16") del
gatillo para tener un margen de seguridad a n de que la pistola
atomizadora no se dispare accidentalmente.
3. Apretar la tuerca de orejas que sujeta el cable.
Ajustar el ángulo de rociado
1. pulsar el botón de liberación.
2. Rotar el conjunto del cabezal de modo que la pistola atomizadora
esté orientada para rociar al ángulo deseado.
3. Botón de liberación.
Retirar la pistola atomizadora
1. Apagar la bomba del líquido y despresurizar la pistola
atomizadora conforme a las instrucciones de los fabricantes
de la bomba y de la pistola atomizadora.
2. Aojar el tornillo de orejas de la abrazadera de la pistola y retirar
la pistola atomizadora del cabezal.
Seguir estos pasos para extender o retraer el tubo telescópico
QuickReach
®
para rociado a n de adecuarlo a necesidades
especícas.
1. Girar la perilla del collar inmovilizador, aproximadamente una
vuelta, en sentido antihorario (Figura 4).
2. Extender o retraer el tubo de extensión a la longitud deseada.
3. Rotar el tubo de extensión si fuera necesario para que la pistola
atomizadora esté orientada en la dirección correcta.
4. Girar la perilla del collar inmovilizador en sentido horario para
inmovilizar el tubo de extensión en posición.
Figura 4
Perilla del collar
inmovilizador
