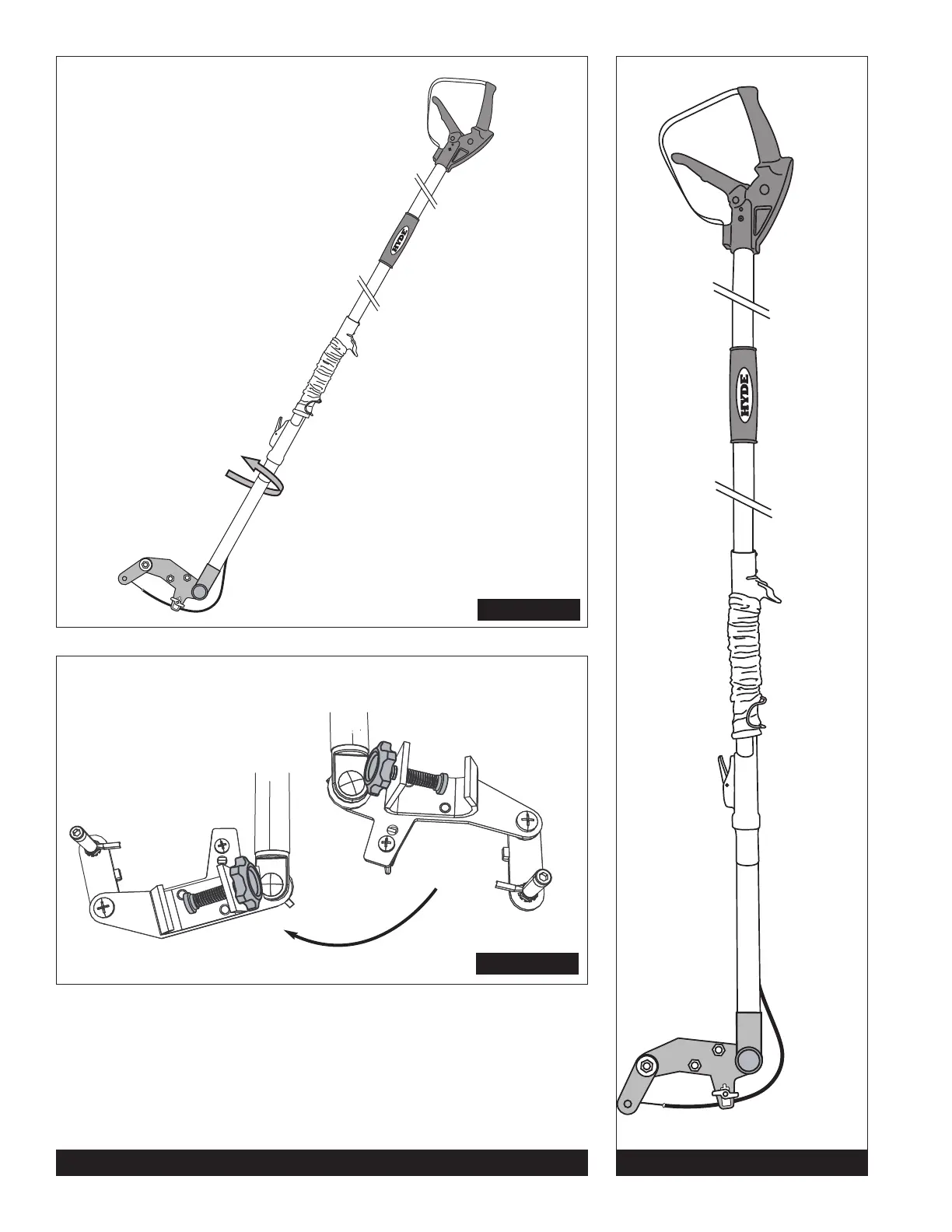

Cómo congurar el soporte para usar una pistola atomizadora a dos o a cuatro dedos
Figura 1
Figura 2
Componentes y terminología
Soporte de
la pistola
Conector
Palanca in-
movilizadora
Abrazadera
para
manguera
de líquido
Perilla del
collar
inmovilizador
Perilla del collar
inmovilizador
Gatillo
Tubo de
extensión
Conguración de pistola para
uso a dos dedos
Conguración de pistola para
uso a cuatro dedos
1. Presione el botón con resorte y gire el conjunto del cabezal para cambiar entre las
conguraciones de la pistola atomizadora para uso a dos o a cuatro dedos (Figura 1).
2.
Botón de liberación para mantener el cabezal en posición.
3. Aojar la perilla del collar inmovilizador y rotar la estación de acoplamiento para
orientar adecuadamente el soporte de la pistola para rociado (Figura 2).
4. Apretar el collar inmovilizador.
NOTA: El soporte
de la pistola debe
apuntar en la
misma dirección
que el gatillo
