37
• Conecte un cable de cada válvula (no importa cuál cable)
a un solo cable “común” del regador (normalmente
blanco).
• Conecte el cable restante de cada válvula a otro cable
colorido del regador.
Consulte la figura 3.
La carga máxima para cada estación/bomba es 250 mA, la carga
máxima para el controlador es 500 mA.
Si la distancia entre el controlador de regador y las válvulas no
supera los 210 m (700’), utilice el cable del regador o un cable de
termostato calibre 20 (AWG) con recubrimiento de plástico para
conectar el controlador de regador a las válvulas. Si la distancia
supera los 210 m (700’), utilice un cable calibre 16 (AWG).
Importante: Todos los cables se deben unir con empalmes
plásticos, soldaduras y/o cinta de vinilo. Se recomienda utilizar
un engrasador en ambientes húmedos como una caja de válvulas
para evitar la corrosión de la conexión y para protegerla de la
filtración de agua.
Conexión de las válvulas eléctricas
Pele 12 mm (1/2”) del aislamiento de plástico de los extremos
de cada cable individual. Cada válvula tiene dos cables. Un
cable (no importa cuál) se debe conectar como el “común”. El
otro cable de la válvula debe conectarse al cable de la estación
específica que controlará dicha válvula. Los cables comunes
para todas las válvulas pueden conectarse juntos a un cable
Estación 1
Empuje la
lengüeta hacia
arriba para
liberar el
cable.
Pele el cable
Empuje
Sólo conecte una válvula a
cada terminal (estación)
Figura 4
Al
controlador
Empalme
plástico
Cable común
Válvula

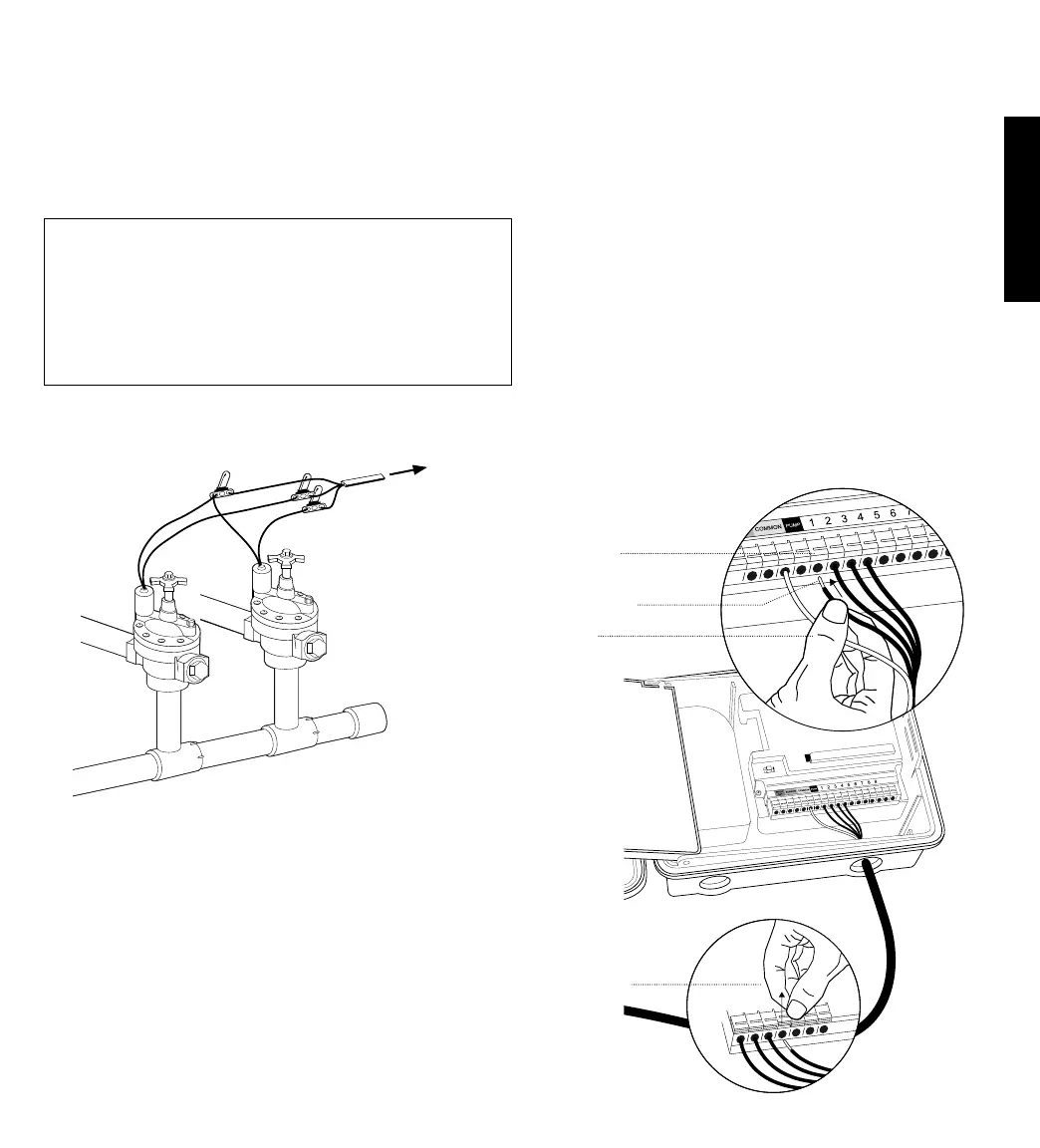

Figura 3:
Conexión de las
válvulas eléctricas
común que da al controlador. Para evitar peligros eléctricos
se debe conectar sólo una válvula a cada estación. Consulte la
figura 4
Importante: El cable se puede enterrar en el suelo; sin embargo,
para mayor protección, los cables pueden extenderse por un tubo
de PVC y enterrarse en el suelo. Tenga cuidado y evite enterrar los
cables en sitios donde se puedan dañar por futuras excavaciones o
zanjas.
Su controlador está equipado con terminales simples “a presión”
para una conexión fácil. Conecte el cable común al terminal común.
Conecte los cables restantes a las ubicaciones de los terminales
correspondientes.
ESPAÑOL
