1. Elija una ubicación.
Al elegir la ubicación para su HRC 100 C, considere lo
siguiente:
• Elija una ubicación cerca de la fuente de alimentación (si
tiene cableado) o del tomacorriente si utiliza el cable que
se suministra.
• Asegúrese de que las temperaturas de funcionamiento
no sean bajo 0° Centígrados ni sobre 70° Centígrados
(bajo 32° ni sobre 158° Fahrenheit)
• Ubíquelo lejos de la luz directa del sol si es posible.
• Asegúrese de dejar un espacio de al menos 22,86 cm
hacia la izquierda del controlador para que la puerta
abra con vaivén después de la instalación.
• Ubique el controlador donde exista un acceso fácil al
cable del regador (desde las válvulas). Si se coloca al
exterior, cierre la puerta del compartimiento para que
el controlador no sufra por la intemperie. Para cerrar:
Inserte la llave y gire en dirección de las manecillas del
reloj hasta la posición de cierre.
Nota: Los controladores de regadores son resistentes a la
intemperie a UL-50 y clasificaciones ETL
®
, pero no se deben
colocar en áreas donde el flujo continuo de agua pudiese
producir algún daño.
2. Instale el controlador
• Use la plantilla de montaje (incluida) para marcar la
ubicación del tornillo de montaje en la pared. Consulte la
figura 1
• Instale un tornillo No. 8 (incluido) en la pared, en la
ubicación superior de la plantilla. Deje que sobresalga
la cabeza del tornillo 0,32 cm (1/8”) de la pared. Utilice
anclas de expansión (incluidas) en yeso o mampostería,
si es necesario, para una sujeción segura.
• Deslice el HRC 100 C sobre el tornillo sobresaliente (con
la ranura con forma de cerradura en la parte posterior).
Consulte la figura 2
• Coloque un tornillo No. 8 a través de uno de los dos
orificios preformados ubicados en el gabinete posterior
inferior. Consulte la figura 2
3. Conecte los cables de la válvula al controlador
• Pele 12 mm (1/2”) del aislamiento de plástico de los
extremos de cada cable de válvula en el controlador.

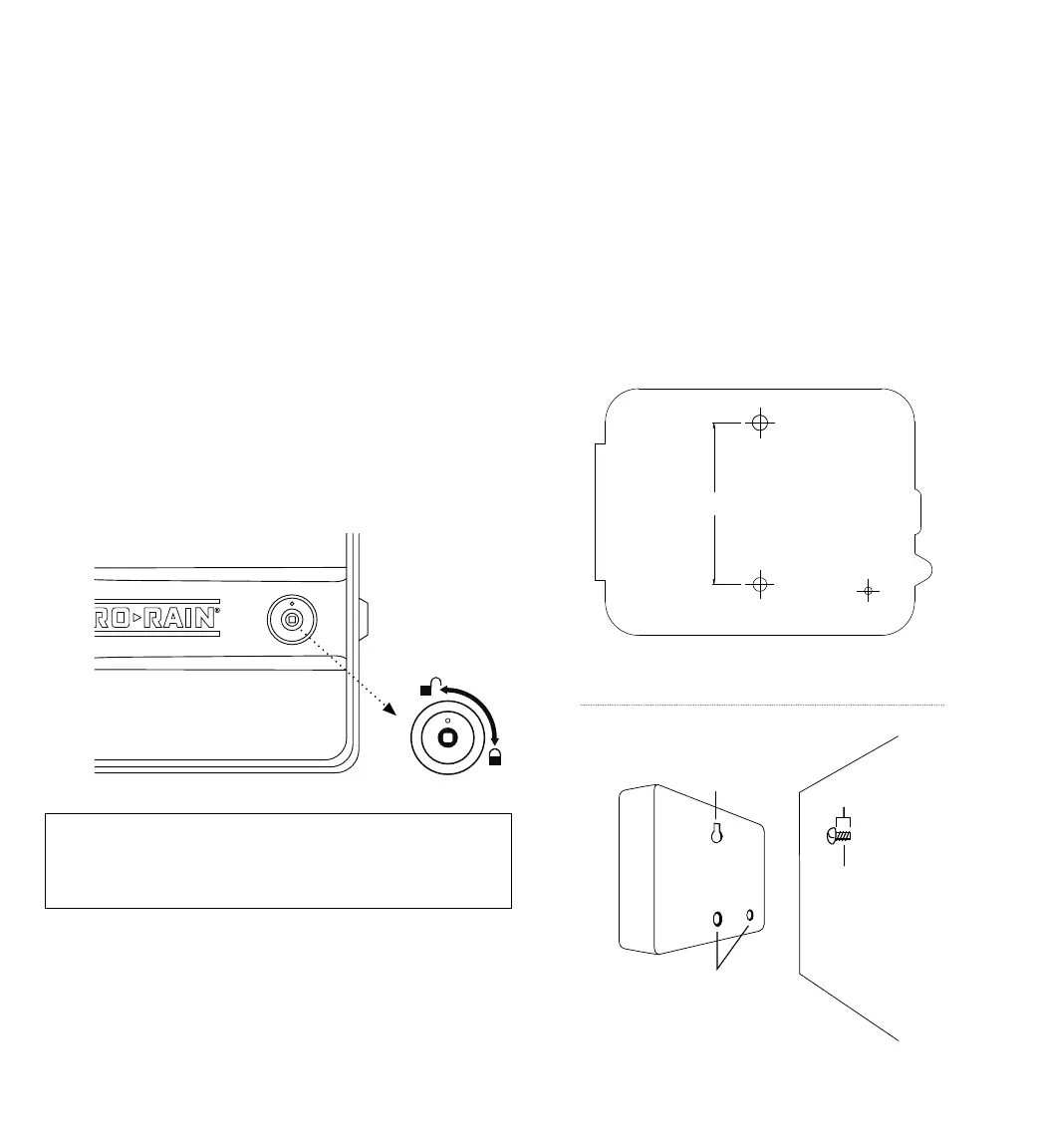

Figura 2: Cuelgue el controlador con un tornillo
en el orificio tipo cerradura.
Orificio con forma
de bocallave
Orificios de montaje
preformados
Tornillo No. 8
Pared
1/8"
MOUNTING TEMPLATE
GABARIT D`INSTALLATION
PLANTILLA DE MONTAJE
4.17”
(106 mm)
Figura 1: Use la plantilla de montaje (incluida)
