Ibiza MINI SPIDER - Page 34

©Copyright LOTRONIC 2016 QUAD8-FX Page 34

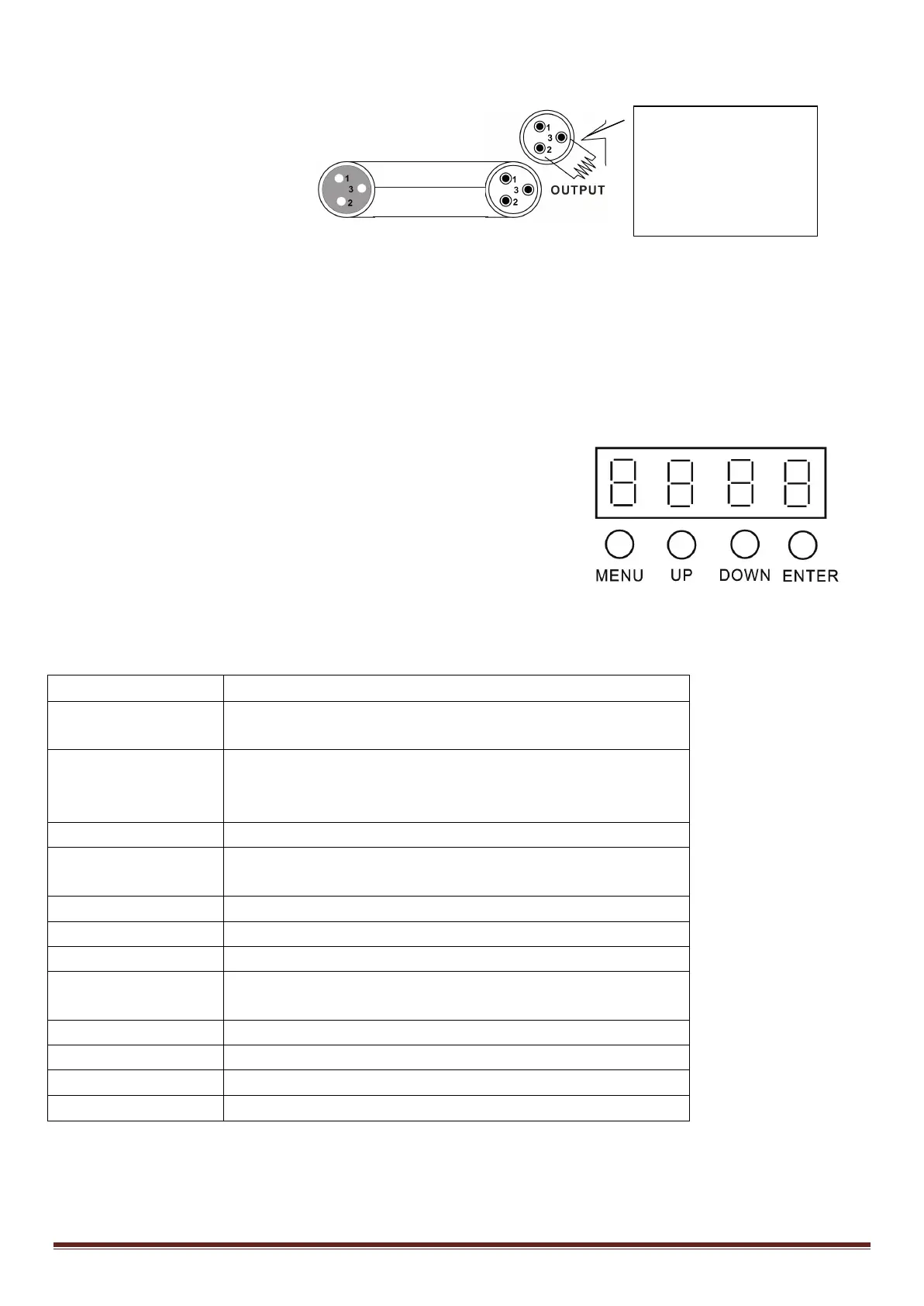

KABELCONNECTOREN
De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben.
DMX connector configuratie
De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het
aanbevolen een DMX signaal eindweerstand aan te sluiten.
LET OP
Geen contact maken tussen common en chassis massa. Indien de common op de massa aangesloten is kan een
aardlus ontstaan en het toestel werkt willekeurig. Controleer de kabels d.m.v. een ohmmeter om de polariteit te
controleren en te waarborgen dat de pins niet op aarde aangesloten of met elkaar kortgesloten zijn.
CONTROLE PANEEL
Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN
toetsen totdat u de gewenste functie bereikt. Druk ENTER. Wijzig de
waarde d.m.v. de UP/DOWN toetsen en druk ENTER. Houd nu de MENU
toets ingedrukt tijdens tenminste 3 seconden om de instelling te
bevestigen en in het geheugen op te slaan. Indien de MENU toets niet
gedurende 8 seconden wordt ingedrukt zal het toestel de instelling
automatisch opslaan. Druk MENU om het menu zonder wijzingen te verlaten.
FUNCTIETABEL
ADDR
001 - 512, instelling van de DMX adres
CHND
11 ch
39 ch, kies de kanaal modus
SLND
Mast
SL 1
SL 2 ( MAST,SL OPTION)
SHND
SH 0 – SH 15, kies de show modus
AUTO
OFF
ON (Auto Mode)
SOUN
On – Off (SOUND CONTROL)
SENS
000 – 100 geluidsgevoeligheid (0 min, 100 max)
LED
On - Off (display achtergrondverlichting ON/OFF)
DISP
Disp
Dsip (Reverse Display)
TINT1
Yes - No
TINT2
Yes - No
TEST
Test
RSET
Reset
Instellingen
DMX Adres Instelling
1. Druk de MENU toets totdat “ADDR” verschijnt en druk ENTER.
INGANG
COMMON
DMX +
DMX-
120 ohm 1/ 4W
weerstand tussen pin
2 (DMX-) en pin 3
(DMX+) van de laatste
unit.
