Ibiza MINI SPIDER - Panel de Control

©Copyright LOTRONIC 2016 QUAD8-FX Page 46

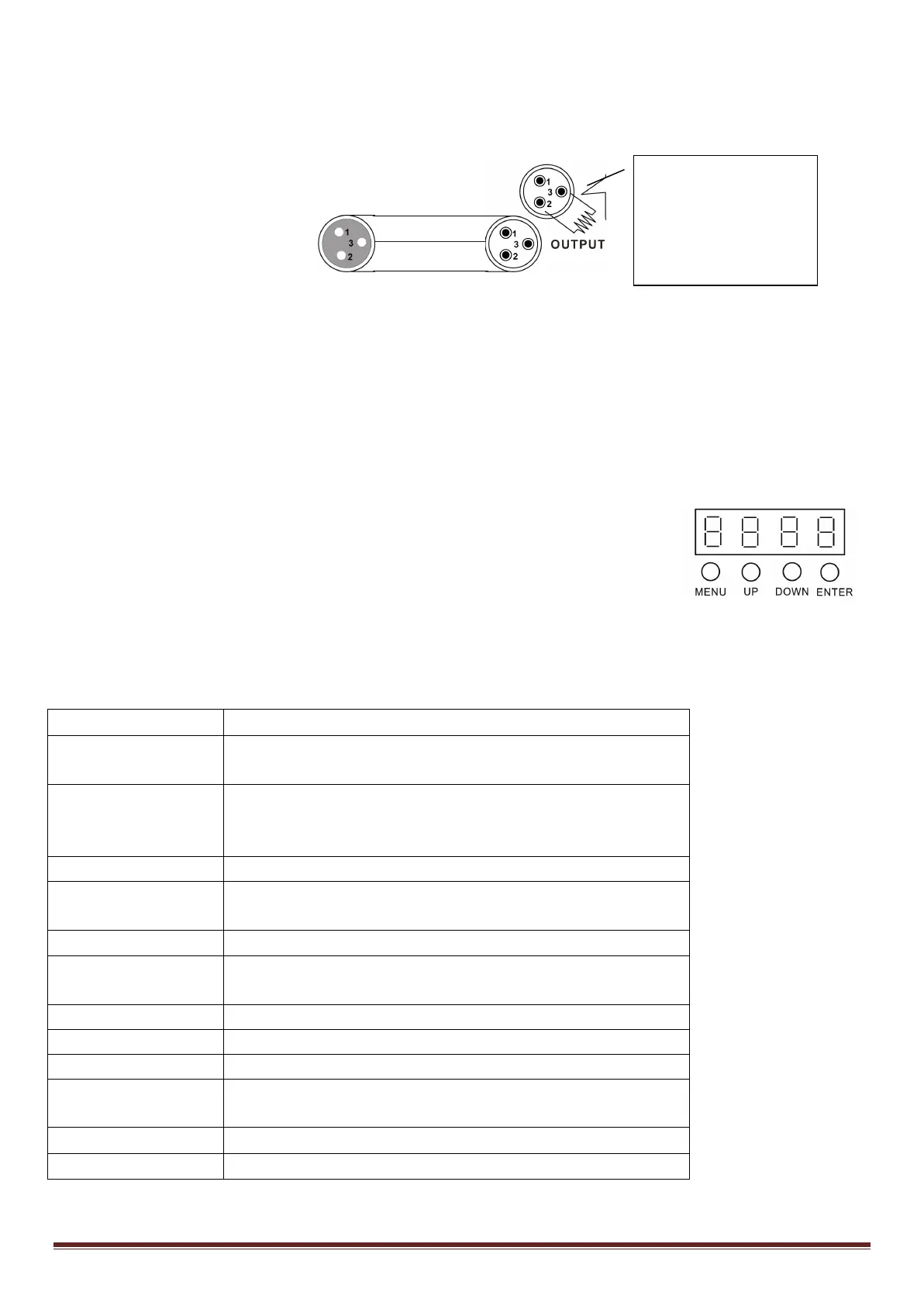

CONECTORES DE CABLE
El cable debe poseer una clavija XLR macho por un lado y una clavija XLR hembra por la otra.
Configuración de los conectores DMX
La resistencia de fin de línea reduce los errores de señal. Para evitar los problemas de transmisión de señal, siempre
es recomendable conectar una resistencia al final de la línea DMX.
ATENCION
No debe de haber ningún contacto entre el comun y la masa de chasis del equipo, esto puede provocar que su
equipo se comporte de una manera extraña. Asegúrese con un tester que la polaridad de los cables es la correcta.
PANEL DE CONTROL
Para acceder al menu principal, apriete en la tecla MENU. Apriete en las teclas
UP/DOWN hasta que aparezca la función deseada. Cuándo la visualice, apriete en
ENTER. Cuándo una funcón este seleccionada, cambie los ajustes mediante las teclas UP
y DOWN. Cuándo haya acabado los ajustes, apriete en ENTER.
Cuando haya acabado de ajustar, pariete en ENTER y apretar la tecla MENU apretada durante tres segundos para
memorizar los nuevos ajustes en mémoria. Para salir sin cambios, apriete la tecla MENU. El display se protegerá
después de 30 segundos. Apriete la tecla MENU durante tres segundos para desbloquear.
FUNCIONES
ADDR
001 - 512, AJUSTE DE LA DIRECCIÓN DMX
CHND
11 canales
39 canales, seleccione el número de canales
SLND
Mast
SL 1
SL 2 ( MAST,SL OPTION)
SHND
SH 0 – SH 15, Selección del modo demo
AUTO
OFF
ON (Auto Mode)
SOUN
On – Off (CONTROL POR SONIDO)
SENS
000 – 100 Ajuste de la sensibilidad de audio (0 = min. 100 =
max.)
TINT
Si - No
TINT
Si - No
LED
On - Off (ON/OFF iluminación de pantalla)
DISP
Disp
Dsip (inversion del display)
TEST
Test
RSET
Reset
COMUN
RESISTENCIA de 120 Ω
1/ 4w entre pin 2
(DMX-) Y pin 3 (DMX+)
en el último equipo
