ZŁĄCZA
Przewód musi posiadać złącze XLR męskie na jedym końcu, oraz XLR żeńskie na drugim końcu.

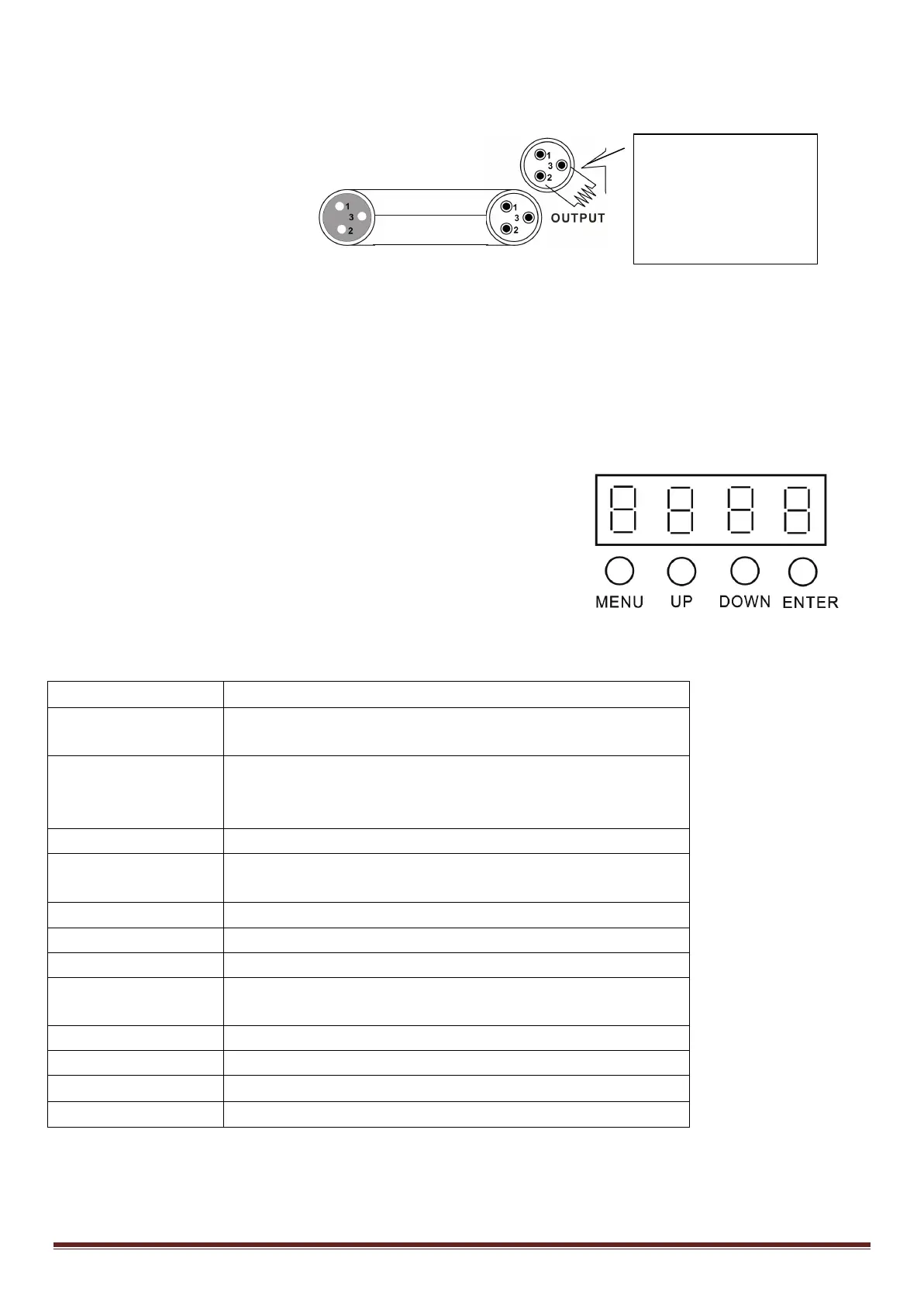

Konfiguracja złącza XLR DMX
Terminacja DMX redukuje zanik sygnału. Aby uniknąć problemów z transmisją oraz nakładaniem się fal, zaleca się
używania terminatorów DMX.
OSTRZEŻENIE
Nie pozwól, aby obudowa zetknęła się z masą. Może to spowodować pętlę masy, a Twoje urządzenie może zacząć
pracować chaotycznie. Sprawdź przewody testerem, aby uzyskać odpowiednią polaryzację oraz by upewnić sie, że
piny nie są uziemione.
PANEL STEROWANIA
Aby dostać się do głównego menu, naciśnij przycisk MENU. Naciskaj UP
lub DOWN, aż znajdziesz funkcję, którą chcesz zmienić. Jeśli je znajdziesz,
naciśnij przycisk ENTER. Kiedy funkcja jest wybrana, naciskaj UP lub
DOWN, by zmienic ustawienie funkcji. Aby zatwierdzić zmiany naciśnij
ENTER, a następnie przytrzymaj MENU przez 3 sekundy. Jeśli MENU nie
zostanie naciśnięte i przytrzymane w przeciągu 8 sekund, urządzenie
automatycznie zaakceptuje zmiany i zapisze je w pamięci. Aby cofnąć bez zapisywania zmian, naciśnij MENU.
FUNCTION MENU
ADDR
001 - 512 (ustawienie adresu DMX)
CHND
10 ch
38 ch (wybór trybu kanałów DMX)
SLND
Mast
SL 1
SL 2 (opcja master-slave)
SHND
SH 0 – SH 15 (wybór wbudowanego pokazu)
AUTO
OFF
ON (tryb automatyczny wł/wył)
SOUN
On – Off (tryb dźwiękowy wł/wył)
SENS
000 – 100 czułość mikrofonu (0-min , 100-maks)
LED
On - Off (podświetlenie wł/wył)
DISP
disp
dsip (odwrócenie wyświetlacza)
PINT
Yes - No (odwrócenie PAN tak/nie)
TINT
Yes - No (odwrócenie TILT tak/nie)
TEST
Test
RSET
Reset
INPUT
COMMON
DMX +
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.
