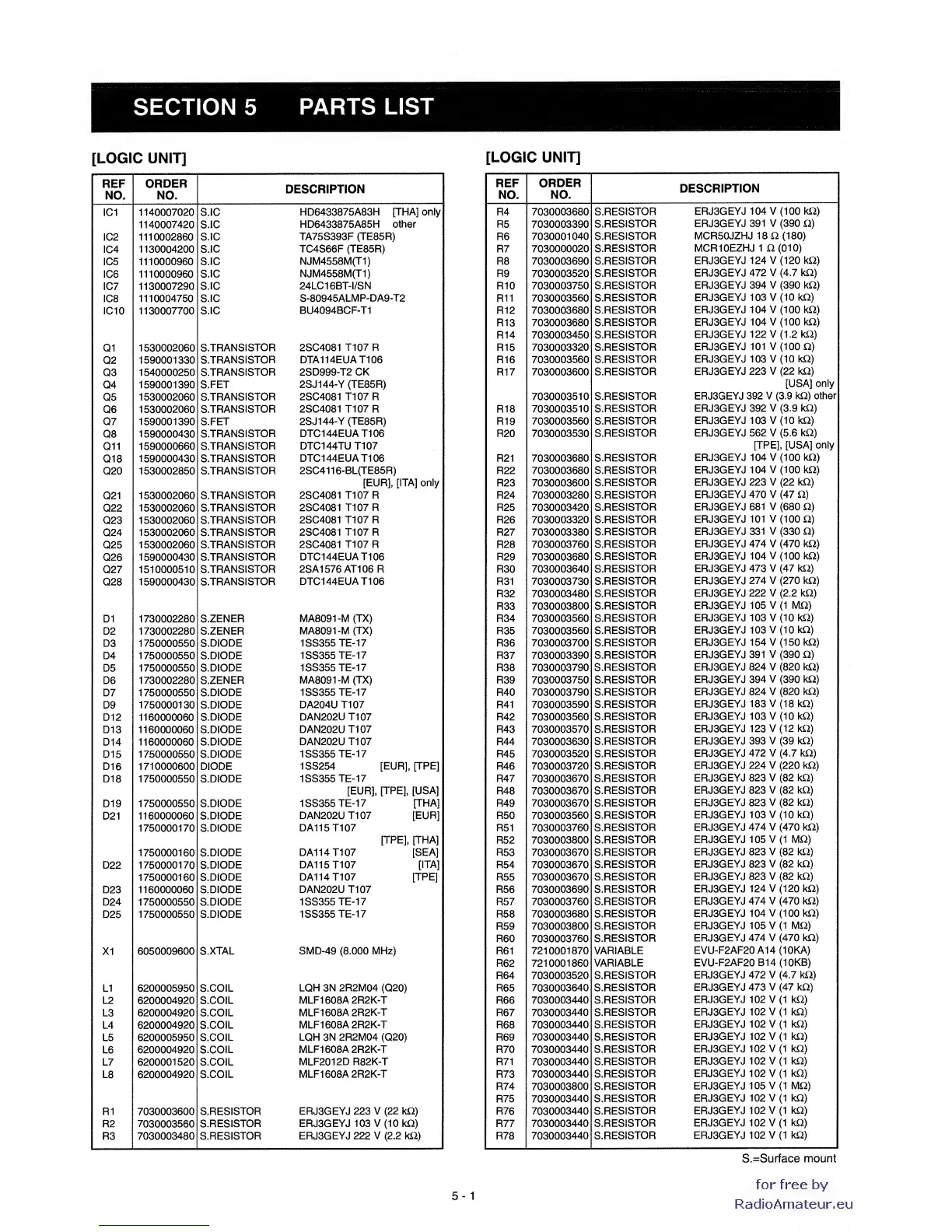

Icom IC-2100H

SECTION
5
PARTS LIST
[LOGIC UNIT]
REF
NO.
ORDER
NO.
DESCRIPTION
IC1
1140007020 S.IC
HD6433875A83H
[THA] only
1140007420 S.iC
HD6433875A85H other
iC2
1110002860 S.IC
TA75S393F
(TE85R)
IC4
1130004200
S.IC TC4S66F
(TE85R)
ICS 1110000960
S.IC
NJM4558M{T1)
IC6 1110000960
S.IC
NJM4558M(T1)
iC7
1130007290
S.IC
24LC16BT-I/SN
ICS
1110004750 S.iC
S-80945ALMP-DA9-T2
IC10 1130007700 S.IC
BU4094BCF-T1
Q1
1530002060
S.TRANSISTOR
2SC4081 T107 R
Q2
1590001330
S.TRANSISTOR
DTA114EUAT106
Q3
1540000250
S.TRANSISTOR 2SD999-T2 CK
Q4 1590001390 S.FET
2SJ144-Y (TE85R)
Q5
1530002060
S.TRANSISTOR 2SC4081
T107 R
Q6
1530002060
S.TRANSISTOR 2SC4081
T107 R
Q7 1590001390
S.FET
2SJ144-Y
(TE85R)
Q8
1590000430
S.TRANSISTOR
DTC144EUAT106
Q11
1590000660
S.TRANSISTOR
DTC144TUT107
Q18
1590000430
S.TRANSISTOR
DTC144EUAT106
Q20 1530002850
S.TRANSISTOR
2SC4116-BL{TE85R)
[EUR], [ITA] only
Q21
1530002060
S.TRANSISTOR 2SC4081
T107 R
Q22
1530002060
S.TRANSISTOR 2SC4081
T107 R
Q23
1530002060
S.TRANSISTOR
2SC4081 T107
R
Q24 1530002060
S.TRANSISTOR 2SC4081
T107 R
Q25
1530002060
S.TRANSISTOR
2SC4081
T107 R
Q26 1590000430
S.TRANSISTOR DTC144EUAT106
Q27
1510000510 S.TRANSISTOR
2SA1576AT106 R
Q28
1590000430
S.TRANSISTOR
DTC144EUAT106
D1
1730002280 S.ZENER
MA8091-M
(TX)
D2 1730002280 S.ZENER
MA8091-M
(TX)
D3
1750000550
S.DIODE 1SS355
TE-17
D4 1750000550 S.DIODE 1SS355
TE-17
D5 1750000550 S.DIODE
1SS355
TE-17
D6 1730002280
S.ZENER
MA8091-M (TX)
D7 1750000550 S.DIODE 1SS355
TE-17
D9 1750000130
S.DIODE DA204U T107
D12
1160000060
S.DIODE
DAN202U T107
D13
1160000060 S.DIODE
DAN202U T107
D14 1160000060 S.DIODE
DAN202U T107
D15
1750000550 S.DIODE 1SS355
TE-17
D16 1710000600 DIODE
1SS254
[EUR], [TPE]
D18 1750000550
S.DIODE 1SS355
TE-17
[EUR], [TPE],
[USA]
D19
1750000550 S.DIODE 1SS355
TE-17
[THA]
D21 1160000060 S.DIODE
DAN202UT107 [EUR]
1750000170 S.DIODE
DA115T107
[TPE], [THA]
1750000160
S.DIODE DA114T107
[SEA]
D22
1750000170
S.DIODE
DA115T107
[ITA]
1750000160 S.DIODE
DA114T107
[TPE]
D23 1160000060
S.DIODE
DAN202U T107
D24 1750000550 S.DIODE 1SS355
TE-17
D25 1750000550
S.DIODE 1SS355
TE-17
X1 6050009600
S.XTAL SMD-49
(8.000
MHz)
L1 6200005950
S.COIL
LQH
3N 2R2M04
(020)
L2
6200004920
S.COIL
MLF1608A 2R2K-T
L3 6200004920
S.COIL MLF1608A
2R2K-T
L4
6200004920 S.COIL
MLF1608A2R2K-T
L5 6200005950 S.COIL
LQH 3N 2R2M04
(020)
L6 6200004920
S.COIL
MLF1608A
2R2K-T
L7
6200001520 S.COIL
MLF2012D R82K-T
L8
6200004920 S.COIL
MLF1608A 2R2K-T
R1 7030003600
S.RESISTOR
ERJ3GEYJ 223
V
(22
kO)
R2
7030003560
S.RESISTOR
ERJ3GEYJ 103 V
(10
kO)
R3
7030003480 S.RESISTOR ERJ3GEYJ
222
V
(2.2
kO)
[LOGIC
UNIT]
REF
NO.
ORDER
NO.
DESCRIPTION
R4 7030003680
S.RESISTOR
ERJ3GEYJ
104 V
(100
kO)
R5 7030003390
S.RESISTOR
ERJ3GEYJ 391
V
(390
O)
R6
7030001040
S.RESISTOR
MCR50JZHJ
18
0(180)
R7 7030000020
S.RESISTOR
MCR10EZHJ
1
0(010)
R8 7030003690
S.RESISTOR
ERJ3GEYJ 124 V
(120
kO)
R9
7030003520
S.RESISTOR
ERJ3GEYJ 472 V
(4.7
kO)
RIO
7030003750
S.RESISTOR
ERJ3GEYJ
394 V
(390
kO)
R11 7030003560
S.RESISTOR
ERJ3GEYJ
103 V
(10
kO)
R12 7030003680
S.RESISTOR
ERJ3GEYJ
104
V
(100
kO)
R13 7030003680
S.RESISTOR
ERJ3GEYJ
104 V
(100
kO)
R14
7030003450
S.RESISTOR
ERJ3GEYJ 122
V(1.2kO)
R15
7030003320
S.RESISTOR
ERJ3GEYJ 101
V
(100
O)
R16 7030003560
S.RESISTOR
ERJ3GEYJ
103 V
(10
kO)
R17
7030003600
S.RESISTOR
ERJ3GEYJ
223
V
(22
kO)
[USA] only
7030003510 S.RESISTOR
ERJ3GEYJ
392 V
(3.9
kO)
other
R18
7030003510
S.RESISTOR
ERJ3GEYJ 392
V
(3.9
kO)
R19 7030003560
S.RESISTOR
ERJ3GEYJ
103 V
(10
kO)
R20 7030003530
S.RESISTOR
ERJ3GEYJ 562 V
(5.6
kO)
[TPE], [USA] only
R21 7030003680
S.RESISTOR
ERJ3GEYJ
104 V
(100
kO)
R22 7030003680
S.RESISTOR
ERJ3GEYJ 104 V
(100
kO)
R23
7030003600
S.RESISTOR
ERJ3GEYJ 223
V
(22
kO)
R24 7030003280
S.RESISTOR
ERJ3GEYJ 470 V
(47
Q)
R25
7030003420
S.RESISTOR
ERJ3GEYJ 681 V
(680
Q)
R26 7030003320
S.RESISTOR
ERJ3GEYJ 101
V
(100
O)
R27 7030003380
S.RESISTOR
ERJ3GEYJ 331
V
(330
O)
R28
7030003760 S.RESISTOR
ERJ3GEYJ 474 V
(470
kO)
R29
7030003680
S.RESISTOR
ERJ3GEYJ 104
V
(100
kO)
R30 7030003640
S.RESISTOR
ERJ3GEYJ 473 V
(47
kO)
R31
7030003730
S.RESISTOR
ERJ3GEYJ
274 V
(270
kO)
R32
7030003480 S.RESISTOR
ERJ3GEYJ
222 V
(2.2
kO)
R33
7030003800
S.RESISTOR
ERJ3GEYJ 105
V
(1
MO)
R34 7030003560
S.RESISTOR
ERJ3GEYJ
103
V
(10
kO)
R35
7030003560
S.RESISTOR
ERJ3GEYJ 103 V
(10
kO)
R36
7030003700 S.RESISTOR
ERJ3GEYJ 154 V
(150
kO)
R37
7030003390
S.RESISTOR
ERJ3GEYJ
391
V
(390
O)
R38
7030003790
S.RESISTOR
ERJ3GEYJ
824 V
(820
kO)
R39 7030003750
S.RESISTOR
ERJ3GEYJ
394
V
(390
kO)
R40
7030003790
S.RESISTOR
ERJ3GEYJ 824 V
(820
kO)
R41
7030003590
S.RESISTOR
ERJ3GEYJ 183
V
(18
kO)
R42 7030003560
S.RESISTOR
ERJ3GEYJ
103 V
(10
kO)
R43
7030003570
S.RESISTOR
ERJ3GEYJ 123
V
(12
kO)
R44
7030003630
S.RESISTOR
ERJ3GEYJ 393 V
(39
kO)
R45 7030003520
S.RESISTOR
ERJ3GEYJ
472 V
(4.7
kO)
R46
7030003720
S.RESISTOR
ERJ3GEYJ 224
V
(220
kO)
R47
7030003670
S.RESISTOR
ERJ3GEYJ
823
V
(82
kO)
R48 7030003670
S.RESISTOR
ERJ3GEYJ 823 V
(82
kO)
R49
7030003670
S.RESISTOR
ERJ3GEYJ 823
V
(82
kO)
R50
7030003560
S.RESISTOR
ERJ3GEYJ 103
V
(10
kO)
R51 7030003760
S.RESISTOR
ERJ3GEYJ
474 V
(470
kO)
R52 7030003800
S.RESISTOR
ERJ3GEYJ 105 V
(1
MO)
R53 7030003670
S.RESISTOR
ERJ3GEYJ 823
V
(82
kO)
R54
7030003670
S.RESISTOR
ERJ3GEYJ 823 V
(82
kO)
R55
7030003670
S.RESISTOR
ERJ3GEYJ
823 V
(82
kO)
R56 7030003690
S.RESISTOR
ERJ3GEYJ
124
V
(120
kO)
R57
7030003760 S.RESISTOR
ERJ3GEYJ 474 V
(470
kO)
R58
7030003680
S.RESISTOR
ERJ3GEYJ 104
V
(100
kO)
R59 7030003800
S.RESISTOR
ERJ3GEYJ 105 V
(1
MO)
R60
7030003760
S.RESISTOR
ERJ3GEYJ
474 V
(470
kO)
R61 7210001870
VARIABLE
EVU-F2AF20 A14
(10KA)
R62
7210001860
VARIABLE
EVU-F2AF20
B14 (10KB)
R64
7030003520
S.RESISTOR
ERJ3GEYJ 472 V
(4.7
kO)
R65 7030003640
S.RESISTOR
ERJ3GEYJ
473
V
(47
kO)
R66
7030003440 S.RESISTOR
ERJ3GEYJ 102 V
(1
kO)
R67
7030003440
S.RESISTOR
ERJ3GEYJ
102 V
(1
kO)
R68 7030003440
S.RESISTOR
ERJ3GEYJ
102 V
(1
kO)
R69
7030003440 S.RESISTOR
ERJ3GEYJ
102 V
(1
kO)
R70
7030003440
S.RESISTOR
ERJ3GEYJ 102 V
(1
kO)
R71 7030003440
S.RESISTOR
ERJ3GEYJ
102 V
(1
kO)
R73
7030003440 S.RESISTOR
ERJ3GEYJ 102 V
(1
kO)
R74
7030003800
S.RESISTOR
ERJ3GEYJ
105 V
(1
MO)
R75
7030003440
S.RESISTOR
ERJ3GEYJ 102 V
(1
kO)
R76 7030003440
S.RESISTOR
ERJ3GEYJ 102
V
(1
kO)
R77
7030003440 S.RESISTOR
ERJ3GEYJ
102 V
(1
kO)
R78
7030003440
S.RESISTOR
ERJ3GEYJ
102 V
(1
kO)
5-
1
S.=Surface mount
