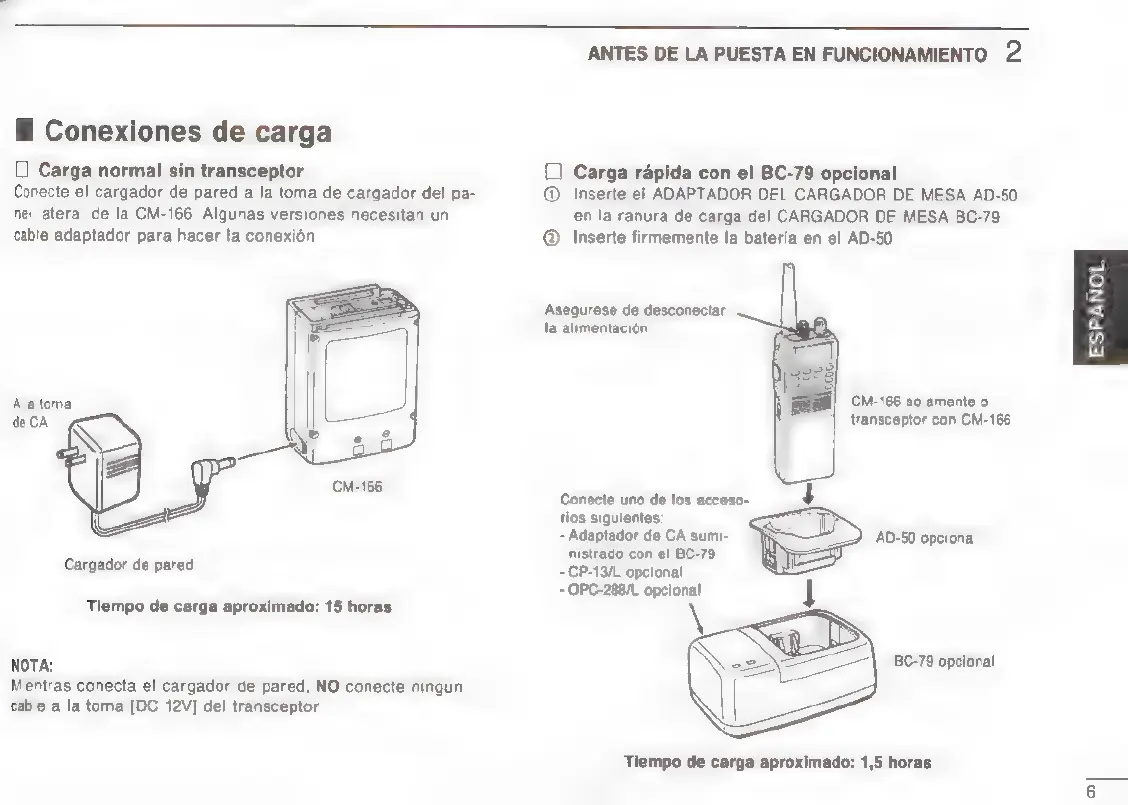

Hf
Conexiones
de
carga
O
Carga
normal
sin
transceptor
Conecte
el
cargador
de
pared
a
la
toma
de
cargador
del
pa-
nel
lateral
de
la
CM-166.
Algunas
versiones
necesitan
un
cable
adaptador
para
hacer
la
conexién.
Ala
toma
de
CA
Cargador
de
pared
Tiempo
de
carga
aproximado:
15
horas
NOTA:
Mientras
conecta
el
cargador
de
pared,
NO
conecte
ningun
cable
a
la
toma
[DC
12V]
del
transceptor.
ANTES
DE
LA
PUESTA
EN
FUNCIONAMIENTO
2
O
Carga
rapida
con
el
BC-79
opcional
@
Inserte
el
ADAPTADOR
DEL
CARGADOR
DE
MESA
AD-50
en
la
ranura
de
carga
del
CARGADOR
DE
MESA
BC-79.
@®
Inserte
firmemente
la
bateria
en
el
AD-50.
Asegurese
de
desconectar
la
alimentacién.
CM-166
solamente
o
transceptor
con
CM-166
Conecte
uno
de
los
acceso-
4
rios
siguientes:
-
Adaptador
de
CA
sumi-
nistrado
con
el
BC-79
=
CP-13/L
opcional
~
OPC-288/L
opcional
J
AD-50
opcional
BC-79
opcional
Tiempo
de
carga
aproximado:
1,5
horas
ESPANOL
